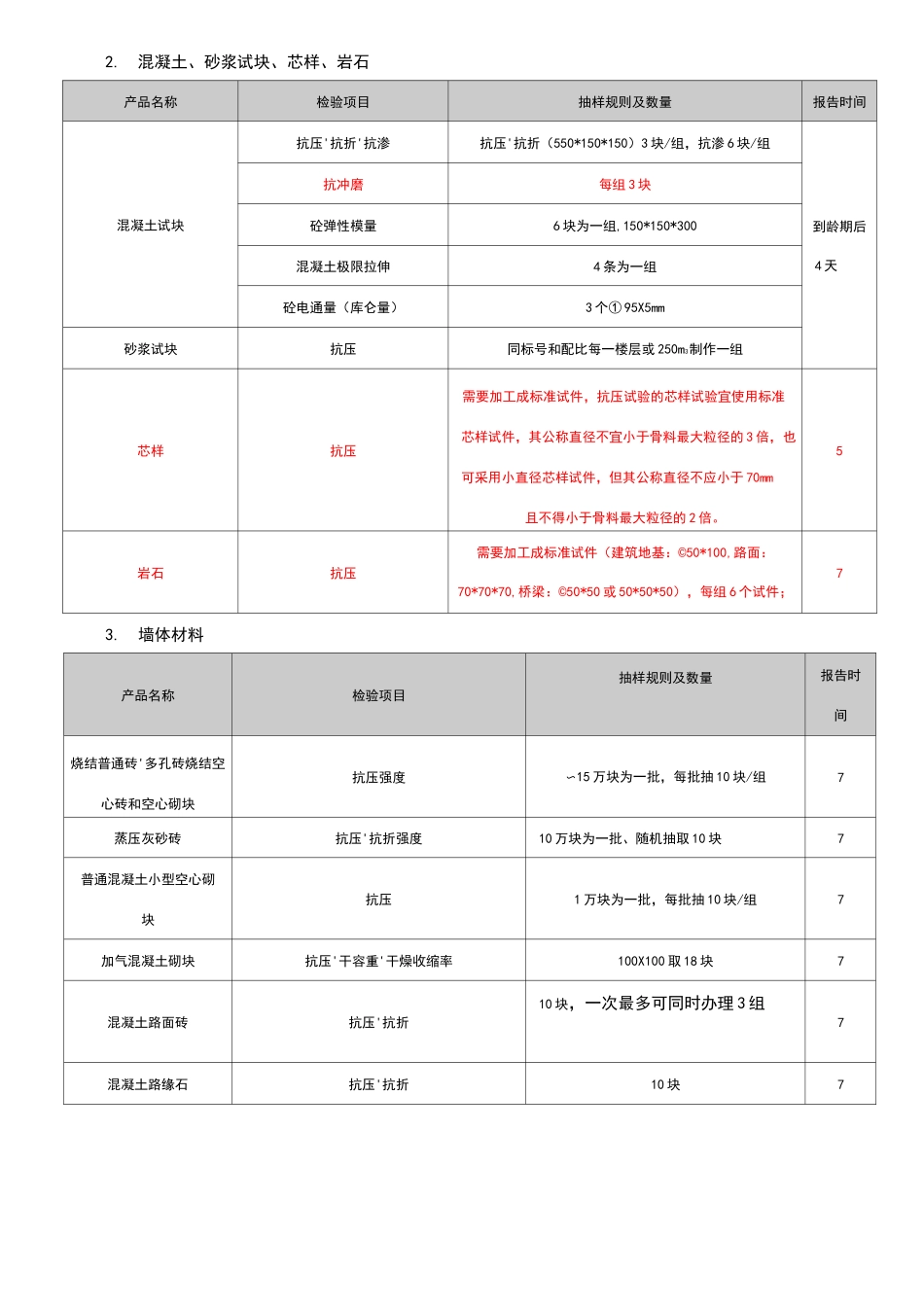

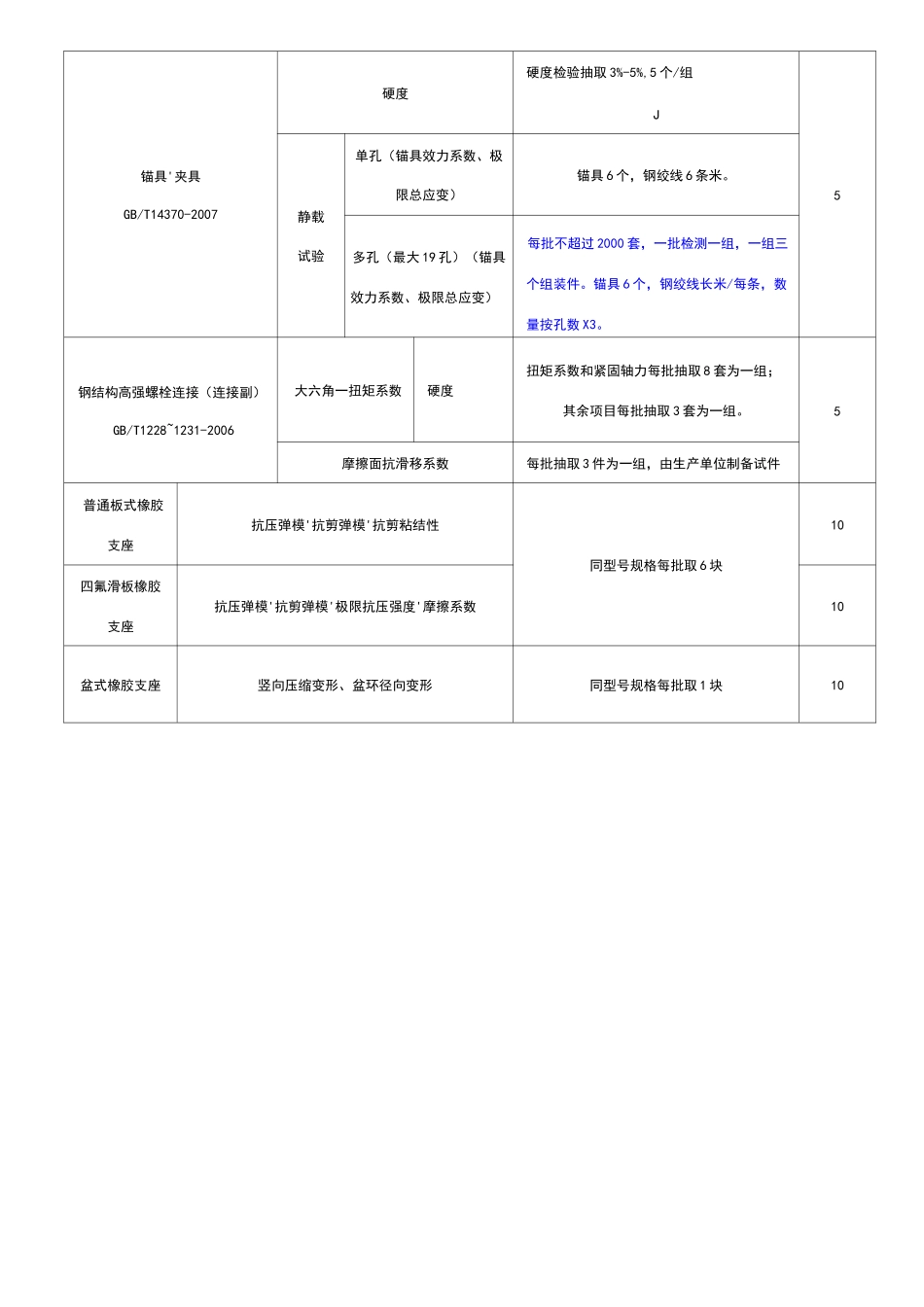

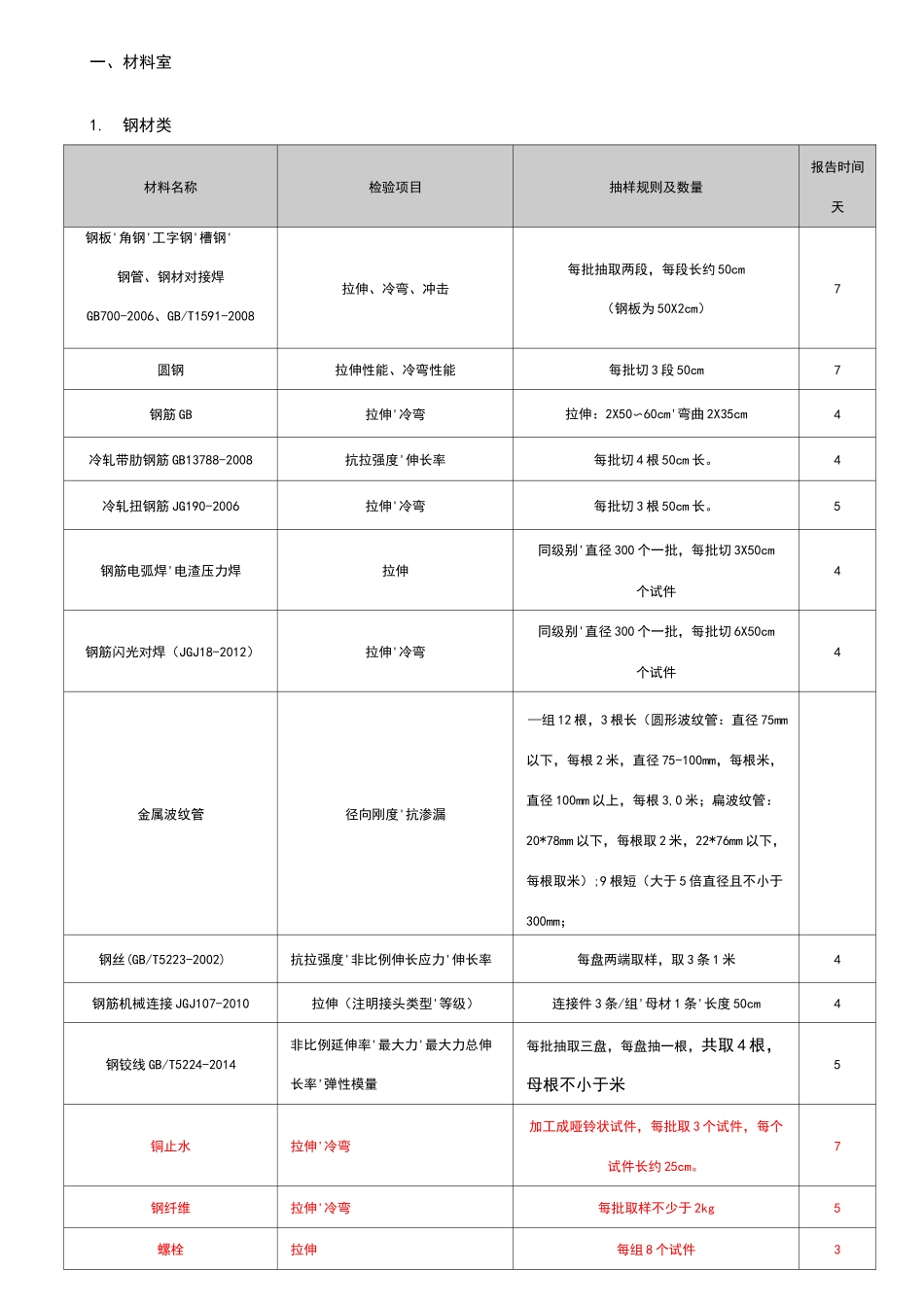

一、材料室1.钢材类材料名称检验项目抽样规则及数量报告时间天钢板'角钢'工字钢'槽钢'钢管、钢材对接焊GB700-2006、GB/T1591-2008拉伸、冷弯、冲击每批抽取两段,每段长约50cm(钢板为50X2cm)7圆钢拉伸性能、冷弯性能每批切3段50cm7钢筋GB拉伸'冷弯拉伸:2X50〜60cm'弯曲2X35cm4冷轧带肋钢筋GB13788-2008抗拉强度'伸长率每批切4根50cm长。4冷轧扭钢筋JG190-2006拉伸'冷弯每批切3根50cm长。5钢筋电弧焊'电渣压力焊拉伸同级别'直径300个一批,每批切3X50cm个试件4钢筋闪光对焊(JGJ18-2012)拉伸'冷弯同级别'直径300个一批,每批切6X50cm个试件4金属波纹管径向刚度'抗渗漏—组12根,3根长(圆形波纹管:直径75mm以下,每根2米,直径75-100mm,每根米,直径100mm以上,每根3,0米;扁波纹管:20*78mm以下,每根取2米,22*76mm以下,每根取米);9根短(大于5倍直径且不小于300mm;钢丝(GB/T5223-2002)抗拉强度'非比例伸长应力'伸长率每盘两端取样,取3条1米4钢筋机械连接JGJ107-2010拉伸(注明接头类型'等级)连接件3条/组'母材1条'长度50cm4钢铰线GB/T5224-2014非比例延伸率'最大力'最大力总伸长率'弹性模量每批抽取三盘,每盘抽一根,共取4根,母根不小于米5铜止水拉伸'冷弯加工成哑铃状试件,每批取3个试件,每个试件长约25cm。7钢纤维拉伸'冷弯每批取样不少于2kg5螺栓拉伸每组8个试件3锚具'夹具GB/T14370-2007硬度硬度检验抽取3%-5%,5个/组J5静载试验单孔(锚具效力系数、极限总应变)锚具6个,钢绞线6条米。多孔(最大19孔)(锚具效力系数、极限总应变)每批不超过2000套,一批检测一组,一组三个组装件。锚具6个,钢绞线长米/每条,数量按孔数X3。钢结构高强螺栓连接(连接副)GB/T1228~1231-2006大六角一扭矩系数硬度扭矩系数和紧固轴力每批抽取8套为一组;其余项目每批抽取3套为一组。5摩擦面抗滑移系数每批抽取3件为一组,由生产单位制备试件普通板式橡胶支座抗压弹模'抗剪弹模'抗剪粘结性同型号规格每批取6块10四氟滑板橡胶支座抗压弹模'抗剪弹模'极限抗压强度'摩擦系数10盆式橡胶支座竖向压缩变形、盆环径向变形同型号规格每批取1块102.混凝土、砂浆试块、芯样、岩石产品名称检验项目抽样规则及数量报告时间混凝土试块抗压'抗折'抗渗抗压'抗折(550*150*150)3块/组,抗渗6块/组到龄期后4天抗冲磨每组3块砼弹性模量6块为一组,150*150*300混凝土极限拉伸4条为一组砼电通量(库仑量)3个①95X5mm砂浆试块抗压同标号和配比每一楼层或250m3制作一组芯样抗压需要加工成标准试件,抗压试验的芯样试验宜使用标准芯样试件,其公称直径不宜小于骨料最大粒径的3倍,也可采用小直径芯样试件,但其公称直径不应小于70mm且不得小于骨料最大粒径的2倍。5岩石抗压需要加工成标准试件(建筑地基:©50*100,路面:70*70*70,桥梁:©50*50或50*50*50),每组6个试件;73.墙体材料产品名称检验项目抽样规则及数量报告时间烧结普通砖'多孔砖烧结空心砖和空心砌块抗压强度〜15万块为一批,每批抽10块/组7蒸压灰砂砖抗压'抗折强度10万块为一批、随机抽取10块7普通混凝土小型空心砌块抗压1万块为一批,每批抽10块/组7加气混凝土砌块抗压'干容重'干燥收缩率100X100取18块7混凝土路面砖抗压'抗折10块,一次最多可同时办理3组7混凝土路缘石抗压'抗折10块74.修补胶产品名称检验项目抽样规则及数量报告时间锚固用胶粘剂GB50367-2006劈裂抗拉强度、抗弯强度、抗压强度、同一批次抽取2kg样品'注明配比35裂缝修补胶GB50367-2006钢-钢拉伸抗剪强度标准值、抗拉强度、受拉弹性模量、抗弯强度、抗压强度同一批次抽取2kg样品'注明配比35修补裂缝用聚合物水泥注浆料GB50367-2006劈裂抗拉强度、抗压强度同一批次抽取2kg样品'注明配比355、.粉煤灰、矿渣粉、建筑石灰产品名称检验项目抽样规则及数量报告时间粉煤灰GB/T1596-2005细度、需水量比、含水量、烧失量、三氧化硫、游离氧化钙、安定性(C类)每批抽取3kg7矿渣粉GB/T18046-2008密度'比表面积'活性指数'流动度比'含水量'三氧化硫'氯离子'烧失量5kg12〜34石灰氧化镁'氧化钙抽取3kg77.配合比设计产品名称抽样规则数量报告时间砼配合比设计(只含强度)水泥'砂'...
