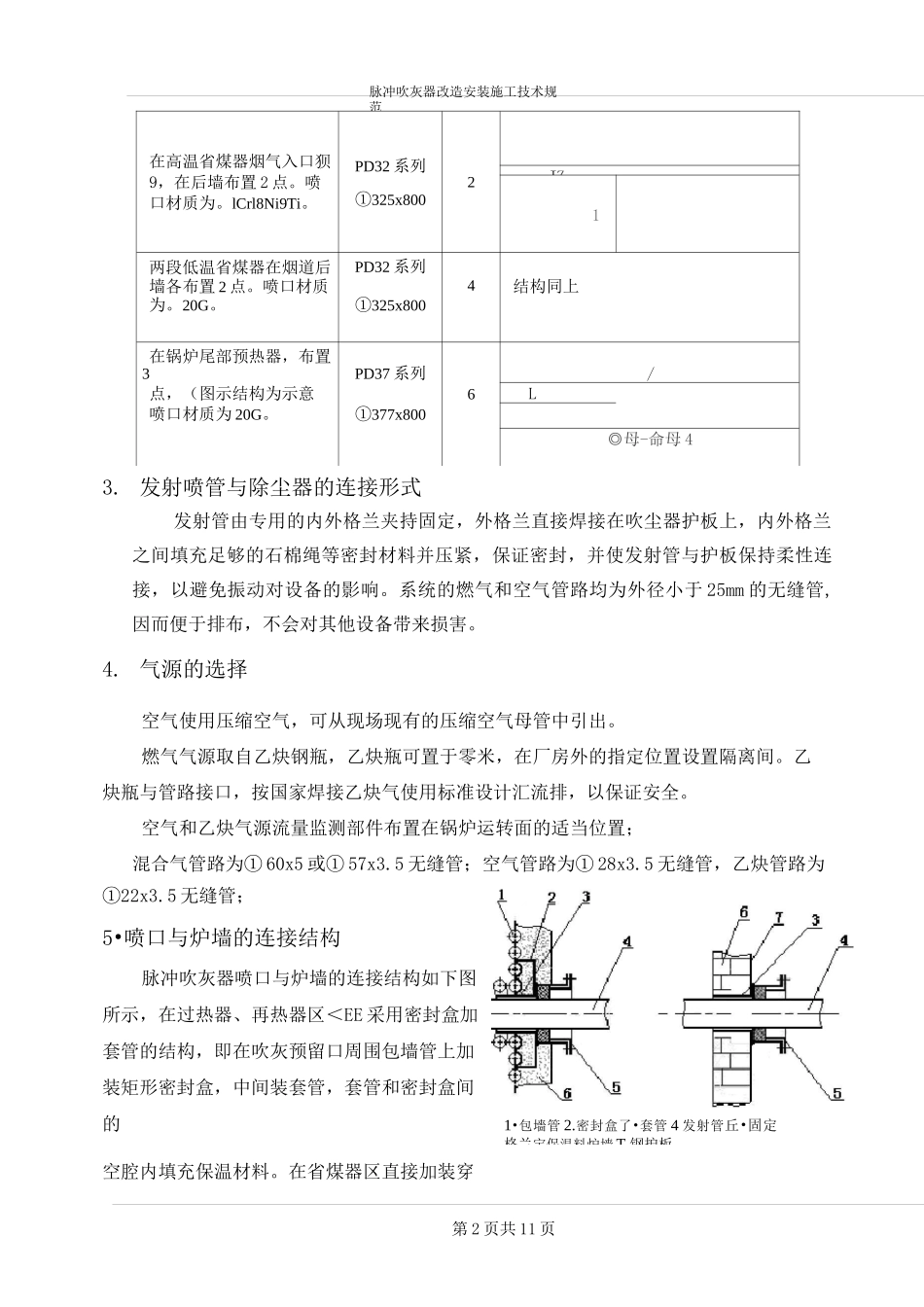

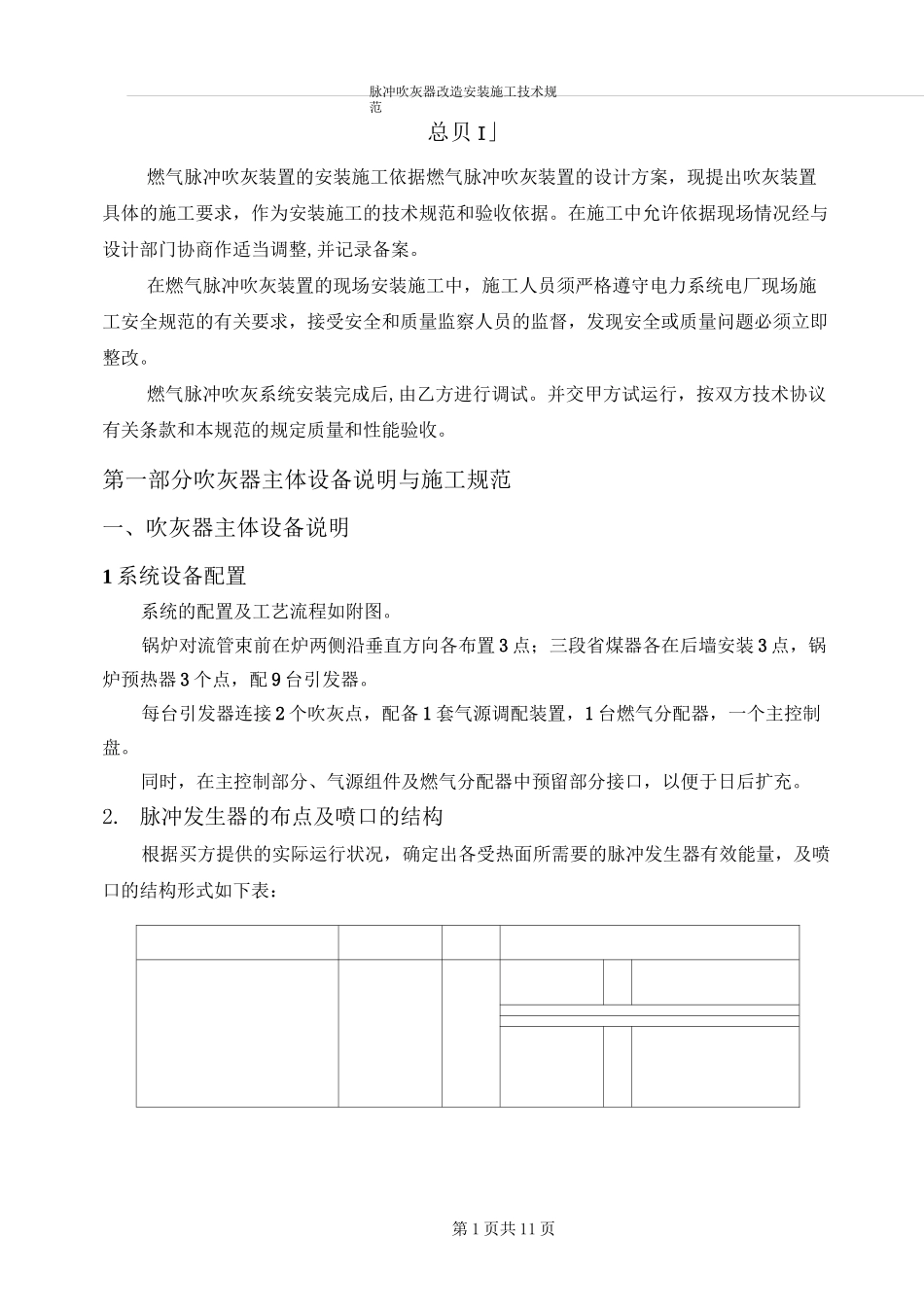

脉冲吹灰器改造安装施工技术规范第1页共11页总贝I」燃气脉冲吹灰装置的安装施工依据燃气脉冲吹灰装置的设计方案，现提出吹灰装置具体的施工要求，作为安装施工的技术规范和验收依据。在施工中允许依据现场情况经与设计部门协商作适当调整,并记录备案。在燃气脉冲吹灰装置的现场安装施工中，施工人员须严格遵守电力系统电厂现场施工安全规范的有关要求，接受安全和质量监察人员的监督，发现安全或质量问题必须立即整改。燃气脉冲吹灰系统安装完成后,由乙方进行调试。并交甲方试运行，按双方技术协议有关条款和本规范的规定质量和性能验收。第一部分吹灰器主体设备说明与施工规范一、吹灰器主体设备说明1系统设备配置系统的配置及工艺流程如附图。锅炉对流管束前在炉两侧沿垂直方向各布置3点；三段省煤器各在后墙安装3点，锅炉预热器3个点，配9台引发器。每台引发器连接2个吹灰点，配备1套气源调配装置，1台燃气分配器，一个主控制盘。同时，在主控制部分、气源组件及燃气分配器中预留部分接口，以便于日后扩充。2.脉冲发生器的布点及喷口的结构根据买方提供的实际运行状况，确定出各受热面所需要的脉冲发生器有效能量，及喷口的结构形式如下表：脉冲吹灰器改造安装施工技术规范第2页共11页在高温省煤器烟气入口狈9，在后墙布置2点。喷口材质为。lCrl8Ni9Ti。PD32系列①325x8002JZ1两段低温省煤器在烟道后PD32系列墙各布置2点。喷口材质4结构同上为。20G。①325x800在锅炉尾部预热器，布置3PD37系列/点，（图示结构为示意图）6LL_喷口材质为20G。①377x800◎母-命母43.发射喷管与除尘器的连接形式发射管由专用的内外格兰夹持固定，外格兰直接焊接在吹尘器护板上，内外格兰之间填充足够的石棉绳等密封材料并压紧，保证密封，并使发射管与护板保持柔性连接，以避免振动对设备的影响。系统的燃气和空气管路均为外径小于25mm的无缝管,因而便于排布，不会对其他设备带来损害。4.气源的选择空气使用压缩空气，可从现场现有的压缩空气母管中引出。燃气气源取自乙炔钢瓶，乙炔瓶可置于零米，在厂房外的指定位置设置隔离间。乙炔瓶与管路接口，按国家焊接乙炔气使用标准设计汇流排，以保证安全。空气和乙炔气源流量监测部件布置在锅炉运转面的适当位置；混合气管路为①60x5或①57x3.5无缝管；空气管路为①28x3.5无缝管，乙炔管路为①22x3.5无缝管；5•喷口与炉墙的连接结构脉冲吹灰器喷口与炉墙的连接结构如下图所示，在过热器、再热器区＜EE采用密封盒加套管的结构，即在吹灰预留口周围包墙管上加装矩形密封盒，中间装套管，套管和密封盒间的空腔内填充保温材料。在省煤器区直接加装穿1•包墻管2.密封盒了•套管4发射管丘•固定格兰宝保温料炉墙T.钢护板脉冲吹灰器改造安装施工技术规范第3页共11页墙套管，套管焊接在炉墙护板上。发射管由专用的内外格兰夹持固定，外格兰直接焊接在密封盒上或护板上，内外格兰之间填充足够的石棉绳等密封材料并压紧，保证密封，并使发射管与炉墙保持柔性连接，以避免振动对设备及锅炉炉墙的影响。加装套管的目的是便于炉墙浇注，并保证预留孔的圆度，套管内径165~175。套管在炉墙浇注以前安装。若在炉墙浇注时可以保证预留孔的内径及圆度，也可不装套管。二、脉冲发生器的安装要求1．脉冲喷口的布置:脉冲喷口的位置布置见设计方案。2．安装工艺要求:⑴将缓冲外格兰伸入炉墙护板内，外留50mm，并沿格兰外圈与护板满焊成一体。⑵将喷口从省煤器内部伸入固定格兰内，按图纸要求使出口方向对正换热面，并用槽钢或角钢将喷口组件的悬臂端合理地支撑在省煤器内部。⑶在喷口管外壁与内格兰之间缠绕石棉绳四圈，并将内格兰推入外格兰内，对正螺孔拧紧螺栓，压紧石棉绳，使喷口得以柔性固定。⑷固定脉冲发生器：将脉冲发生器吊装在喷口上方位置，将出口与喷口连接，脉冲发生器原则上要求垂直安装且喷口朝下，若垂直安装有困难允许适当倾斜，但倾斜角度最大不许超过60度，并保证相相应的脉冲发生器安装角度一致。安装脉冲发生器支架，将支撑板焊在发生器上，使之固定。三、脉冲引发装置及燃气分配器的安装：⑴按配置图所示，将脉冲引发装置就近安装在相连的两只脉冲发生...
