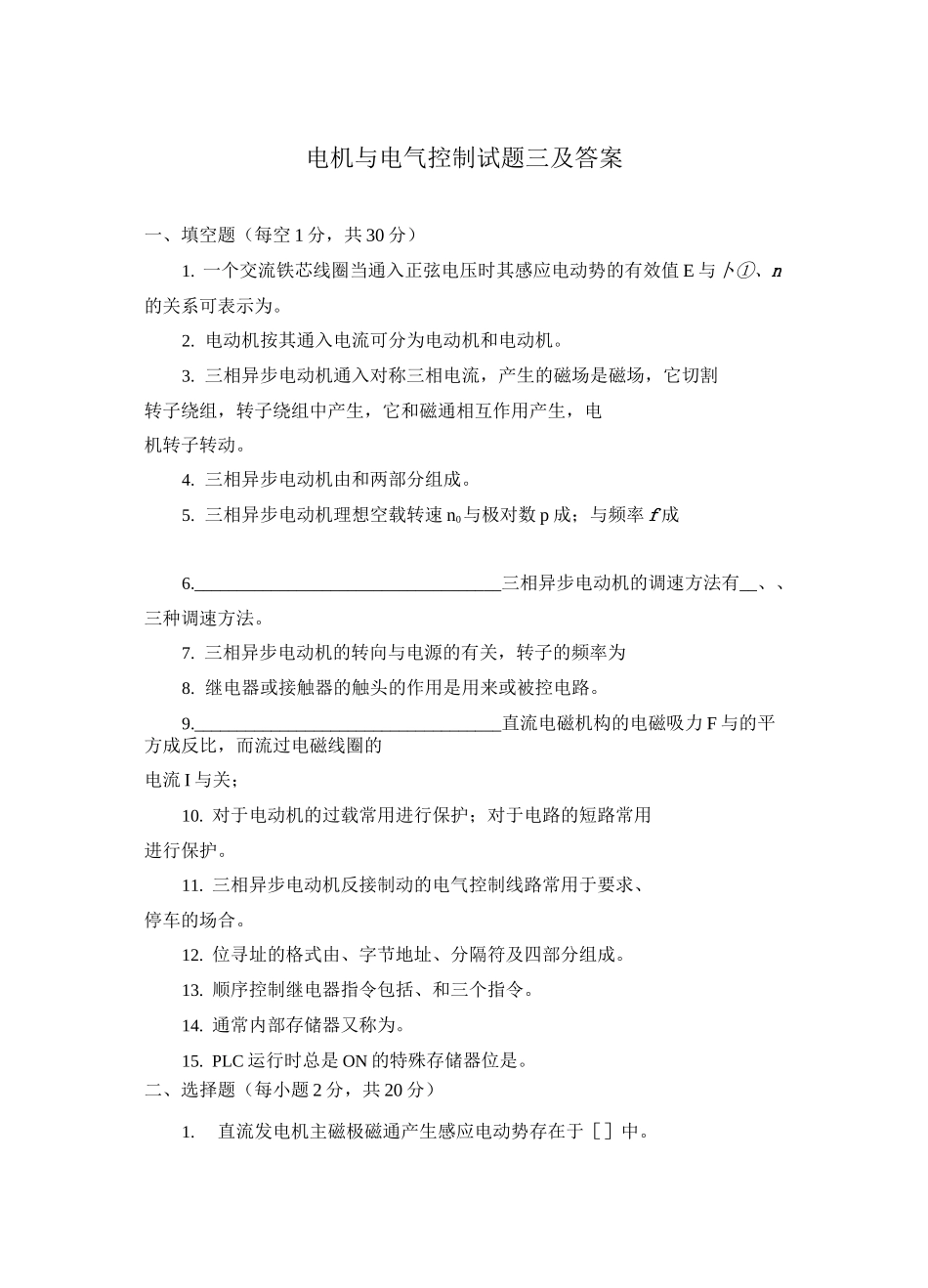

电机与电气控制试题三及答案一、填空题（每空1分，共30分）1.一个交流铁芯线圈当通入正弦电压时其感应电动势的有效值E与卜①、n的关系可表示为。2.电动机按其通入电流可分为电动机和电动机。3.三相异步电动机通入对称三相电流，产生的磁场是磁场，它切割转子绕组，转子绕组中产生，它和磁通相互作用产生，电机转子转动。4.三相异步电动机由和两部分组成。5.三相异步电动机理想空载转速n0与极对数p成；与频率f成6.____________________________________三相异步电动机的调速方法有__、、三种调速方法。7.三相异步电动机的转向与电源的有关，转子的频率为8.继电器或接触器的触头的作用是用来或被控电路。9.____________________________________直流电磁机构的电磁吸力F与的平方成反比，而流过电磁线圈的电流I与关；10.对于电动机的过载常用进行保护；对于电路的短路常用进行保护。11.三相异步电动机反接制动的电气控制线路常用于要求、停车的场合。12.位寻址的格式由、字节地址、分隔符及四部分组成。13.顺序控制继电器指令包括、和三个指令。14.通常内部存储器又称为。15.PLC运行时总是ON的特殊存储器位是。二、选择题（每小题2分，共20分）1.直流发电机主磁极磁通产生感应电动势存在于［］中。A、电枢绕组B、励磁绕组C、电枢绕组和励磁绕组2.一台变压器原边接在额定电压的电源上，当副边带纯电组负载时，则从原边输入的功率［］。A、只包含有功功率B、只包含无功功率C、既有有功功率，又有无功功率D、为零3.三相异步电动机的空载电流比同容量变压器大的原因是［］。A、异步电动机是旋转的B、异步电动机的损耗大C、异步电动机有气隙D、异步电动机有漏抗4.三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为［］。A、Y—YYB、△—YYC、正串Y—反串Y5.由于电弧的存在将导致［］。A、电路的分断时间加长B、电路的分断时间缩短C、电路的分断时间不变D、分断能力提高6.电压继电器的线圈与电流继电器的线圈相比具有的特点是［］。A、电压继电器的线圈与被测电路串联B、电压继电器的线圈的匝数多、导线细、电阻大C、电压继电器的线圈的匝数少、导线粗、电阻小D、电压继电器的线圈的匝数少、导线粗、电阻大7.在Y-△降压启动控制线路中启动电流是正常工作电流的［］。A、1/3B、1M'3C、2/3D、2八打8•设累加器AC2中的低四位存有十进制数3,现执行以下指令，则指令的执行结果VW40的内容是［］A、0008HB、08HC、03HD、0003H9.高速计数器HSCO有［］种工作方式。A、8种B、1种C、12种D、9种10.高速计数器2的控制字节是［］。A、SMB37B、SMB47C、SMB57D、SMB137三、计算题（20分）一台并励直流发电机铭牌数据如下：PN=23kW,UN=230V,nN=1500r/min,励磁回路电阻Rf=57.5。，电枢电阻Ra=0.1。，不计电枢反应磁路饱和。现将这台Ia电机改为并励直流电动机运行，把电枢两端和励磁绕组两端都接到220V的直流电源上：运行时维持电枢电流为额定值。试求：（1）转速n；（2）电磁功率；（3）电磁转矩。四、设计题（15分）有三台电动机顺序自行启动,逆序自行停车,其时序如下图所示。画出电气控制电路原理图。a工作循环图b元件动年耒启动JI电伽电加电机Ki五、编程题（15分）组合机床的工作循环图及元件动作表如图所示，试用置位复位指令编写程序。$Q1快进智a工作循环图b元件动年耒原位.根进Tift快3）em21・798X103N•m2兀x1367/60=152.27N-m试题三答案一、填空题（每空1分，共计30分）1.E=4.44妙n2.直流、交流3、旋转磁场、感应电流、电磁转矩4、定子、转子5、反比、正比6、变极调速、变频调速、变转差率调速7、相序、sf18接通、断开9、气隙、气隙10、热继电器、熔断器11、快速、准确12存储器标识符，字节地址，位号13、SCR，SCRT，SCRE14、中间存储器15SM0.0二、选择题（每个小题2分，共计20分）1、A2、C3、C4、A5、A6、B7、A8、A9、A10、C三、计算题（20分）解：I二N二A二4AfR57.7fP23x103=二A二100ANU230NI二I+1二104AaNfP=R12二1081・6WCuaaa（1）E=U+RI=240.4VaNaaEC①=―=0.1603enN电动机运行：E=U-RI=219.6VaNaa220220C①'=CO=x0.1603=0.1533e230e230n=—=1367r/minC①'e（2）P=El=21.798k...
