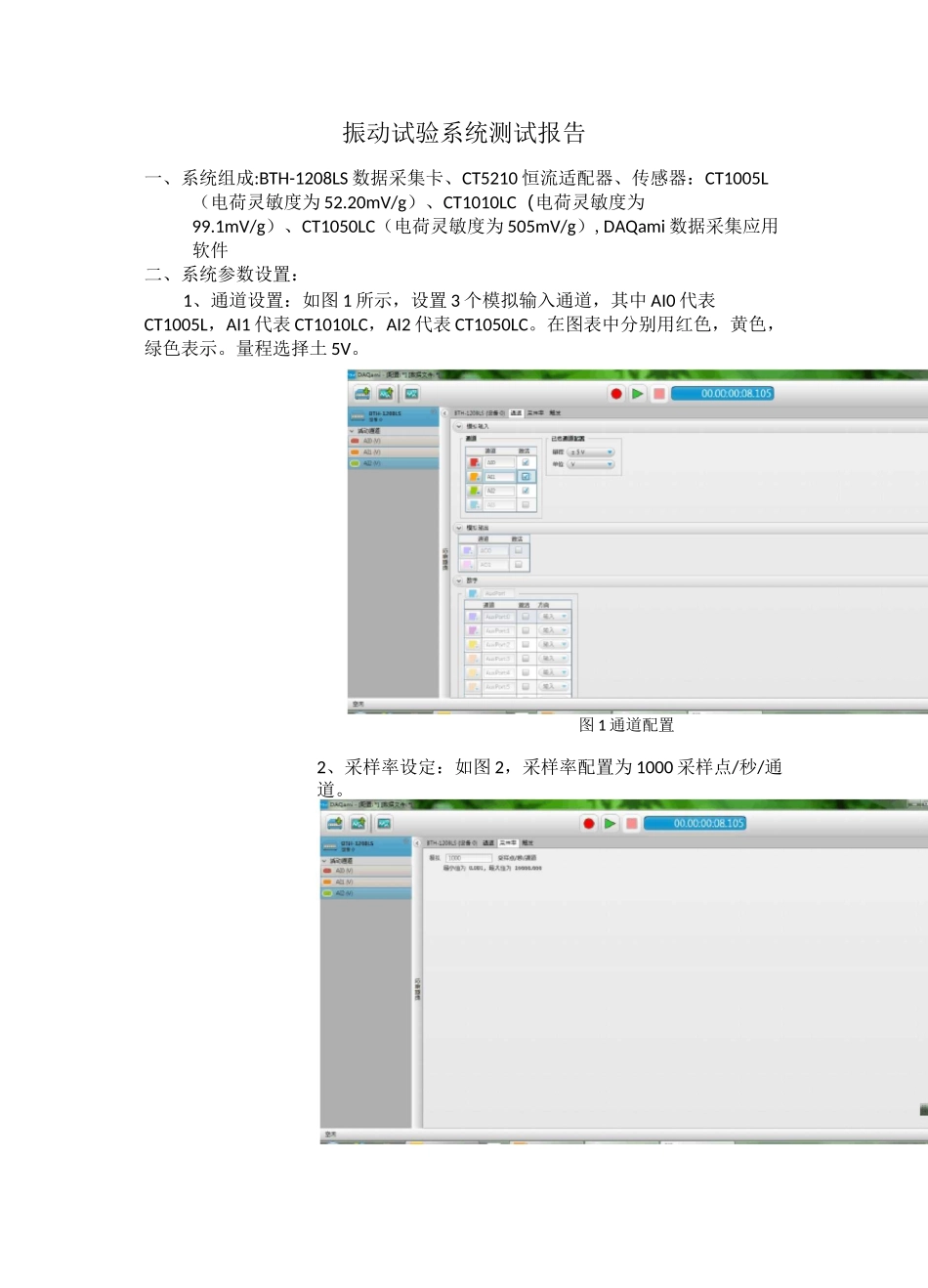

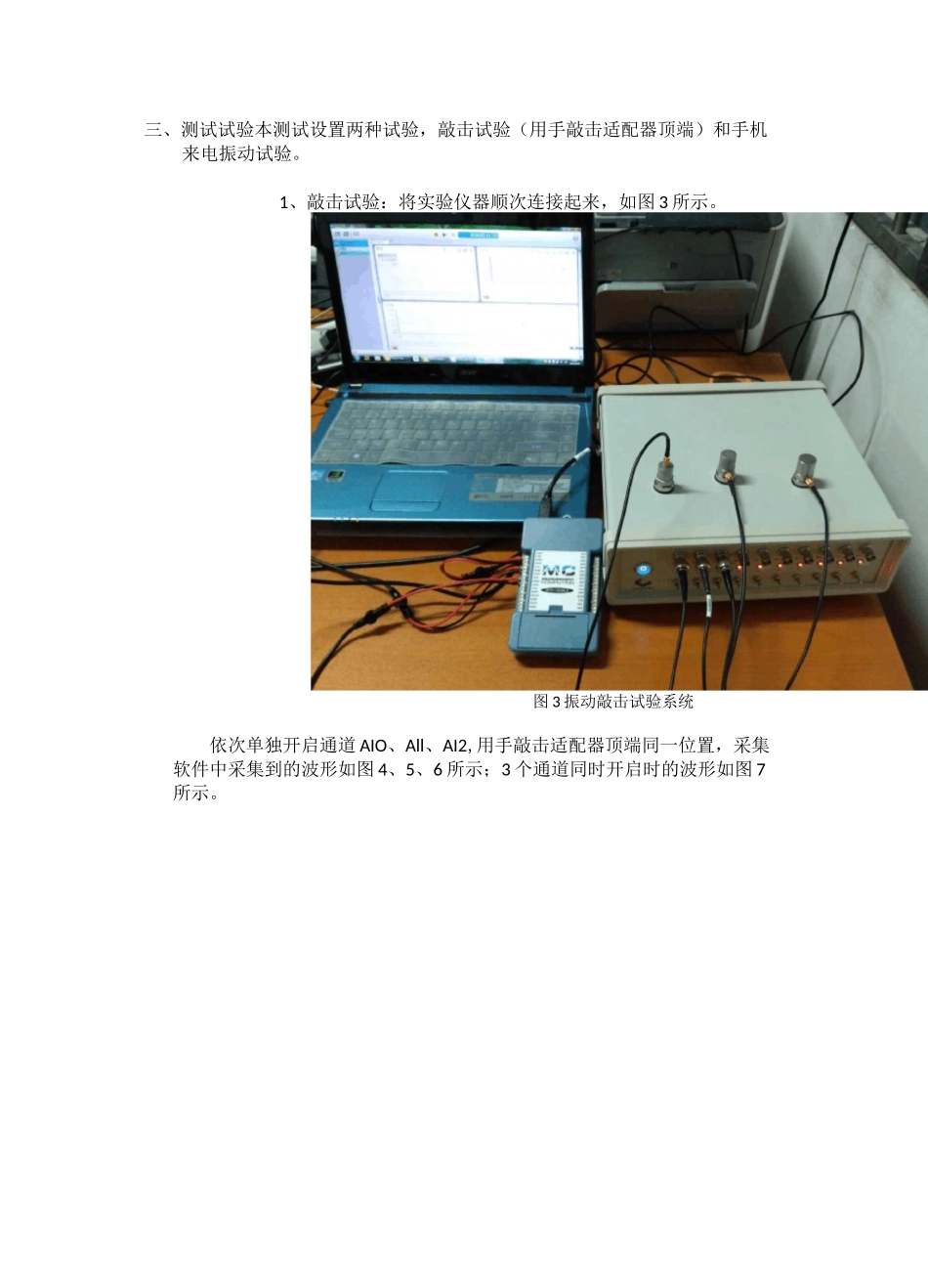

振动试验系统测试报告一、系统组成:BTH-1208LS数据采集卡、CT5210恒流适配器、传感器：CT1005L（电荷灵敏度为52.20mV/g）、CT1010LC（电荷灵敏度为99.1mV/g）、CT1050LC（电荷灵敏度为505mV/g）,DAQami数据采集应用软件二、系统参数设置：1、通道设置：如图1所示，设置3个模拟输入通道，其中AI0代表CT1005L，AI1代表CT1010LC，AI2代表CT1050LC。在图表中分别用红色，黄色，绿色表示。量程选择土5V。图1通道配置2、采样率设定：如图2，采样率配置为1000采样点/秒/通道。图2采样率配置三、测试试验本测试设置两种试验，敲击试验（用手敲击适配器顶端）和手机来电振动试验。1、敲击试验：将实验仪器顺次连接起来，如图3所示。图3振动敲击试验系统依次单独开启通道AIO、All、AI2,用手敲击适配器顶端同一位置，采集软件中采集到的波形如图4、5、6所示；3个通道同时开启时的波形如图7所示。越1&00OGOiy17.807堵丽吟鼻］w：号■轴zgaj「宙E1+-0.1&681帶WSL4J3N43L4J3l-kW13-J3140Ll»L'l-M图4单独应用CT1005L时的波形图图5单独应用CT1010LC时的波形图图6单独应用CT1050LC时的波形图图7三个传感器同时应用时的波形图从图4—7可看出，在受到同样的外界振动（用手敲击）时，CT1005L对振动的反应很不灵敏，CT1010LC对振动的反应也不灵敏，而CT1050LC对振动反应很灵敏，能清楚的反应出它每次受到的振动。2、手机来电振动试验系统连接图如图8所示图8手机来电振动试验系统依次单独开启通道AIO、All、AI2,当手机来电振动时，采集软件中采集到的波形如图9、10、11所示。■01^JSJMOWfl0000.00.57.791UDOIlli-JL253L3i却33MB祖”HIS卫⑷■Iffl57.7SU3[-T^SCi|+0-D9^46图9单独应用CT1OO5L时的波形图图10单独应用CT1010LC时的波形图图11单独应用CT1050LC时的波形图如图9—11所示，CT1005L与CT1010LC对手机来电振动反应不灵敏,CT1050LC对手机来电振动反应很灵敏。四、试验结论：以上两个试验结果汇总为下表CT1005LCT1010LCCT1050LC敲击振动试验反应不灵敏反应不灵敏反应灵敏手机来电振动试验反应不灵敏反应不灵敏反应灵敏由实验结果可知，该振动系统可实现基本的振动试验，测试效果明显与否与所用的传感器灵敏度有关。正确选用传感器可提高试验的成功率和精度。由于CT1050LC灵敏度最高，有505mV/g,而本测试设置的两个试验均为小振动，故CT1050LC有最明显的结果。在以后实验中，若为低频小量程测试，可选用CT1050LC；若为一般振动，可选用CT1010LC；若振动偏大，可选用CT1005LC。
