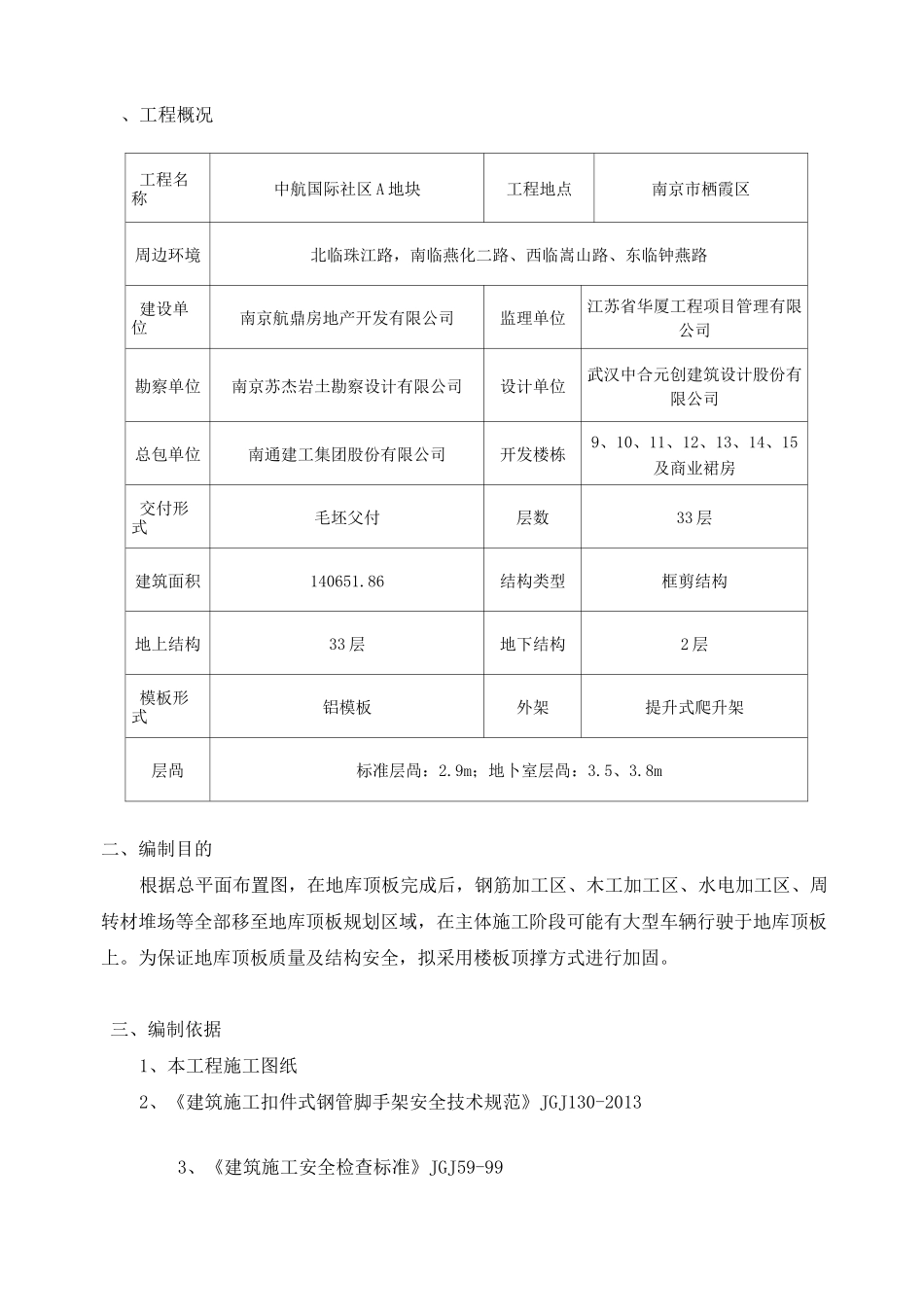

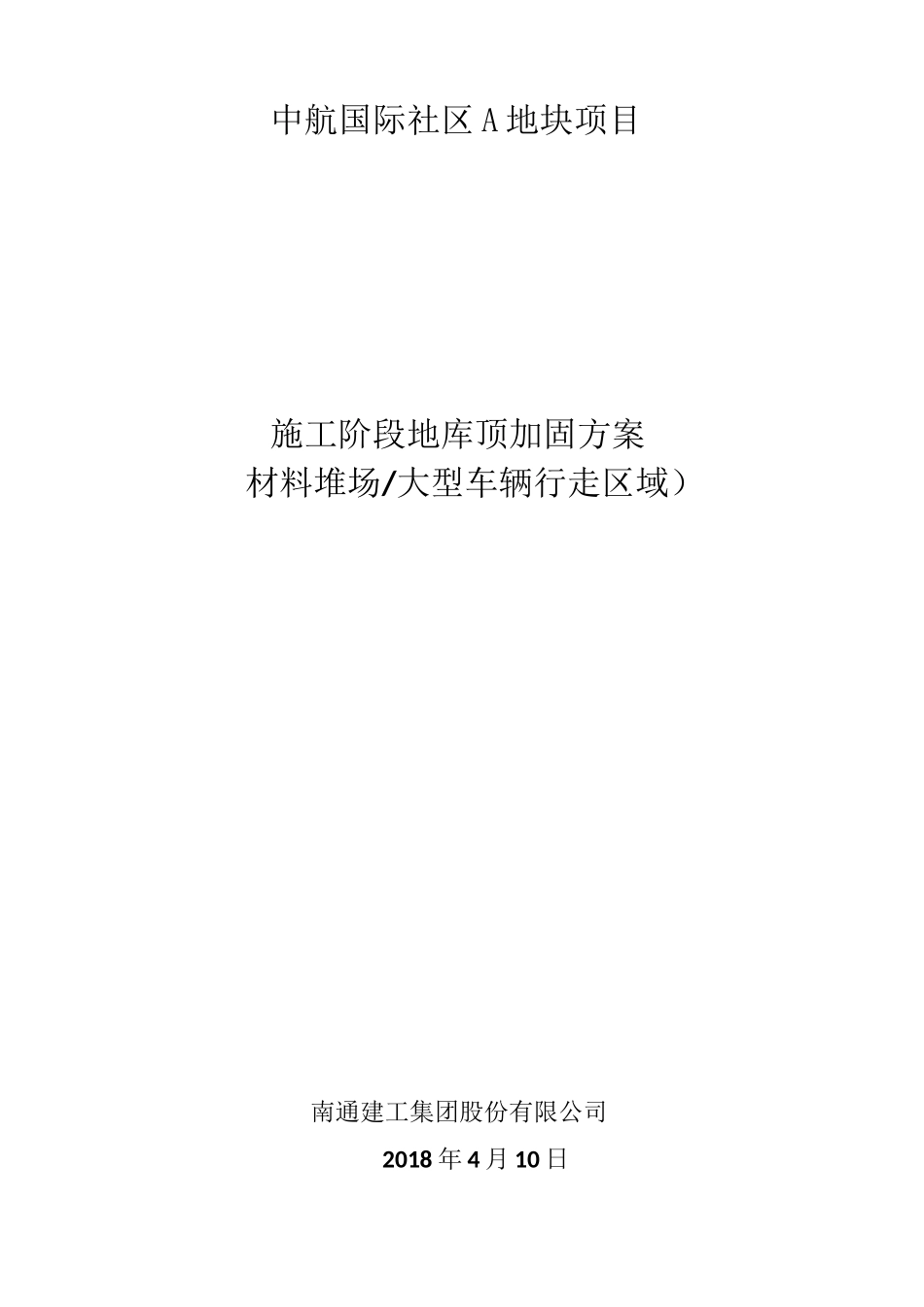

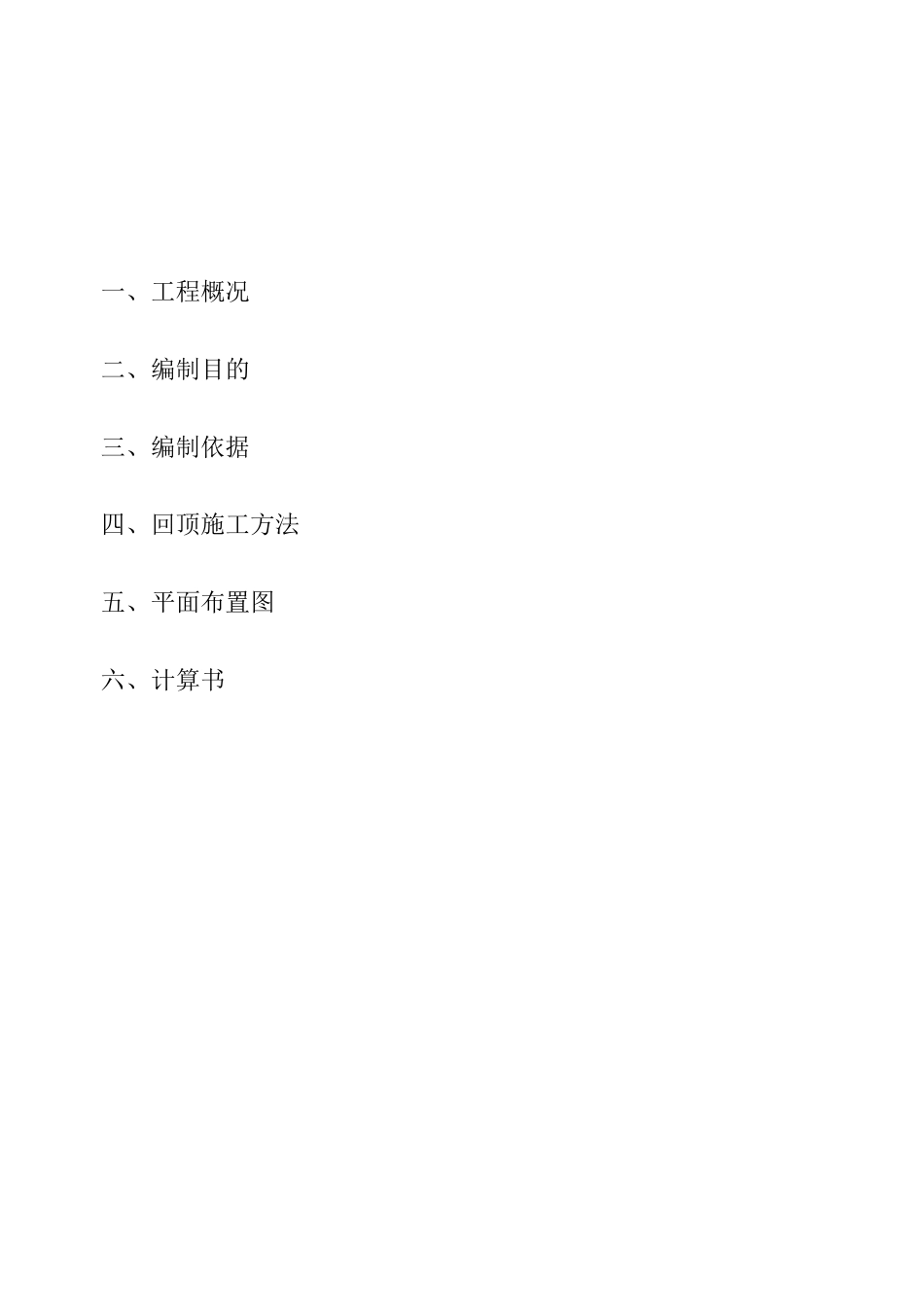

中航国际社区A地块项目施工阶段地库顶加固方案材料堆场/大型车辆行走区域）南通建工集团股份有限公司2018年4月10日一、工程概况二、编制目的三、编制依据四、回顶施工方法五、平面布置图六、计算书、工程概况工程名称中航国际社区A地块工程地点南京市栖霞区周边环境北临珠江路，南临燕化二路、西临嵩山路、东临钟燕路建设单位南京航鼎房地产开发有限公司监理单位江苏省华厦工程项目管理有限公司勘察单位南京苏杰岩土勘察设计有限公司设计单位武汉中合元创建筑设计股份有限公司总包单位南通建工集团股份有限公司开发楼栋9、10、11、12、13、14、15及商业裙房交付形式毛坯父付层数33层建筑面积140651.86结构类型框剪结构地上结构33层地下结构2层模板形式铝模板外架提升式爬升架层咼标准层咼：2.9m；地卜室层咼：3.5、3.8m二、编制目的根据总平面布置图，在地库顶板完成后，钢筋加工区、木工加工区、水电加工区、周转材堆场等全部移至地库顶板规划区域，在主体施工阶段可能有大型车辆行驶于地库顶板上。为保证地库顶板质量及结构安全，拟采用楼板顶撑方式进行加固。三、编制依据1、本工程施工图纸2、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20133、《建筑施工安全检查标准》JGJ59-994、《建筑施工高处作业安全技术》JGJ80-915、公司《质量、环境、职业健康安全管理体系程序文件》四、回顶施工方法本项目地库顶板设计厚度250mm,砼C35P6,地下室顶板恒荷载取28KN/m2,消防车道荷载标准值35KN/m2，材料堆场荷载取值考虑20KN/m2（主要考虑钢筋堆场）。如在施工期间地库顶板上需走大型车辆（荷载超过设计值35KN/m2）,需进行加固。1、顶撑施工顺序梁底模板拆除f梁底顶撑f顶板模板拆除f顶板顶撑2、顶撑施工为了保证结构受力要求，将梁、板支撑体系作为同一体系。在材料加工区移至地库顶板前，在规划区域内支撑必须回顶完成（如有大型车辆行走必须在车辆行走前回顶完成）。梁、板回顶均采用扣件式钢管脚手架支撑，材料选用50X100mm木枋通设在梁板底，支架系统采用①48X3.0钢管搭设双排支撑架体，架体钢管顶端放置U型可调顶托，木方架设在U型可调顶托上，调节U型顶托，将木枋与梁底、板底顶撑牢固，U型可调顶托使用长度W200mm。临进堆场加固采用双排支撑架体纵向间距1050，横向间距1000，根据层高设二道水平杆，最大步距＜1500mm，下部200mm高处设一道扫地杆。每隔四个纵距设连接杆一道。临进道路加固采用双排支撑架体纵向间距750，横向间距800，根据层高设二道水平杆，最大步距＜1500mm，下部200mm高处设一道扫地杆。每隔四个纵距设连接杆一道。五、现场布置图根据现场平面布置对地库顶板进行回顶加固，平面布置图附后。后续施工中可能根据现场实际条件对原规划现场平面布局进行改动，但加固方式相同；地库顶板上行走大型车辆(荷载达到35KN/m2)对道路区域进行底部加固。六、计算书1、地下室临时堆场支撑设计计算书计算依据：1、《钢结构设计规范》GB50017-20032、《建筑结构荷载规范》GB50009-20123、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130－20114、《建筑施工临时支撑结构技术规范》JGJ300-2013一、参数信息1、基本参数支撑位置临时堆场支撑高度H(mm)3.55地下室顶板厚度h(mm)250临时支撑长a(m)20临时支撑宽b(m)10考虑覆土荷载传递否2、荷载参数施工人员及设备荷载标准值Q1k(kN/m2)20二、设计简图堆积材料■■■■二£.'S'■-'."■亠•严0-■■-八J-■■■.■f'.■■:.'a-■.■■■<■.-■'-J■□?!■■■■■-...-vJ-iX-■■■■.■-:£■-EytJLH牛:dLJL£JL'1LdLJ气Jj■-'■.□>3y□mJ2>iLi>JJLi*ut、VnJLIAJLILF-1J§I■■]□FME4>]*c4y*也□T■!vrfJfx由■-L钢管支撑立面图钢管支撑受力简图三、支撑结构验算支撑类型扣件式钢管支撑架支架计算依据《建筑施工临时支撑结构技术规范》J永久荷载的分项系数YG1.2可变荷载的分项系数YQ1.4立杆纵向间距la(mm)1050立杆横向间距lb(mm)1000立柱水平杆步距ho(mm)1500立柱顶部步距hd(mm)500扫地杆高度h2(mm)200立杆伸出顶层水平杆中心线至支撑点的长度ai(m)：0.2剪刀撑设置有节点转动刚度k(kN・m/rad)35支撑钢管类型①48x3抗压强度设...
