可编程控制器基础知识课件VIP免费

可编程控制器基础知识课件_第1页
1/26

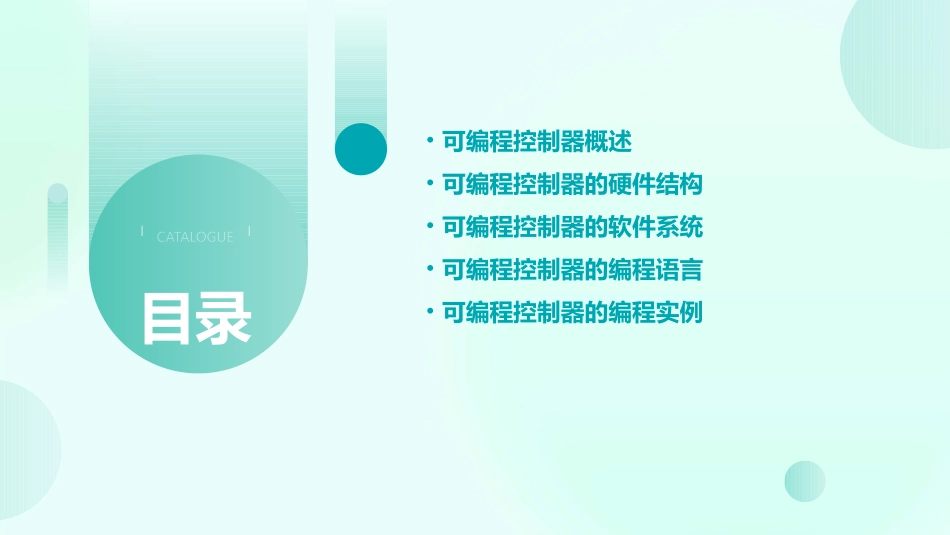

可编程控制器基础知识课件_第2页
2/26

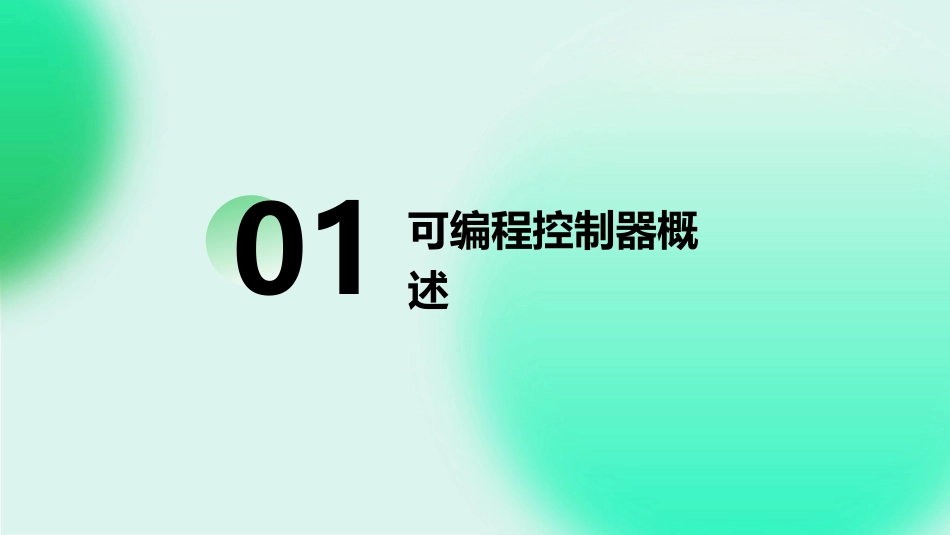

可编程控制器基础知识课件_第3页
3/26
可编程控制器基础知识课件CATALOGUE目录•可编程控制器概述•可编程控制器的硬件结构•可编程控制器的软件系统•可编程控制器的编程语言•可编程控制器的编程实例01可编程控制器概述总结词可编程控制器是一种工业自动化控制设备,通过编程实现各种控制逻辑和功能。详细描述可编程控制器(PLC)是一种专门为工业环境设计的电子设备,它通过内部存储的程序实现各种控制逻辑和功能。PLC能够接收输入信号,按照程序逻辑执行运算和控制,然后输出信号驱动执行机构,实现自动化控制。可编程控制器的定义可编程控制器的历史与发展可编程控制器的发展经历了从模拟电路到数字电路、从简单逻辑控制到复杂运动控制的过程。总结词可编程控制器的发展始于20世纪60年代,最初采用模拟电路实现简单的逻辑控制。随着数字技术的发展,PLC逐渐采用微处理器和集成电路,实现了更复杂的控制功能。现代PLC已经能够实现运动控制、过程控制和数据处理等多种功能,广泛应用于工业自动化领域。详细描述可编程控制器广泛应用于制造业、电力、交通、化工等领域。总结词可编程控制器在工业自动化领域中发挥着重要作用,广泛应用于制造业的自动化生产线、电力系统的开关柜和变电站、交通领域的地铁和城市轻轨、化工领域的自动化系统和设备等。此外,PLC还可以应用于智能家居、环境监测等领域。详细描述可编程控制器的应用领域02可编程控制器的硬件结构中央处理单元(CPU)是可编程控制器的核心部件,负责执行用户程序和控制整个系统运行。CPU通常采用高性能的微处理器或专用集成电路(ASIC),具有强大的计算和控制能力。CPU的性能直接影响可编程控制器的处理速度、控制精度和稳定性。中央处理单元存储器存储器是可编程控制器中用于存储数据和程序的部件。根据存储内容的不同,存储器可以分为随机存取存储器(RAM)、只读存储器(ROM)和闪存(FlashMemory)等。存储器容量的大小直接影响可编程控制器能够存储的数据量和程序长度。I/O接口模块是可编程控制器与外部设备进行信息交换的桥梁。I/O接口模块包括输入接口和输出接口,用于接收外部设备的输入信号并将控制信号输出到外部设备。根据不同的应用需求,可编程控制器有多种类型的I/O接口模块可供选择,如数字量输入输出模块、模拟量输入输出模块等。I/O接口模块电源模块通常采用开关电源或线性电源,能够提供多种电压等级和电流规格的电源输出。电源模块的稳定性对于可编程控制器的可靠性和稳定性至关重要。电源模块为可编程控制器提供稳定的电源供应,确保其正常工作。电源模块0102其他可选设备这些可选设备可以根据实际应用需求进行选配,以实现更加丰富的功能和控制效果。可编程控制器还有其他可选设备,如通信模块、人机界面(HMI)设备、智能传感器和执行器等。03可编程控制器的软件系统系统软件是可编程控制器(PLC)的操作系统,负责管理PLC的硬件资源和软件程序,实现PLC的基本功能和控制逻辑。系统软件需要具备实时性、可靠性和稳定性,以确保PLC在工业环境中的稳定运行。常见的PLC系统软件包括:WindowsEmbedded、VxWorks等。系统软件常见的PLC编程软件包括:STEP7、GXWorks、RSLogix5000等。编程软件是用于编写、编辑、调试和测试PLC控制程序的软件工具。编程软件需要支持多种编程语言,如梯形图、指令表、结构化文本等,以满足不同应用场景的需求。编程软件监控软件是用于监控和诊断PLC运行状态的软件工具。监控软件可以实时显示PLC的输入输出状态、运行状态和故障信息等,帮助工程师快速定位和解决问题。常见的PLC监控软件包括:WinCC、Intouch、Citect等。监控软件04可编程控制器的编程语言指令表语言是一种基于指令的编程方式,通过编写一系列操作指令来实现控制逻辑。指令表语言的特点是简单易懂,适合于初学者入门学习。指令表语言在编写过程中需要遵循一定的语法规则,如指令的格式、数据类型等。指令表语言单击此处添加正文,文字是您思想的提一一二三四五六七八九一二三四五六七八九一二三四五六七八九文,单击此处添加正文,文字是您思想的提炼,为了最终呈现发布的良好效果单击此4*25}梯形图语言在绘制过程中需要遵循一定的规则,如节...
