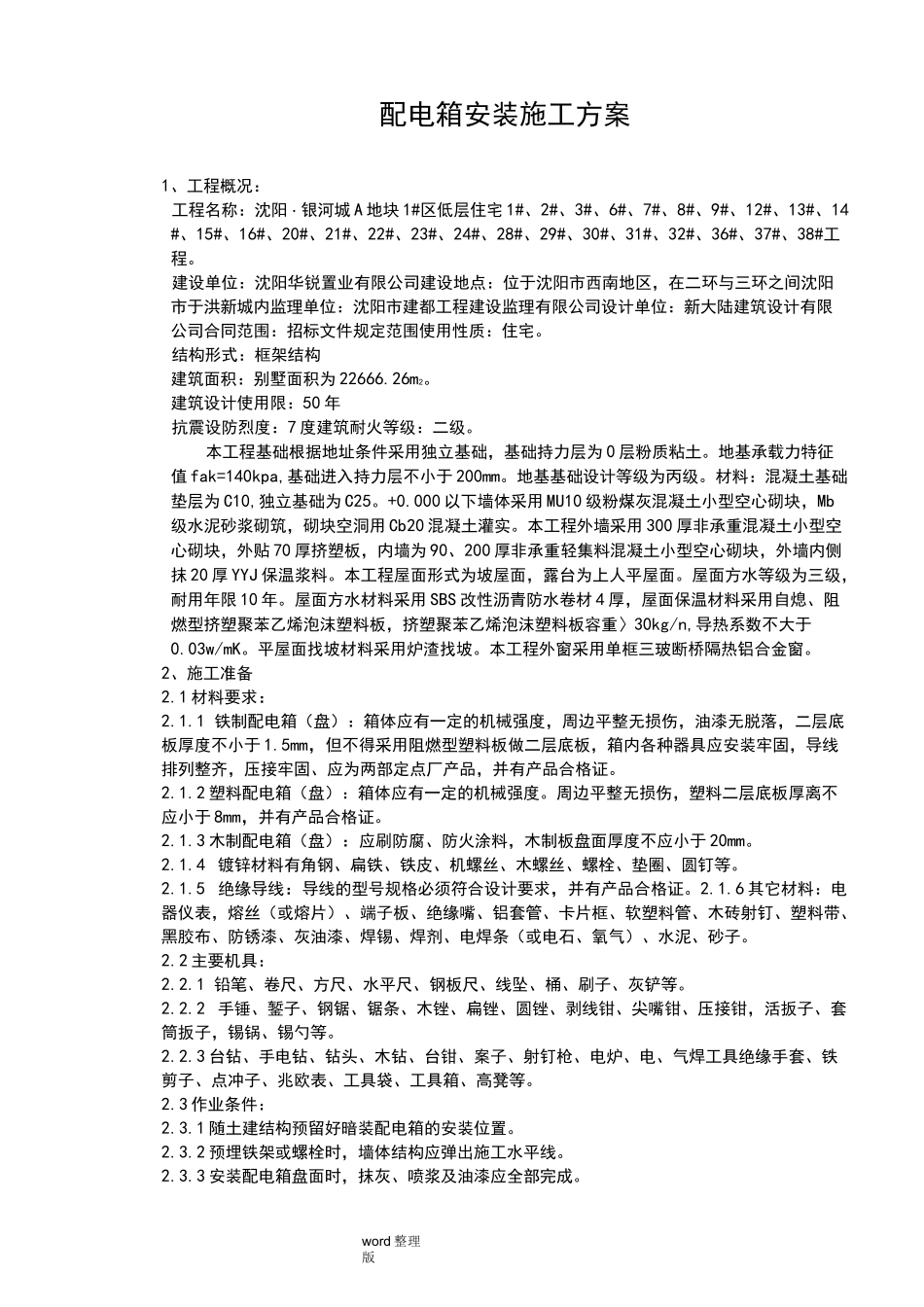

word整理版配电箱安装施工方案1、工程概况：工程名称：沈阳・银河城A地块1#区低层住宅1#、2#、3#、6#、7#、8#、9#、12#、13#、14#、15#、16#、20#、21#、22#、23#、24#、28#、29#、30#、31#、32#、36#、37#、38#工程。建设单位：沈阳华锐置业有限公司建设地点：位于沈阳市西南地区，在二环与三环之间沈阳市于洪新城内监理单位：沈阳市建都工程建设监理有限公司设计单位：新大陆建筑设计有限公司合同范围：招标文件规定范围使用性质：住宅。结构形式：框架结构建筑面积：别墅面积为22666.26m2。建筑设计使用限：50年抗震设防烈度：7度建筑耐火等级：二级。本工程基础根据地址条件采用独立基础，基础持力层为0层粉质粘土。地基承载力特征值fak=140kpa,基础进入持力层不小于200mm。地基基础设计等级为丙级。材料：混凝土基础垫层为C10,独立基础为C25。+0.000以下墙体采用MU10级粉煤灰混凝土小型空心砌块，Mb级水泥砂浆砌筑，砌块空洞用Cb20混凝土灌实。本工程外墙采用300厚非承重混凝土小型空心砌块，外贴70厚挤塑板，内墙为90、200厚非承重轻集料混凝土小型空心砌块，外墙内侧抹20厚YYJ保温浆料。本工程屋面形式为坡屋面，露台为上人平屋面。屋面方水等级为三级，耐用年限10年。屋面方水材料采用SBS改性沥青防水卷材4厚，屋面保温材料采用自熄、阻燃型挤塑聚苯乙烯泡沫塑料板，挤塑聚苯乙烯泡沫塑料板容重〉30kg/n,导热系数不大于0.03w/mK。平屋面找坡材料采用炉渣找坡。本工程外窗采用单框三玻断桥隔热铝合金窗。2、施工准备2.1材料要求：2.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。2.1.2塑料配电箱（盘）：箱体应有一定的机械强度。周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。2.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。2.1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。2.1.6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。2.2主要机具：2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。2.2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。2.3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。word整理版3、操作工艺3.1工艺流程：3.2配电箱（盘）安装要求：3.2.1配电箱（盘）应安装在安全、干燥、易操作的场所。配电箱（盘）安装时，其底口距地一般为1.5m;明装时底口距地1.2m;明装电度表板底口距地不得小于1.8m。在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。3.2.2安装配电箱（盘）所需的木砖及铁件等均应预埋。挂式配电箱（盘）应采用金属膨胀螺栓固定。3.2.3铁制配电箱（盘）均需先刷一遍防锈漆，再刷灰油漆二道。预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。3.2.4配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。3.2.5配电箱（盘）配线排列整齐，并绑扎成束，在活动部位应固定。盘面引出及相线线芯截面S（mm2）PE线最小截面（mm2）相线线芯截面S（mm2）PE线最小截面（mm2）word整理版引进的导线应留有适当余度，以便于检修。3.2.6导线剥削处不应伤线芯或线芯过...
