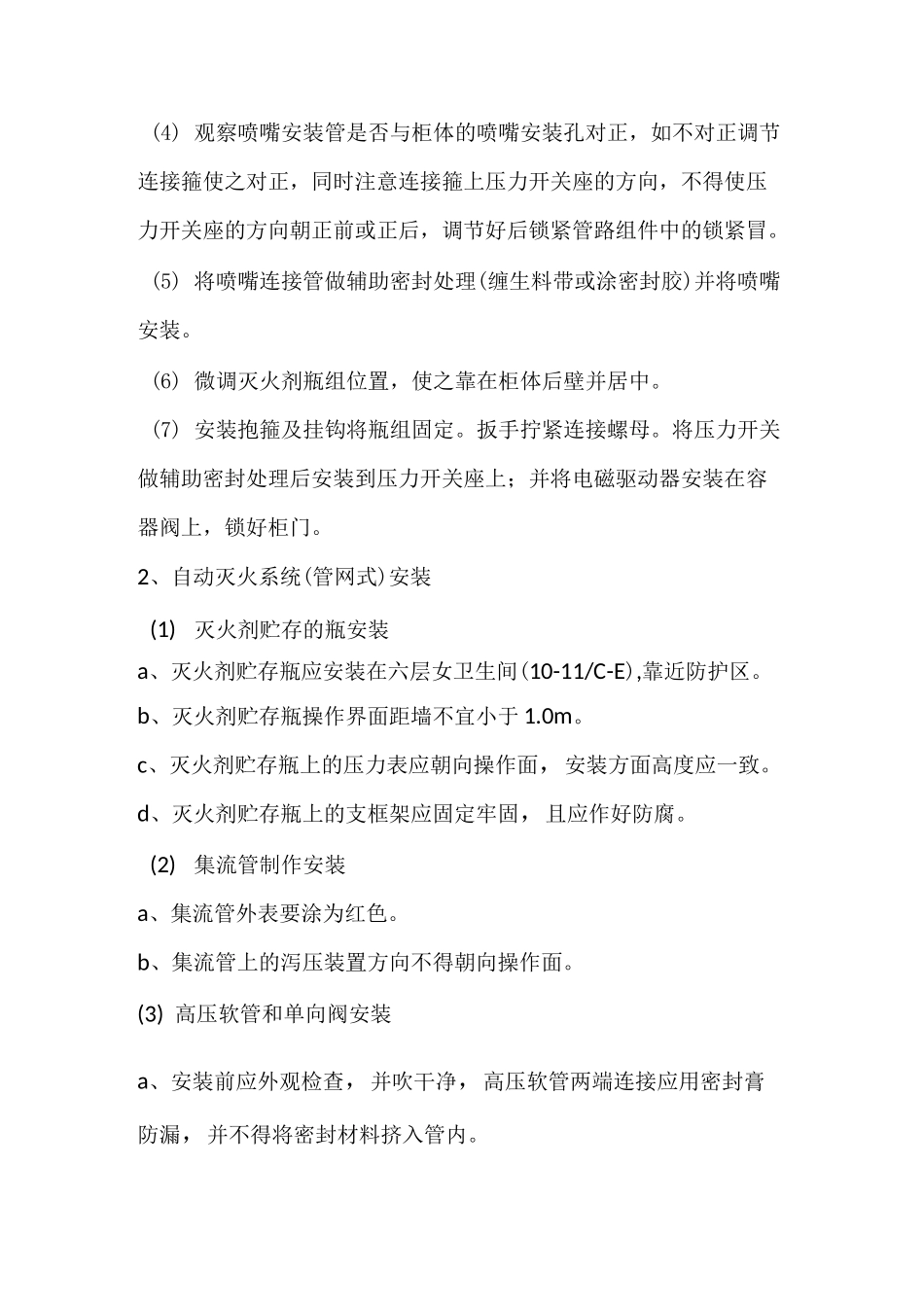

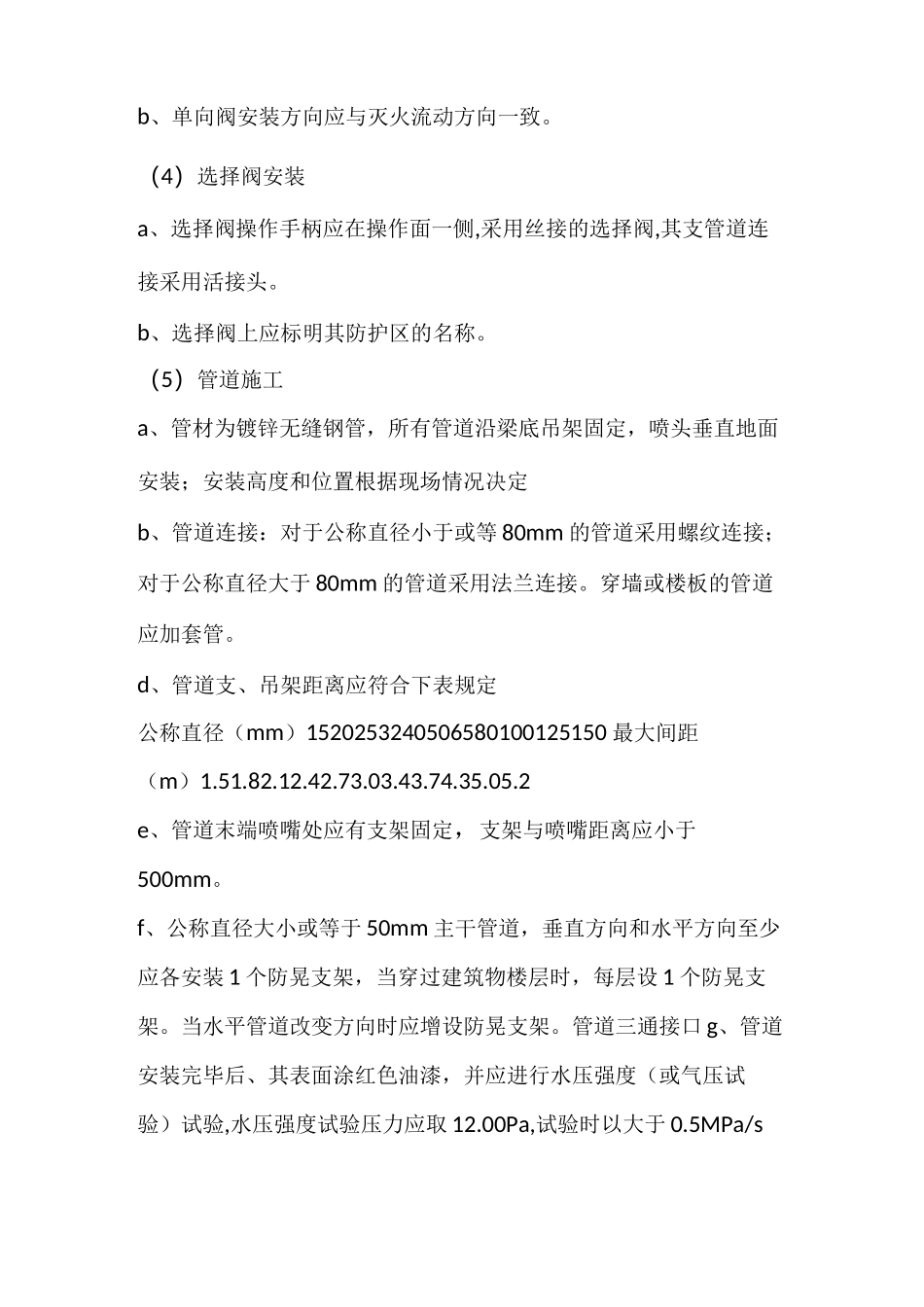

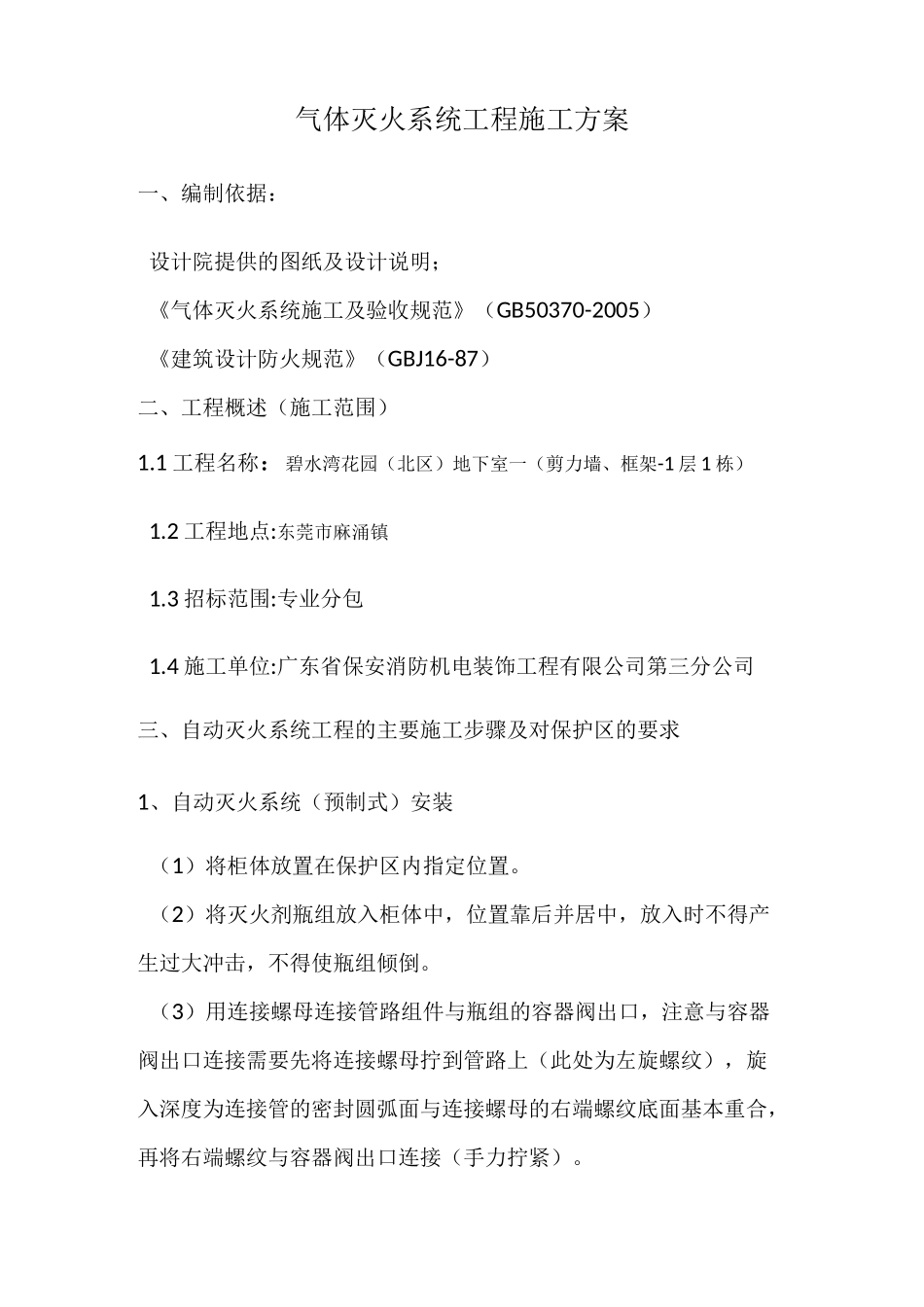

气体灭火系统工程施工方案一、编制依据：设计院提供的图纸及设计说明；《气体灭火系统施工及验收规范》（GB50370-2005）《建筑设计防火规范》（GBJ16-87）二、工程概述（施工范围）1.1工程名称：碧水湾花园（北区）地下室一（剪力墙、框架-1层1栋）1.2工程地点:东莞市麻涌镇1.3招标范围:专业分包1.4施工单位:广东省保安消防机电装饰工程有限公司第三分公司三、自动灭火系统工程的主要施工步骤及对保护区的要求1、自动灭火系统（预制式）安装（1）将柜体放置在保护区内指定位置。（2）将灭火剂瓶组放入柜体中，位置靠后并居中，放入时不得产生过大冲击，不得使瓶组倾倒。（3）用连接螺母连接管路组件与瓶组的容器阀出口，注意与容器阀出口连接需要先将连接螺母拧到管路上（此处为左旋螺纹），旋入深度为连接管的密封圆弧面与连接螺母的右端螺纹底面基本重合，再将右端螺纹与容器阀出口连接（手力拧紧）。(4)观察喷嘴安装管是否与柜体的喷嘴安装孔对正，如不对正调节连接箍使之对正，同时注意连接箍上压力开关座的方向，不得使压力开关座的方向朝正前或正后，调节好后锁紧管路组件中的锁紧冒。(5)将喷嘴连接管做辅助密封处理(缠生料带或涂密封胶)并将喷嘴安装。(6)微调灭火剂瓶组位置，使之靠在柜体后壁并居中。(7)安装抱箍及挂钩将瓶组固定。扳手拧紧连接螺母。将压力开关做辅助密封处理后安装到压力开关座上；并将电磁驱动器安装在容器阀上，锁好柜门。2、自动灭火系统(管网式)安装(1)灭火剂贮存的瓶安装a、灭火剂贮存瓶应安装在六层女卫生间(10-11/C-E),靠近防护区。b、灭火剂贮存瓶操作界面距墙不宜小于1.0m。c、灭火剂贮存瓶上的压力表应朝向操作面，安装方面高度应一致。d、灭火剂贮存瓶上的支框架应固定牢固，且应作好防腐。(2)集流管制作安装a、集流管外表要涂为红色。b、集流管上的泻压装置方向不得朝向操作面。(3)高压软管和单向阀安装a、安装前应外观检查，并吹干净，高压软管两端连接应用密封膏防漏，并不得将密封材料挤入管内。b、单向阀安装方向应与灭火流动方向一致。（4）选择阀安装a、选择阀操作手柄应在操作面一侧,采用丝接的选择阀,其支管道连接采用活接头。b、选择阀上应标明其防护区的名称。（5）管道施工a、管材为镀锌无缝钢管，所有管道沿梁底吊架固定，喷头垂直地面安装；安装高度和位置根据现场情况决定b、管道连接：对于公称直径小于或等80mm的管道采用螺纹连接；对于公称直径大于80mm的管道采用法兰连接。穿墙或楼板的管道应加套管。d、管道支、吊架距离应符合下表规定公称直径（mm）1520253240506580100125150最大间距（m）1.51.82.12.42.73.03.43.74.35.05.2e、管道末端喷嘴处应有支架固定，支架与喷嘴距离应小于500mm。f、公称直径大小或等于50mm主干管道，垂直方向和水平方向至少应各安装1个防晃支架，当穿过建筑物楼层时，每层设1个防晃支架。当水平管道改变方向时应增设防晃支架。管道三通接口g、管道安装完毕后、其表面涂红色油漆，并应进行水压强度（或气压试验）试验,水压强度试验压力应取12.00Pa,试验时以大于0.5MPa/s的速率缓慢升至试验压力，保压5min，检查管道各处管道无渗漏，无变形为合格。气压强度试验应遵守下列规定：试验前，必须加压介质进行预试验，试验压力宜为0.2Pa。试验时，应逐渐缓慢增加压力，当压力升至试验压力的50%时，如未发现异状或泄漏，继续按试验压力的10%逐级升压，每级3min,直至试验压力。保压检查管道各大外无变形,无渗漏为合格。h、灭火剂输送管道经水压试验合格后进行气密性试验，气密性试验压力应取水压强度试验压力的2/3。进行气密性试验时，应尽不大0.5MPa/s的升压速率缓慢升压至试验压力，判断试验气源3min内压力降不超过试验压力的10%为合格。经气压强度试验合格且在试验后未拆卸过的匮乏可不进行气密性实验。i、灭火剂输送管道经水压试验合格后，或气密性试验前，应进行吹扫。吹扫管道宜采用氮气或压缩空气。吹扫时末端气流过度不小于20m/s用白布检查，直至无铁锈、尘土、水渍及其他异物。(6)喷嘴安装a、喷嘴安装应逐个核对其型号，规格，喷孔方向,并符合要求。b、调试，系统安装完成后应采用高压氮气进行...
