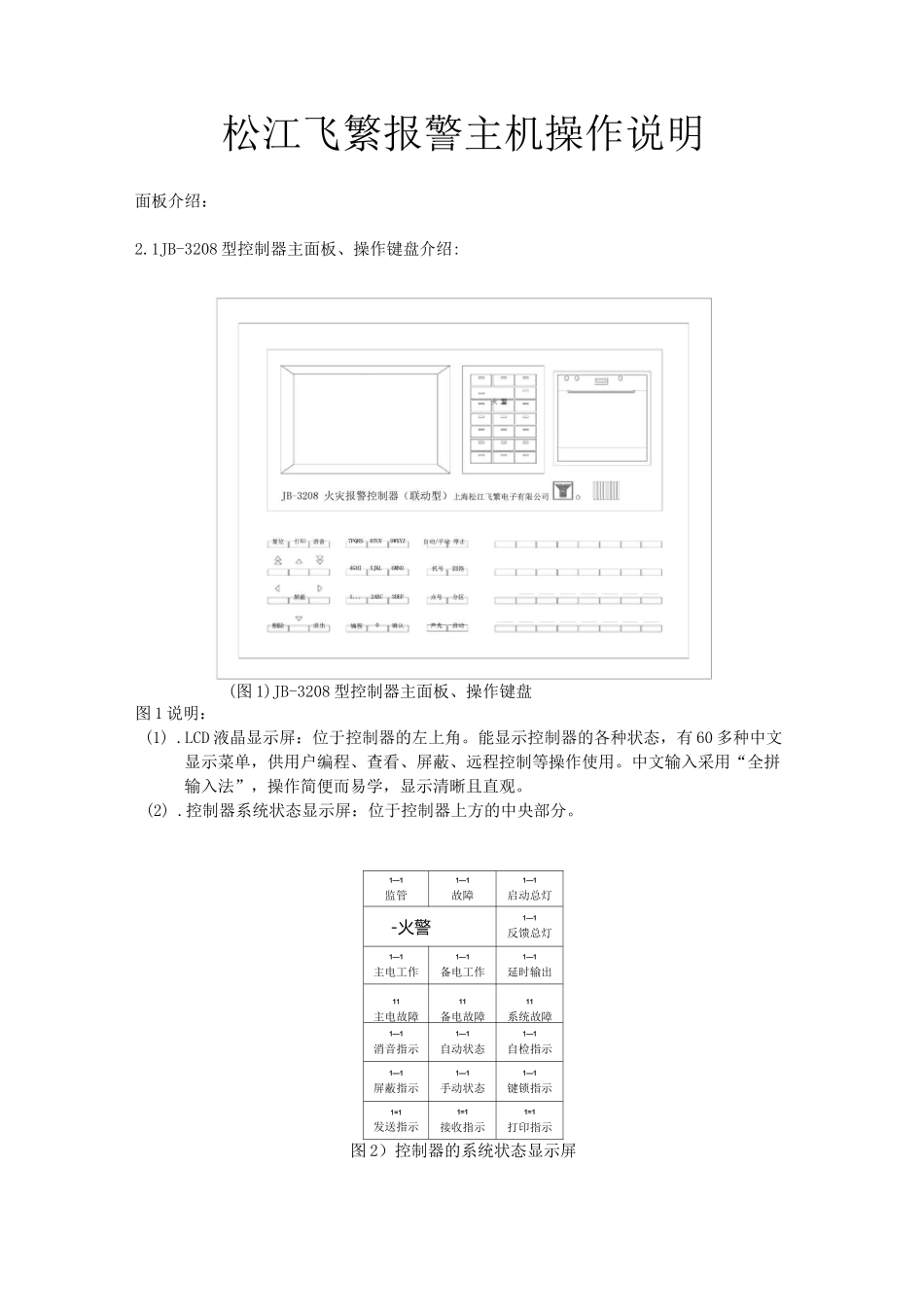

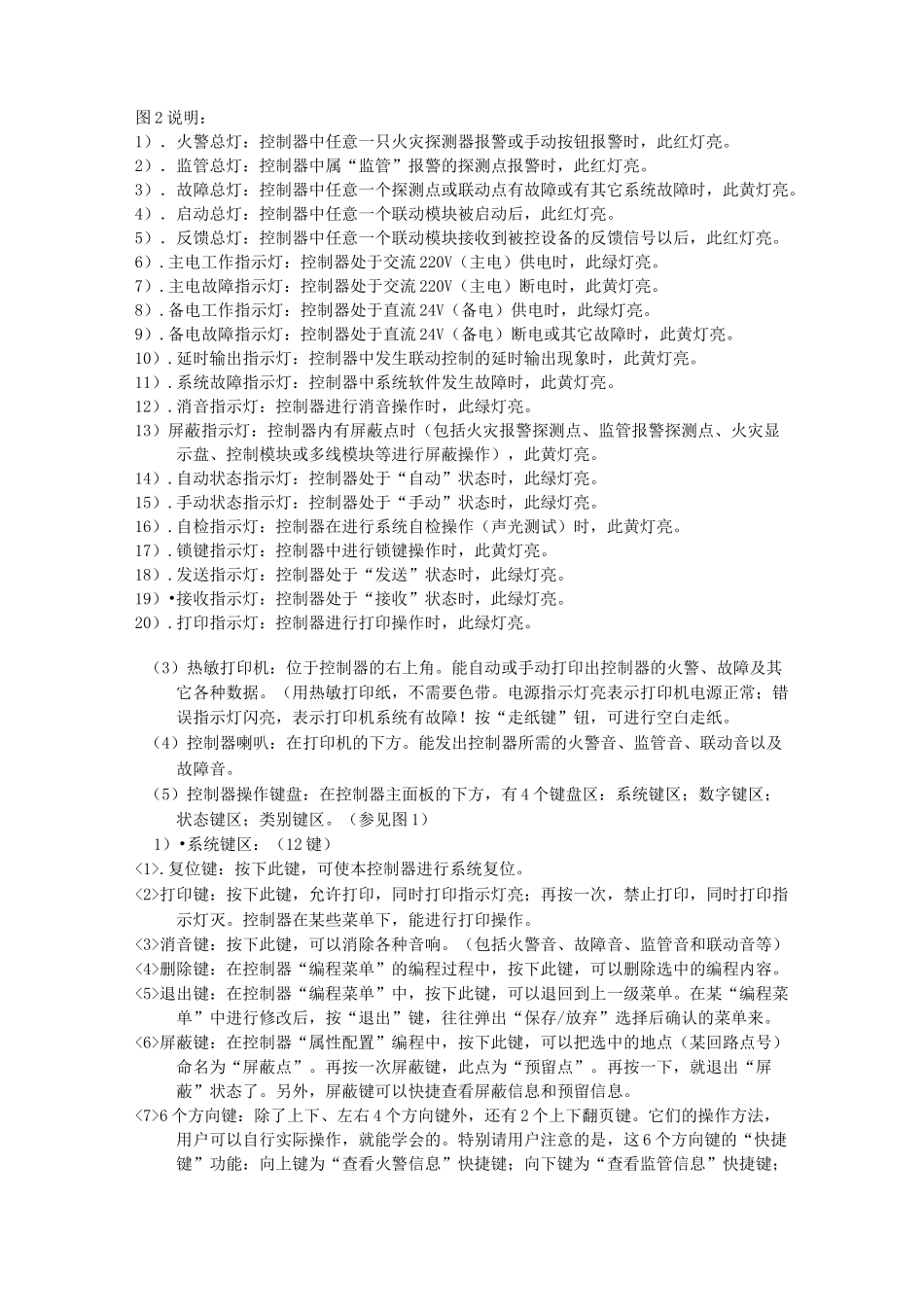

松江飞繁报警主机操作说明面板介绍：2.1JB-3208型控制器主面板、操作键盘介绍:(图1)JB-3208型控制器主面板、操作键盘图1说明：(1).LCD液晶显示屏：位于控制器的左上角。能显示控制器的各种状态，有60多种中文显示菜单，供用户编程、查看、屏蔽、远程控制等操作使用。中文输入采用“全拼输入法”，操作简便而易学，显示清晰且直观。(2).控制器系统状态显示屏：位于控制器上方的中央部分。1—1监管1—1故障1—1启动总灯-火警1—1反馈总灯1—1主电工作1—1备电工作1—1延时输出11主电故障11备电故障11系统故障1—1消音指示1—1自动状态1—1自检指示1—1屏蔽指示1—1手动状态1—1键锁指示1=1发送指示1=1接收指示1=1打印指示图2）控制器的系统状态显示屏图2说明：1）．火警总灯：控制器中任意一只火灾探测器报警或手动按钮报警时，此红灯亮。2）．监管总灯：控制器中属“监管”报警的探测点报警时，此红灯亮。3）．故障总灯：控制器中任意一个探测点或联动点有故障或有其它系统故障时，此黄灯亮。4）．启动总灯：控制器中任意一个联动模块被启动后，此红灯亮。5）．反馈总灯：控制器中任意一个联动模块接收到被控设备的反馈信号以后，此红灯亮。6）.主电工作指示灯：控制器处于交流220V（主电）供电时，此绿灯亮。7）.主电故障指示灯：控制器处于交流220V（主电）断电时，此黄灯亮。8）.备电工作指示灯：控制器处于直流24V（备电）供电时，此绿灯亮。9）.备电故障指示灯：控制器处于直流24V（备电）断电或其它故障时，此黄灯亮。10）.延时输出指示灯：控制器中发生联动控制的延时输出现象时，此黄灯亮。11）.系统故障指示灯：控制器中系统软件发生故障时，此黄灯亮。12）.消音指示灯：控制器进行消音操作时，此绿灯亮。13）屏蔽指示灯：控制器内有屏蔽点时（包括火灾报警探测点、监管报警探测点、火灾显示盘、控制模块或多线模块等进行屏蔽操作），此黄灯亮。14）.自动状态指示灯：控制器处于“自动”状态时，此绿灯亮。15）.手动状态指示灯：控制器处于“手动”状态时，此绿灯亮。16）.自检指示灯：控制器在进行系统自检操作（声光测试）时，此黄灯亮。17）.锁键指示灯：控制器中进行锁键操作时，此黄灯亮。18）.发送指示灯：控制器处于“发送”状态时，此绿灯亮。19）•接收指示灯：控制器处于“接收”状态时，此绿灯亮。20）.打印指示灯：控制器进行打印操作时，此绿灯亮。（3）热敏打印机：位于控制器的右上角。能自动或手动打印出控制器的火警、故障及其它各种数据。（用热敏打印纸，不需要色带。电源指示灯亮表示打印机电源正常；错误指示灯闪亮，表示打印机系统有故障！按“走纸键”钮，可进行空白走纸。（4）控制器喇叭：在打印机的下方。能发出控制器所需的火警音、监管音、联动音以及故障音。（5）控制器操作键盘：在控制器主面板的下方，有4个键盘区：系统键区；数字键区；状态键区；类别键区。（参见图1）1）•系统键区：（12键）<1>.复位键：按下此键，可使本控制器进行系统复位。<2>打印键：按下此键，允许打印，同时打印指示灯亮；再按一次，禁止打印，同时打印指示灯灭。控制器在某些菜单下，能进行打印操作。<3>消音键：按下此键，可以消除各种音响。（包括火警音、故障音、监管音和联动音等）<4>删除键：在控制器“编程菜单”的编程过程中，按下此键，可以删除选中的编程内容。<5>退出键：在控制器“编程菜单”中，按下此键，可以退回到上一级菜单。在某“编程菜单”中进行修改后，按“退出”键，往往弹出“保存/放弃”选择后确认的菜单来。<6>屏蔽键：在控制器“属性配置”编程中，按下此键，可以把选中的地点（某回路点号）命名为“屏蔽点”。再按一次屏蔽键，此点为“预留点”。再按一下，就退出“屏蔽”状态了。另外，屏蔽键可以快捷查看屏蔽信息和预留信息。<7>6个方向键：除了上下、左右4个方向键外，还有2个上下翻页键。它们的操作方法，用户可以自行实际操作，就能学会的。特别请用户注意的是，这6个方向键的“快捷键”功能：向上键为“查看火警信息”快捷键；向下键为“查看监管信息”快捷键；向左键为“查看故障信息”快捷键；向右键为“查看当前配置”快捷...
