电气比例阀使用方法..课件VIP专享VIP免费

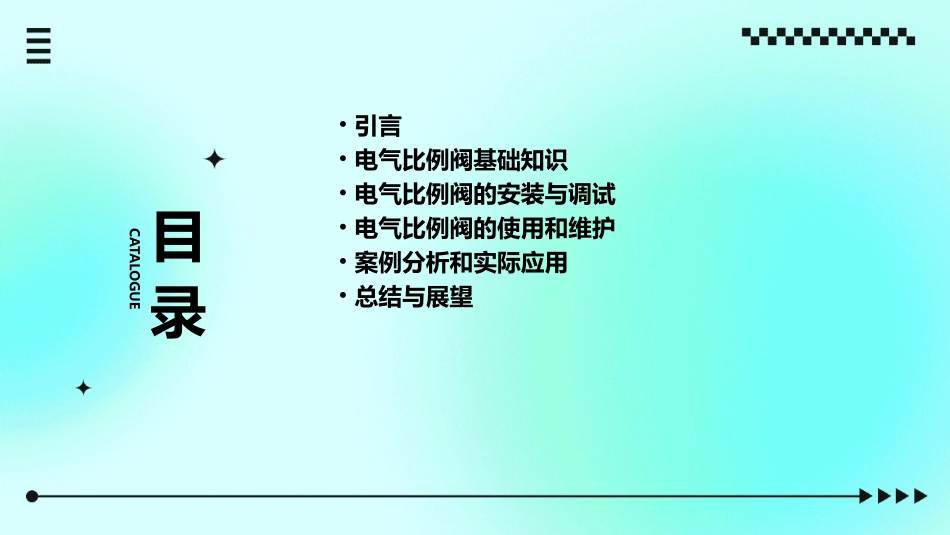

课件2023-2026ONEKEEPVIEWREPORTING目录CATALOGUE•引言•电气比例阀基础知识•电气比例阀的安装与调试•电气比例阀的使用和维护•案例分析和实际应用•总结与展望引言PART010102电气比例阀的定义它可以接收电信号，并根据电信号的大小来调节阀门开度，从而实现对流体参数的控制。电气比例阀是一种用于控制流体（如空气、水、液压油等）压力、流量和方向的阀门。电气比例阀的重要性在工业自动化生产过程中，电气比例阀被广泛应用于各种流体控制系统中。通过使用电气比例阀，可以实现对流体参数的精确控制，从而提高生产效率和产品质量。本次课程的目的是让学员了解电气比例阀的工作原理、特点及应用，掌握其选型、安装及调试方法。课程内容包括：电气比例阀的工作原理及特点、应用场合及选型方法、安装及调试技巧以及维护保养注意事项等。课程目的和内容电气比例阀基础知识PART02比例阀是一种通过电气信号来控制液压或气压流量的阀类元件，其工作原理主要是通过调节节流口的大小来控制流量的输出。工作原理概述比例阀的输入信号通常来自控制器，如PLC或单片机等，根据控制要求，输入信号可以是模拟量或数字量。输入信号比例阀的输出响应是流量，当输入信号变化时，节流口的大小会相应改变，进而改变流量的输出。输出响应比例阀的工作原理种类比例阀主要有直动式和先导式两种，其中直动式比例阀又分为机械反馈式和电气反馈式，先导式比例阀也分为直动型和先导型。特点直动式比例阀具有结构简单、响应快、流量大等优点，但抗污染能力较差；先导式比例阀则具有抗污染能力强、精度高、稳定性好等优点，但结构较复杂。比例阀的种类和特点常见接口类型常见的电气接口类型包括模拟量输入接口、数字量输入接口、PWM调速接口等，具体接口类型取决于控制器的型号和规格。电气接口概述比例阀的电气接口是指与控制器连接的端口，通过该端口可以实现电信号的输入与输出，进而控制比例阀的工作状态。接口连接方式电气接口的连接方式一般采用插头插座连接或接线端子连接，具体连接方式应根据比例阀和控制器之间的接口协议和规格进行选择。比例阀的电气接口电气比例阀的安装与调试PART03详细了解电气比例阀的产品说明书和性能指标，确保了解其工作原理、操作和维护方法。了解产品信息准备工具和材料检查环境提前准备好安装过程中所需的工具和材料，如螺丝刀、扳手、导线等。确认安装现场是否符合安全规范，确保没有易燃、易爆物品，并做好相应的防护措施。030201安装前的准备工作将比例阀固定在预定的位置，通常采用螺栓或螺丝固定。固定比例阀根据比例阀的接口和电路图，正确连接输入和输出线路。注意线路的绝缘和防松措施。连接线路在完成安装后，进行初步测试运行，检查比例阀是否正常工作，确保没有异常噪音或振动。测试运行避免在潮湿、高温或极寒环境中安装比例阀，同时注意避免与其他设备或机械部件发生干涉。注意事项安装步骤和注意事项检查性能：在调试过程中，要检查比例阀的性能指标是否符合要求，如响应时间、稳定性等。常见问题及解决方法比例阀动作异常：可能是参数设置不正确或受到外部干扰，需要检查调整参数并检查线路连接。比例阀不动作：检查电源连接和线路是否正常，检查阀门是否有堵塞或磨损。调整参数：根据实际需求，调整比例阀的参数，如流量、压力等。根据实际情况进行逐步调整并观察效果。调试方法和常见问题电气比例阀的使用和维护PART04操作步骤操作电气比例阀时，应根据实际需求调整比例阀的开度和方向，并时刻关注压力、流量等参数的变化。注意事项使用电气比例阀时应注意避免过度振动和冲击，同时应定期对比例阀进行清洗和保养。使用前检查使用前应检查电气比例阀的外观是否完好，各部件是否连接正常，电源连接是否牢固等。使用方法及注意事项比例阀不动作如比例阀不动作，应检查电源连接是否正常，同时检查比例阀的内部电路和机械部件是否故障。如出现故障，应进行维修或更换部件。比例阀动作不稳定如比例阀动作不稳定，可能是由于电源波动或外部干扰所引起。此时应检查电源连接是否稳定，同时对外部干扰进行排查。如故障依然存在，可能是内部电路或机械部件故障，...
