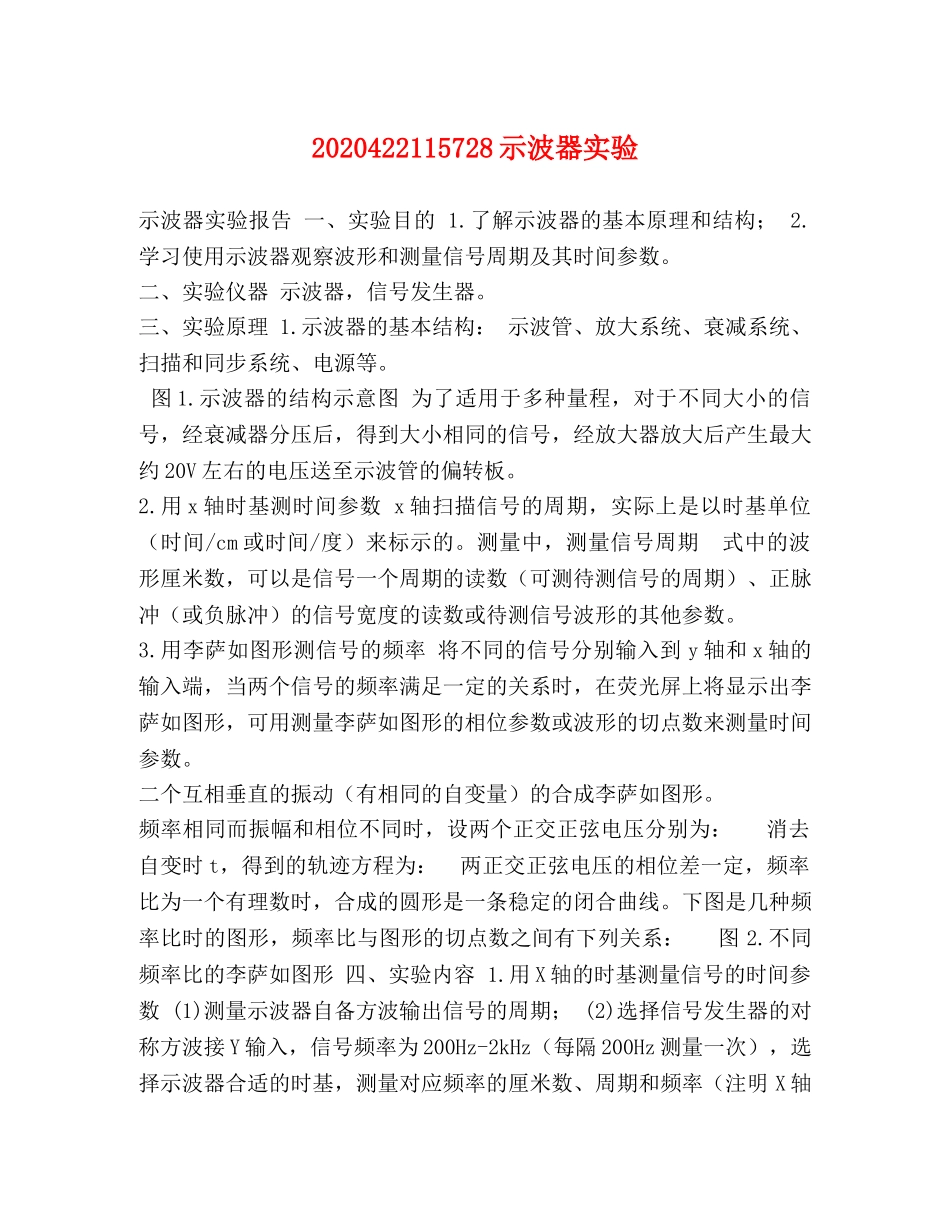

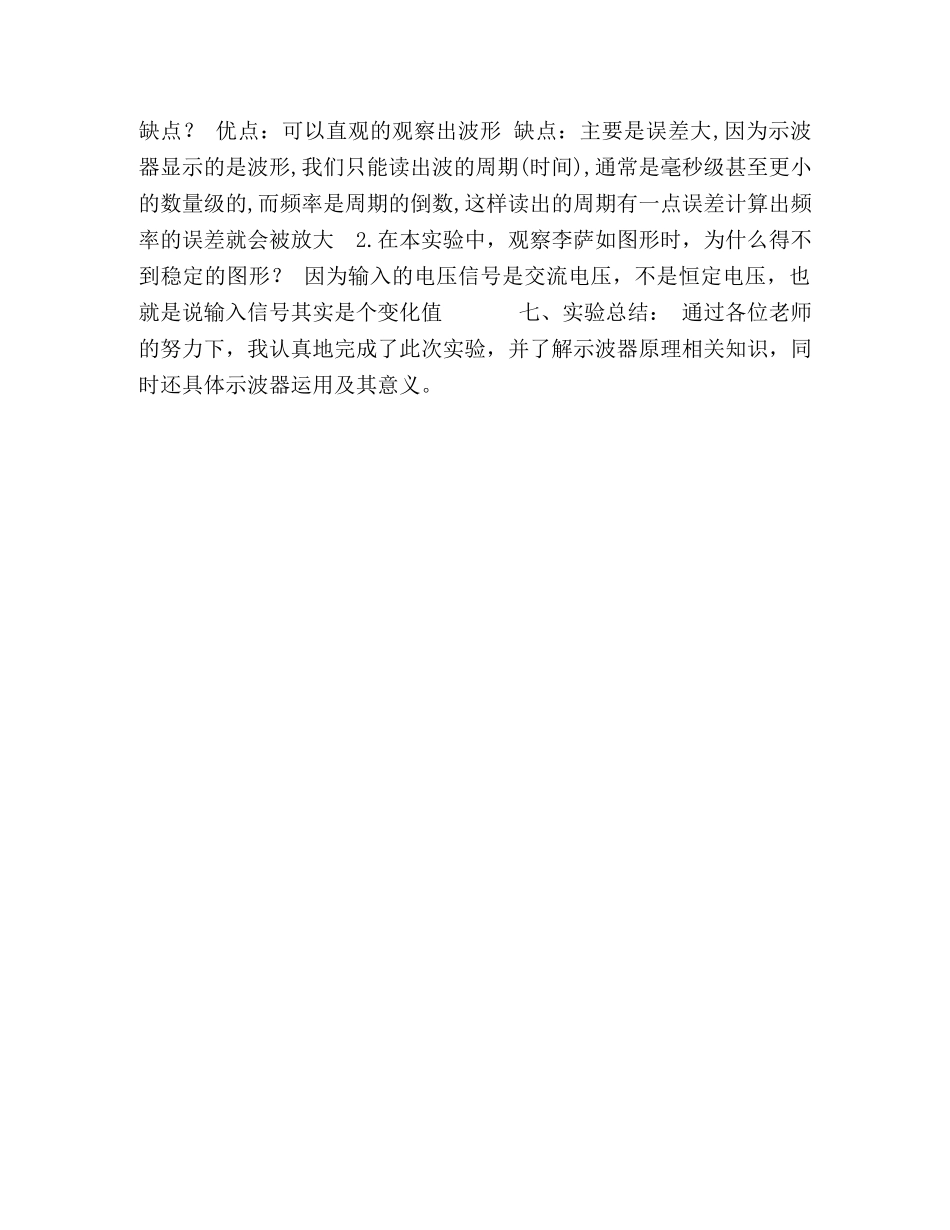

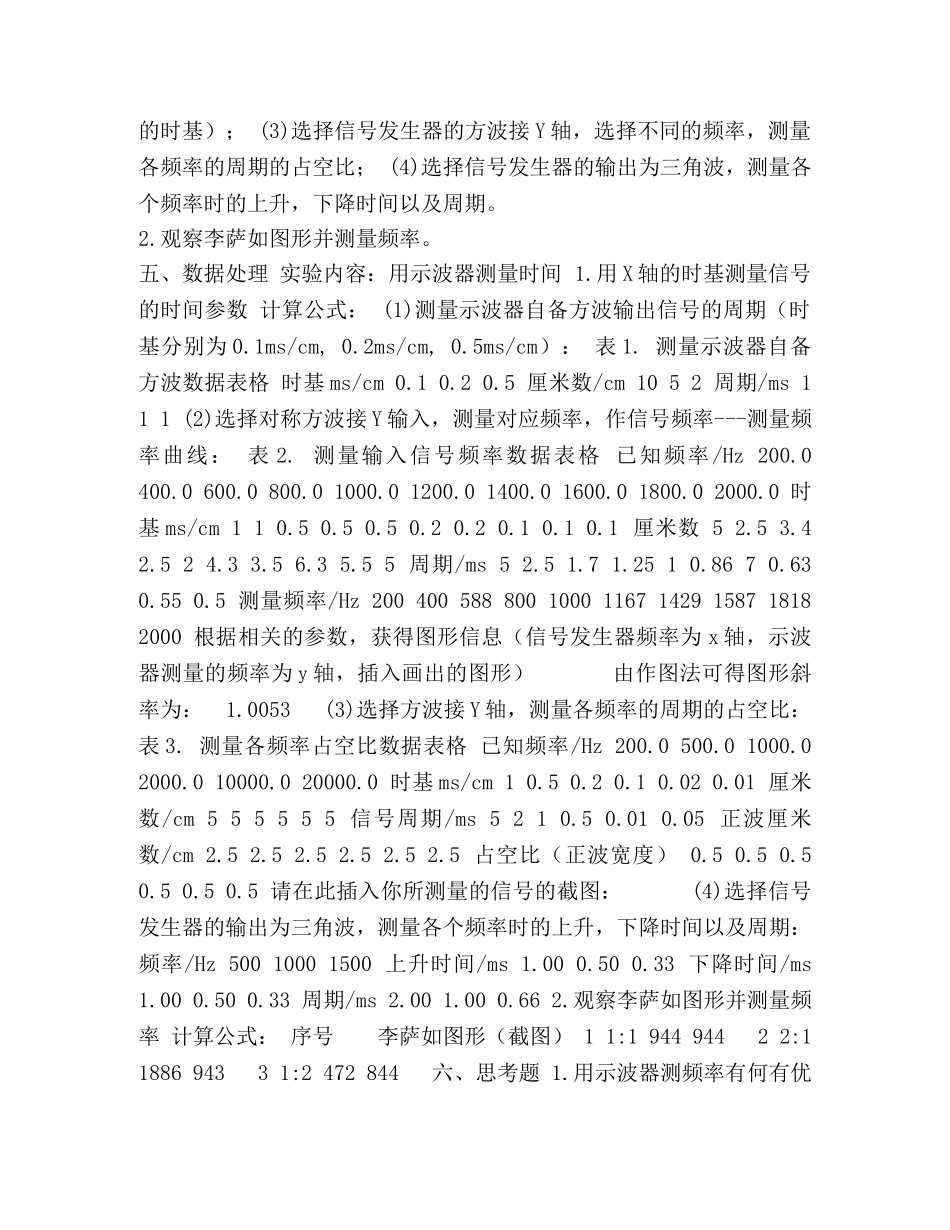

2020422115728示波器实验示波器实验报告一、实验目的1.了解示波器的基本原理和结构；2.学习使用示波器观察波形和测量信号周期及其时间参数。二、实验仪器示波器，信号发生器。三、实验原理1.示波器的基本结构：示波管、放大系统、衰减系统、扫描和同步系统、电源等。图1.示波器的结构示意图为了适用于多种量程，对于不同大小的信号，经衰减器分压后，得到大小相同的信号，经放大器放大后产生最大约20V左右的电压送至示波管的偏转板。2.用x轴时基测时间参数x轴扫描信号的周期，实际上是以时基单位（时间/cm或时间/度）来标示的。测量中，测量信号周期式中的波形厘米数，可以是信号一个周期的读数（可测待测信号的周期）、正脉冲（或负脉冲）的信号宽度的读数或待测信号波形的其他参数。3.用李萨如图形测信号的频率将不同的信号分别输入到y轴和x轴的输入端，当两个信号的频率满足一定的关系时，在荧光屏上将显示出李萨如图形，可用测量李萨如图形的相位参数或波形的切点数来测量时间参数。二个互相垂直的振动（有相同的自变量）的合成李萨如图形。频率相同而振幅和相位不同时，设两个正交正弦电压分别为：消去自变时t，得到的轨迹方程为：两正交正弦电压的相位差一定，频率比为一个有理数时，合成的圆形是一条稳定的闭合曲线。下图是几种频率比时的图形，频率比与图形的切点数之间有下列关系：图2.不同频率比的李萨如图形四、实验内容1.用X轴的时基测量信号的时间参数(1)测量示波器自备方波输出信号的周期；(2)选择信号发生器的对称方波接Y输入，信号频率为200Hz-2kHz（每隔200Hz测量一次），选择示波器合适的时基，测量对应频率的厘米数、周期和频率（注明X轴此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。的时基）；(3)选择信号发生器的方波接Y轴，选择不同的频率，测量各频率的周期的占空比；(4)选择信号发生器的输出为三角波，测量各个频率时的上升，下降时间以及周期。2.观察李萨如图形并测量频率。五、数据处理实验内容：用示波器测量时间1.用X轴的时基测量信号的时间参数计算公式：(1)测量示波器自备方波输出信号的周期（时基分别为0.1ms/cm,0.2ms/cm,0.5ms/cm）：表1.测量示波器自备方波数据表格时基ms/cm0.10.20.5厘米数/cm1052周期/ms111(2)选择对称方波接Y输入，测量对应频率，作信号频率---测量频率曲线：表2.测量输入信号频率数据表格已知频率/Hz200.0400.0600.0800.01000.01200.01400.01600.01800.02000.0时基ms/cm110.50.50.50.20.20.10.10.1厘米数52.53.42.524.33.56.35.55周期/ms52.51.71.2510.8670.630.550.5测量频率/Hz200400588800100011671429158718182000根据相关的参数，获得图形信息（信号发生器频率为x轴，示波器测量的频率为y轴，插入画出的图形）由作图法可得图形斜率为：1.0053(3)选择方波接Y轴，测量各频率的周期的占空比：表3.测量各频率占空比数据表格已知频率/Hz200.0500.01000.02000.010000.020000.0时基ms/cm10.50.20.10.020.01厘米数/cm555555信号周期/ms5210.50.010.05正波厘米数/cm2.52.52.52.52.52.5占空比（正波宽度）0.50.50.50.50.50.5请在此插入你所测量的信号的截图：(4)选择信号发生器的输出为三角波，测量各个频率时的上升，下降时间以及周期：频率/Hz50010001500上升时间/ms1.000.500.33下降时间/ms1.000.500.33周期/ms2.001.000.662.观察李萨如图形并测量频率计算公式：序号李萨如图形（截图）11:194494422:1188694331:2472844六、思考题1.用示波器测频率有何有优此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。缺点？优点：可以直观的观察出波形缺点：主要是误差大,因为示波器显示的是波形,我们只能读出波的周期(时间),通常是毫秒级甚至更小的数量级的,而频率是周期的倒数,这样读出的周期有一点误差计算出频率的误差就会被放大2.在本实验中，观察李萨如图形时，为什么得不到稳定的图形？因为输入的电压信号是交流电压，不是恒定电压，也就是说输入信号其实是个变化值七、实验总结：通过各位老师的努力下，我认真地完成了此次实验，并了解示波器原理相关知识，同时还具体示波器运用及其意义。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。
