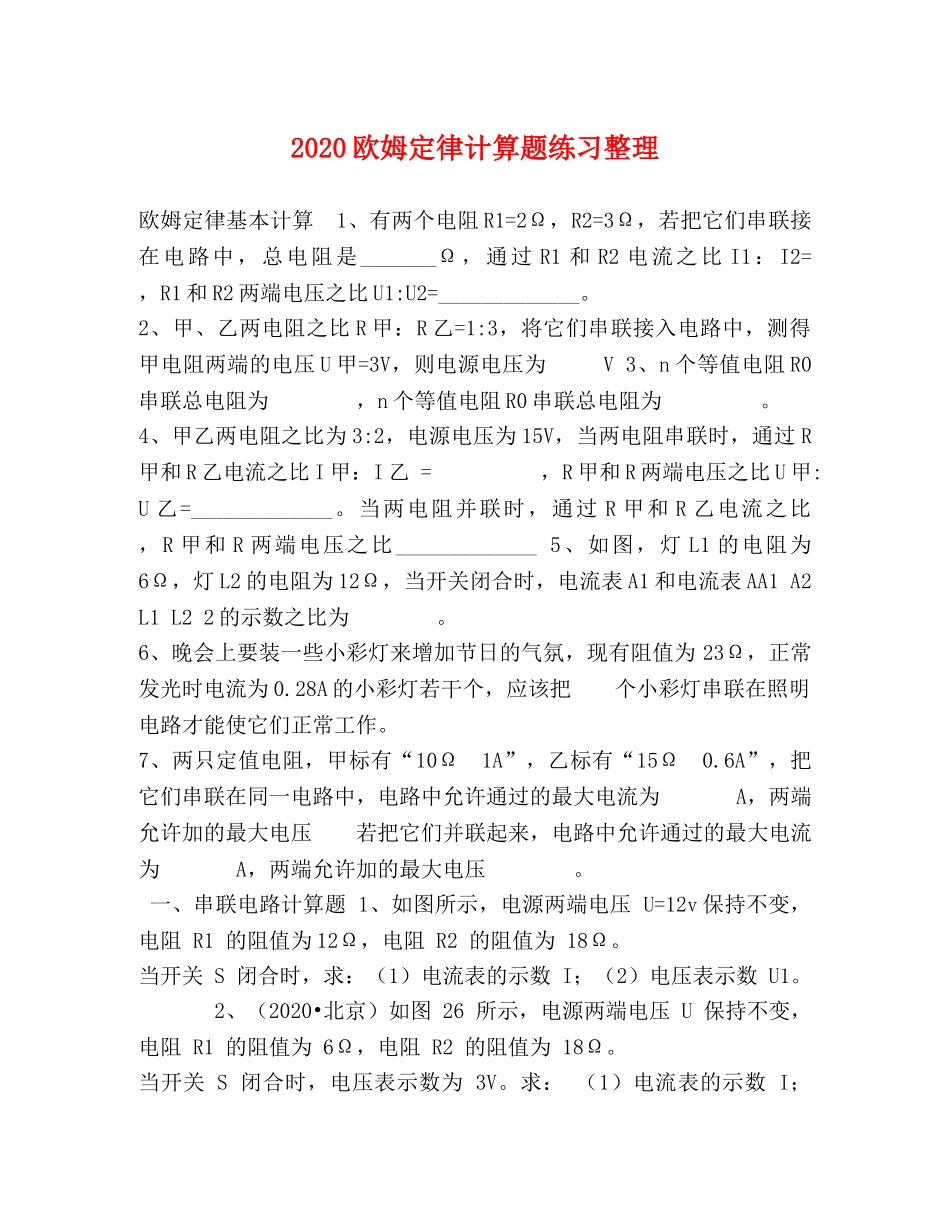

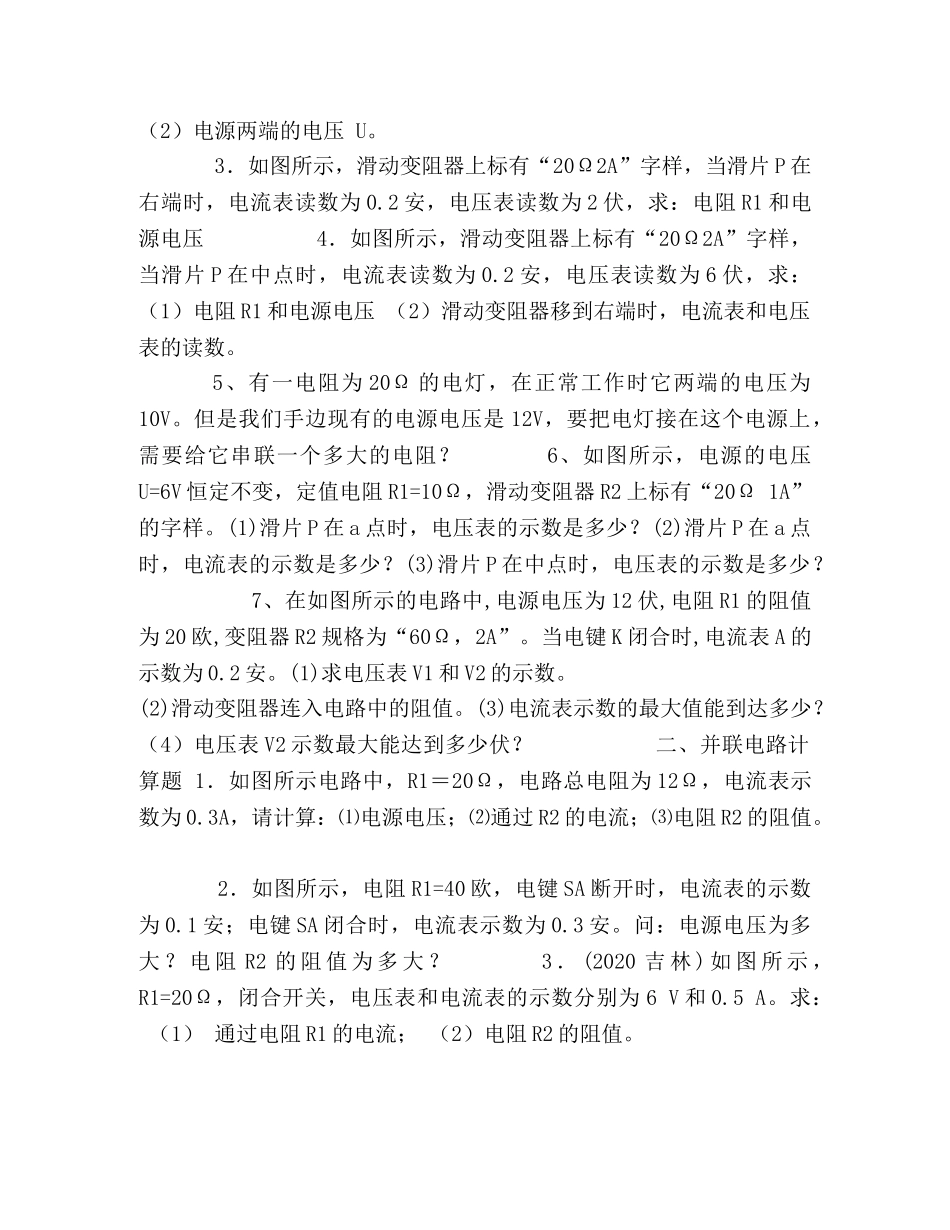

2020欧姆定律计算题练习整理欧姆定律基本计算1、有两个电阻R1=2Ω，R2=3Ω，若把它们串联接在电路中，总电阻是_______Ω，通过R1和R2电流之比I1：I2=，R1和R2两端电压之比U1:U2=_____________。2、甲、乙两电阻之比R甲：R乙=1:3，将它们串联接入电路中，测得甲电阻两端的电压U甲=3V，则电源电压为V3、n个等值电阻R0串联总电阻为，n个等值电阻R0串联总电阻为。4、甲乙两电阻之比为3:2，电源电压为15V，当两电阻串联时，通过R甲和R乙电流之比I甲：I乙=，R甲和R两端电压之比U甲:U乙=_____________。当两电阻并联时，通过R甲和R乙电流之比，R甲和R两端电压之比_____________5、如图，灯L1的电阻为6Ω，灯L2的电阻为12Ω，当开关闭合时，电流表A1和电流表AA1A2L1L22的示数之比为。6、晚会上要装一些小彩灯来增加节日的气氛，现有阻值为23Ω，正常发光时电流为0.28A的小彩灯若干个，应该把个小彩灯串联在照明电路才能使它们正常工作。7、两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为A，两端允许加的最大电压若把它们并联起来，电路中允许通过的最大电流为A，两端允许加的最大电压。一、串联电路计算题1、如图所示，电源两端电压U=12v保持不变，电阻R1的阻值为12Ω，电阻R2的阻值为18Ω。当开关S闭合时，求：（1）电流表的示数I；（2）电压表示数U1。2、（2020•北京）如图26所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω。当开关S闭合时，电压表示数为3V。求：（1）电流表的示数I；此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。（2）电源两端的电压U。3．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在右端时，电流表读数为0.2安，电压表读数为2伏，求：电阻R1和电源电压4．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.2安，电压表读数为6伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。5、有一电阻为20Ω的电灯，在正常工作时它两端的电压为10V。但是我们手边现有的电源电压是12V，要把电灯接在这个电源上，需要给它串联一个多大的电阻？6、如图所示，电源的电压U=6V恒定不变，定值电阻R1=10Ω，滑动变阻器R2上标有“20Ω1A”的字样。(1)滑片P在a点时，电压表的示数是多少？(2)滑片P在a点时，电流表的示数是多少？(3)滑片P在中点时，电压表的示数是多少？7、在如图所示的电路中,电源电压为12伏,电阻R1的阻值为20欧,变阻器R2规格为“60Ω，2A”。当电键K闭合时,电流表A的示数为0.2安。(1)求电压表V1和V2的示数。(2)滑动变阻器连入电路中的阻值。(3)电流表示数的最大值能到达多少？（4）电压表V2示数最大能达到多少伏？二、并联电路计算题1．如图所示电路中，R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：⑴电源电压；⑵通过R2的电流；⑶电阻R2的阻值。2．如图所示，电阻R1=40欧，电键SA断开时，电流表的示数为0.1安；电键SA闭合时，电流表示数为0.3安。问：电源电压为多大？电阻R2的阻值为多大？3．(2020吉林)如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A。求：（1）通过电阻R1的电流；（2）电阻R2的阻值。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。4．（2020•衡阳）小林用一个电流表和一个阻值为10Ω的电阻R0来测某未知电阻Rx的阻值，设计了如图所示的电路，在只闭合S的情况下，电流表的示数为0.6A；再同时闭合S、S1时，电流表的示数为0.9A，电源电压不变，求：（1）电源电压；（2）电阻Rx的阻值。5．如图所示，电阻R1为5欧，电阻R1为10欧，闭合电键S时，电流表示数为1.5安；求：（1）电源电压；（2）通过电阻R2的电流。三、电路变化题1．（2020厦门）如图所示，R1=25Ω，小灯泡L的规格为“2.5V0.3A”,电源电压保持不变。（1）S1、S2都断开时，小灯泡L正常发光，求电源电压。（2）S1、S2都闭合时，电流表示数变为0.6A，求R2的阻值。2、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6...
