钎焊方法及工艺通用课件VIP免费

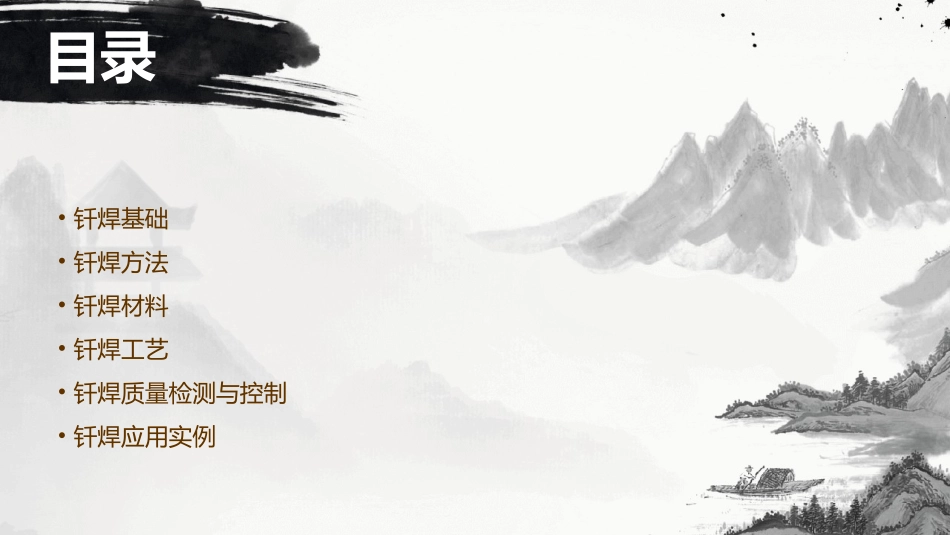

钎焊方法及工艺通用课件目录•钎焊基础•钎焊方法•钎焊材料•钎焊工艺•钎焊质量检测与控制•钎焊应用实例01钎焊基础总结词钎焊是一种利用熔点低于母材的填充金属（钎料）将母材连接起来的工艺方法。详细描述钎焊是一种通过熔化填充金属（钎料）来连接母材的工艺方法。在焊接过程中，钎料在比母材熔点低的温度下熔化，润湿母材表面，通过液态钎料与固态母材之间的原子或分子间的相互扩散，实现母材的连接。钎焊定义钎焊原理钎焊的原理主要是通过液态钎料与固态母材之间的润湿、扩散和凝固等物理化学过程实现连接。总结词在钎焊过程中，液态钎料在母材表面润湿，并扩散到母材的晶格中，形成钎焊接头。液态钎料与固态母材之间的相互作用取决于钎料的成分、母材的表面状态以及焊接温度和时间等因素。在焊接过程中，液态钎料与固态母材之间的原子或分子的相互扩散，使得母材表面的氧化膜被破坏并形成新的金属间化合物，从而实现母材的连接。详细描述VS钎焊的主要特点包括接头强度高、密封性好、对母材热影响小、易于实现自动化等。详细描述由于钎焊所使用的钎料熔点低于母材熔点，因此焊接过程中对母材的热影响较小，可以避免母材过热导致性能下降的问题。此外，钎焊可以获得较高的接头强度和良好的密封性能，适用于各种金属材料的连接。另外，钎焊操作简便，易于实现自动化生产，可以提高生产效率和产品质量。总结词钎焊特点02钎焊方法火焰钎焊通常使用乙炔、丙烷或天然气作为燃料，并使用氧气作为助燃剂。火焰钎焊具有设备简单、操作灵活、适用于各种材料和接头形状等优点，但焊接质量受操作技能影响较大。火焰钎焊是一种使用可燃气体和氧气的火焰加热工件，将填充材料熔入接头间隙的焊接方法。火焰钎焊感应钎焊是一种利用高频电磁场在工件中产生涡流的热量熔化填充材料的焊接方法。感应钎焊适用于各种金属材料的焊接，具有加热速度快、效率高、节能环保等优点。感应钎焊需要使用专门设计的感应线圈和电源，同时对工件的形状和尺寸有一定的要求。感应钎焊炉中钎焊是一种将工件放入炉中进行加热，同时熔化填充材料的焊接方法。炉中钎焊适用于大量生产、大型工件或需要均匀加热的场合，具有工艺稳定、生产效率高等优点。炉中钎焊需要使用专门的炉子和控制系统，同时对填充材料的选择和工艺参数的控制也有一定的要求。炉中钎焊电阻钎焊是一种利用电流通过工件产生热量熔化填充材料的焊接方法。电阻钎焊适用于各种金属材料的焊接，具有加热速度快、能量利用率高、焊接质量稳定等优点。电阻钎焊需要使用专门的电极和电源，同时对工件的表面处理和填充材料的选择也有一定的要求。电阻钎焊超声波钎焊超声波钎焊是一种利用超声波振动将填充材料熔入接头间隙的焊接方法。超声波钎焊适用于各种金属材料的焊接，具有焊接速度快、质量稳定、操作简便等优点。超声波钎焊需要使用专门的超声波发生器和工具头，同时对工件的表面处理和填充材料的选择也有一定的要求。03钎焊材料主要包括铜基、银基、金基、镍基等钎料，具有较高的熔点和硬度，适合连接相同或相似材料的母材。硬钎料主要包括锡基、铅基、锌基等钎料，熔点较低，适用于连接不同材料的母材，但接头强度较低。软钎料在钎料中加入活性元素，如硼、硅等，以提高钎料的润湿性和接头强度。活性钎料钎料种类根据母材种类和性能选择合适的钎料，以确保接头具有良好的强度和可靠性。根据使用环境和温度选择合适的钎料，以满足耐腐蚀、耐高温等要求。根据加工工艺和成本选择合适的钎料，以降低生产成本和提高生产效率。钎料选择去除母材表面的氧化膜和其他杂质，提高钎料的润湿性和接头强度。去膜剂防氧化剂钎剂残留物在焊接过程中防止钎料和母材表面氧化，提高焊接质量。在焊接完成后，钎剂残留物应清理干净，以避免对母材造成腐蚀或影响后续加工工艺。030201钎剂作用04钎焊工艺去除待焊工件表面的油污、锈迹和氧化膜，保证焊接质量。表面清理将待焊工件按照设计要求进行装配和定位，确保焊接过程中工件不会发生移动。装配定位对工件进行预热，以降低焊接过程中的热应力，防止工件变形。预热处理预处理工艺钎剂使用在焊接过程中使用钎剂，以去除...
