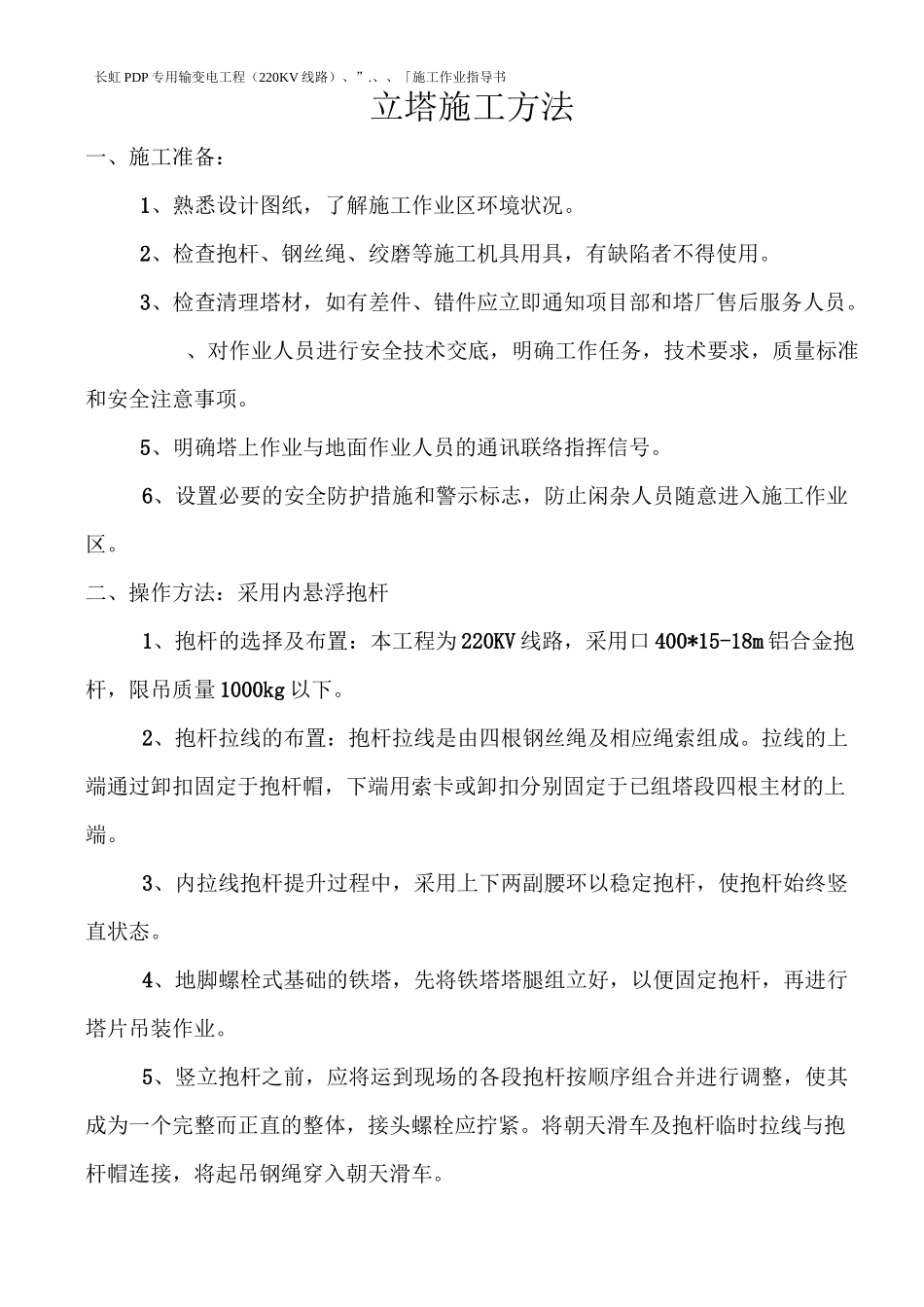

长虹PDP专用输变电工程（220KV线路）、”.、、「施工作业指导书立塔施工方法一、施工准备：1、熟悉设计图纸，了解施工作业区环境状况。2、检查抱杆、钢丝绳、绞磨等施工机具用具，有缺陷者不得使用。3、检查清理塔材，如有差件、错件应立即通知项目部和塔厂售后服务人员。、对作业人员进行安全技术交底，明确工作任务，技术要求，质量标准和安全注意事项。5、明确塔上作业与地面作业人员的通讯联络指挥信号。6、设置必要的安全防护措施和警示标志，防止闲杂人员随意进入施工作业区。二、操作方法：采用内悬浮抱杆1、抱杆的选择及布置：本工程为220KV线路，采用口400*15-18m铝合金抱杆，限吊质量1000kg以下。2、抱杆拉线的布置：抱杆拉线是由四根钢丝绳及相应绳索组成。拉线的上端通过卸扣固定于抱杆帽，下端用索卡或卸扣分别固定于已组塔段四根主材的上端。3、内拉线抱杆提升过程中，采用上下两副腰环以稳定抱杆，使抱杆始终竖直状态。4、地脚螺栓式基础的铁塔，先将铁塔塔腿组立好，以便固定抱杆，再进行塔片吊装作业。5、竖立抱杆之前，应将运到现场的各段抱杆按顺序组合并进行调整，使其成为一个完整而正直的整体，接头螺栓应拧紧。将朝天滑车及抱杆临时拉线与抱杆帽连接，将起吊钢绳穿入朝天滑车。长虹PDP专用输变电工程（220KV线路）施工作业指导书长虹PDP专用输变电工程（220KV线路）施工作业指导书10、杆塔部件组装有困难时，应查明原因，严禁强行组装。11、个别螺孔需扩孔时，扩孔部分不应超过3mm，当扩孔需超过3mm时，应先堵焊再重新打孔，并应进行防锈处理，严禁用气割进行扩孔或烧孔。12、杆塔连接螺栓在组立结束时，必须全部紧固一次，架线后还应复紧一遍。13、杆塔中间验收时若发现螺栓不紧固超过5%。，即不予以验收。必须重新紧固后再验收。架线施工方法一、施工准备：1、核对设计图纸，确定导线（地线）用量。2、熟悉施工段地形地貌，环境状况。3、选择展线路径，必要时进行修路或砍伐通道。4、组织足够的人力，对作业人员和参与施工的人员进行安全、技术交底，并明确指派小组负责人和安全监护人。5、检查架线工用具，不合格者不准使用。6、对需展放的导线、避雷线进行认真的外观检查，发现损伤胶断头等缺陷，需查明原因并妥善处理。二、操作方法：1.展线。在施工负责人和小组负责人的指挥下，按计划顺序依次展放导（地）线。本工程采用张力放线。首先对牵引绳的展放。跨越电力线、通讯线、公路、河流时，必须有可靠的施工措施，并事先与相关主管部门联系，必要时将其施工措施送相关主管部门审查备案。放线滑车应符合下列规定：A）钢芯铝绞线与滑轮槽底轮径之比不宜小于20；钢绞线与滑轮槽底轮长虹PDP专用输变电工程（220KV线路）施工作业指导书径之比不宜小于15。B）对于严重上扬或垂直档距甚大处的放线滑车，应验算并作特殊的结构。C)滑轮应采用滚动轴承，妥善保管使用。D)滑轮所用材料应与导线、地线相适应，保证民(地)线通过时不受损伤。2.牵引导线地线时，通讯联系必须畅通。重要的交叉跨越、转角杆塔应设专人监护。3.卡线器安装、拆除时禁止在导线上滑动和转动，应预先测量安装位置，争取一次安装到位，并在卡线器后方导线上安装胶管保护。4.高空临时锚线，卡线器以外的导线尾线应用软绳吊好，防止尾线下垂在卡线器处急剧弯曲。5.凡与导线直接接触的临锚小车、直梯等均应有隔离保护措施。6.过轮临锚应分离安装，避免临锚绳与导线同槽压伤导线。7.安装附件使用的提线钢绳应采取隔离保护措施，提线钩应包胶处理，提线钩与导线接触长度不小于50mm。8.应采取措施缩短放线、紧线和附件安装和施工工序作业的间隔时间，以减少导线在滑车中的停留时间。9.紧线施工前应根据施工荷载验算耐张、转角型杆塔强度，必要时应装设临时拉线或进行补强。10.紧线弧垂观测A)紧线段在5档以下，靠近中间选择一档；B)紧线段在6~12档时，靠近两端各选择一档；C)紧线段在12档以上，靠近两端及中间各选择一档；长虹PDP专用输变电工程（220KV线路）施工作业指导书D)观测档宜选择档距较大和悬挂点高差较小及接近代表档距的线档。E)弧垂观测档的数量可以根据现场条件适当增加，但不得减少。...
