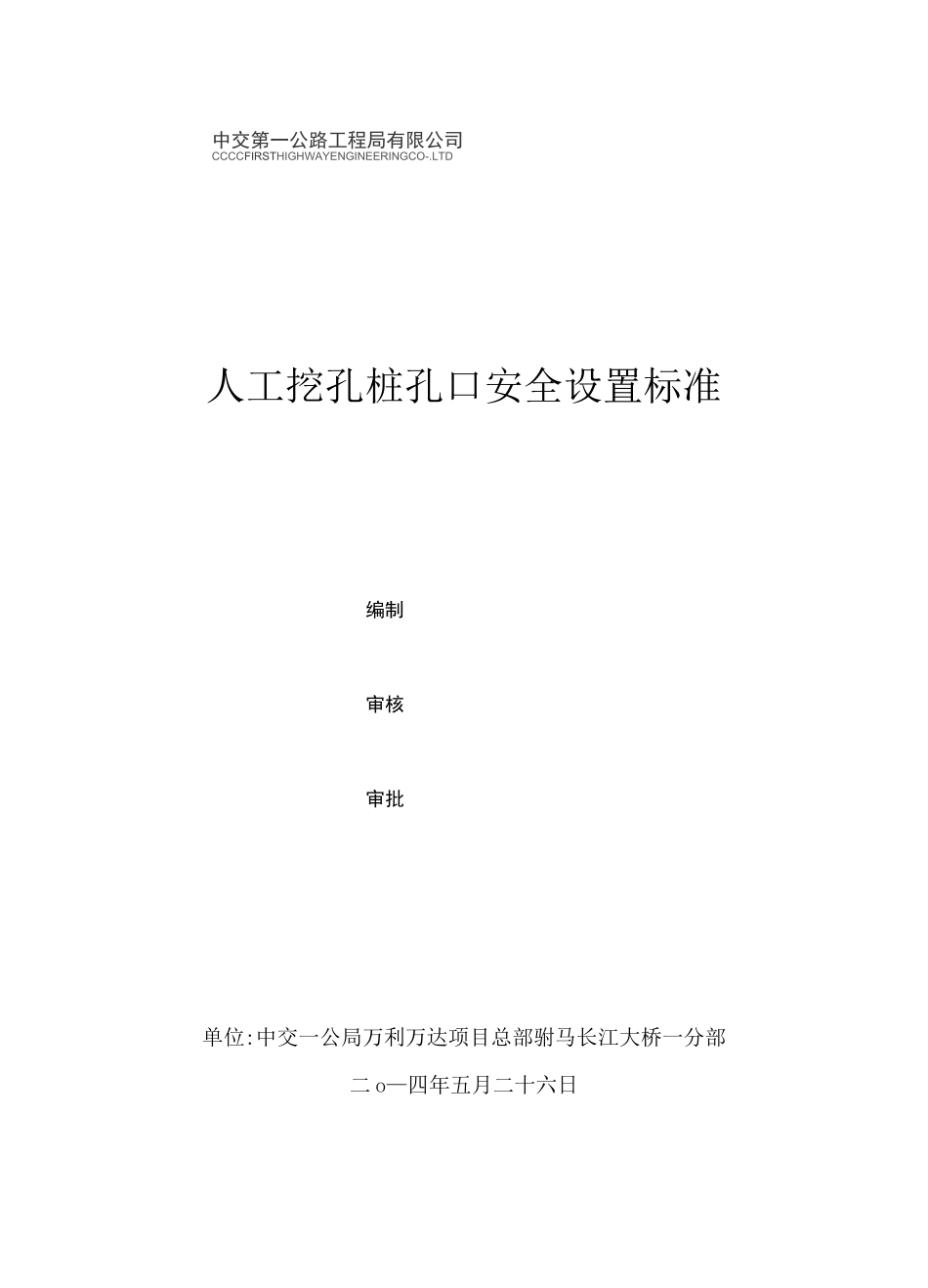

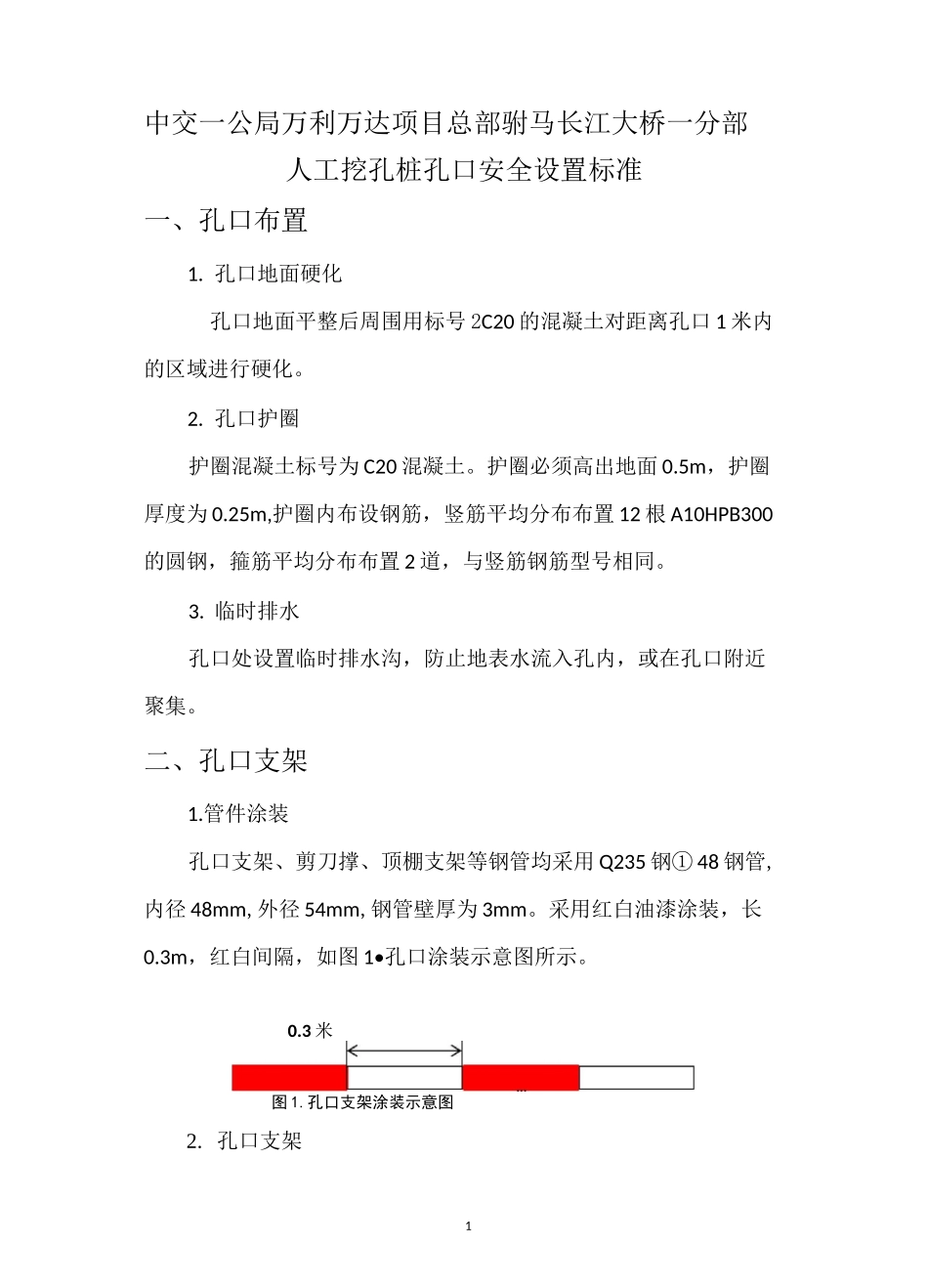

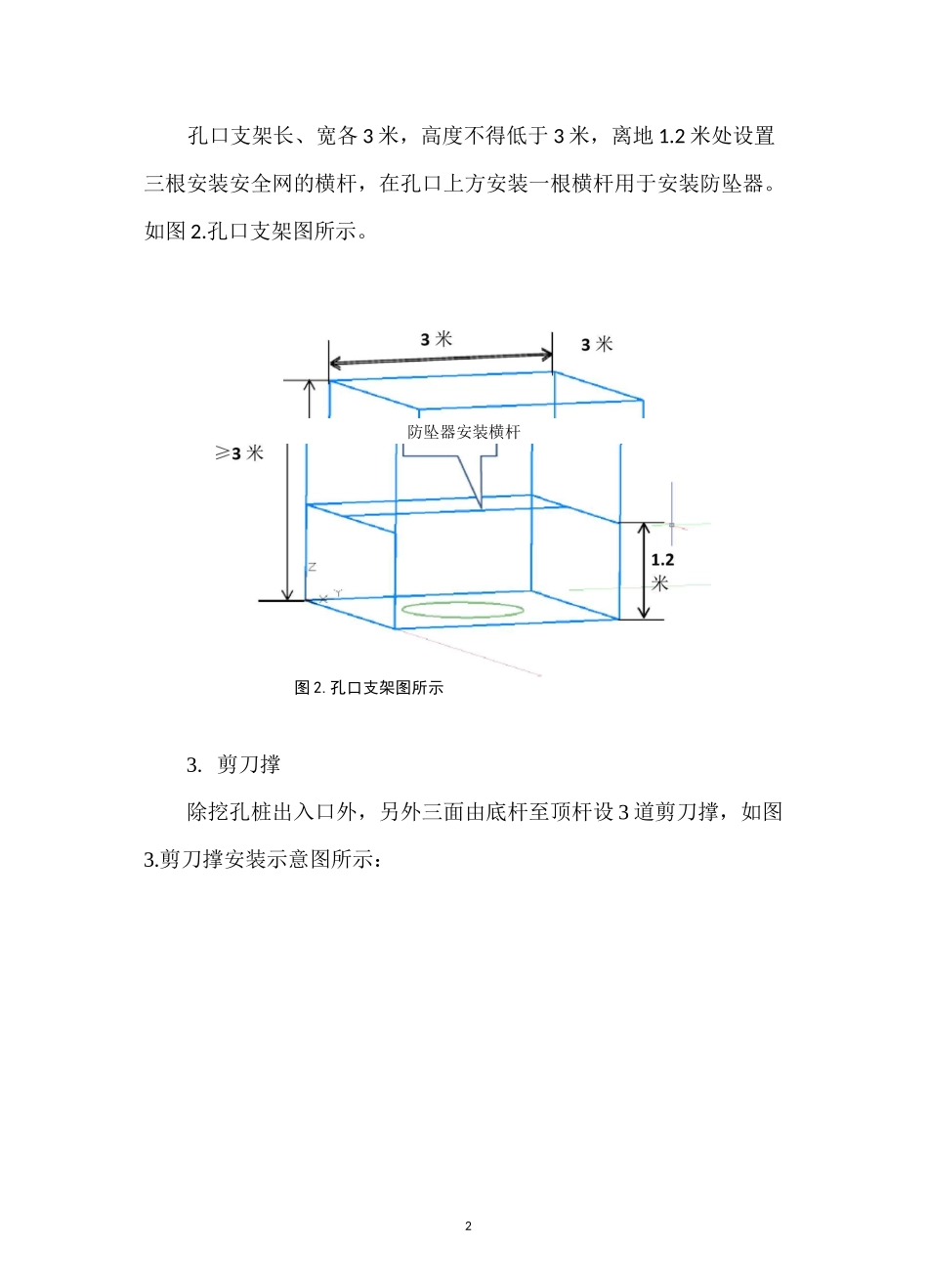

中交第一公路工程局有限公司CCCCFIRSTHIGHWAYENGINEERINGCO-.LTD人工挖孔桩孔口安全设置标准编制审核审批单位:中交一公局万利万达项目总部驸马长江大桥一分部二o—四年五月二十六日1中交一公局万利万达项目总部驸马长江大桥一分部人工挖孔桩孔口安全设置标准一、孔口布置1.孔口地面硬化孔口地面平整后周围用标号2C20的混凝土对距离孔口1米内的区域进行硬化。2.孔口护圈护圈混凝土标号为C20混凝土。护圈必须高出地面0.5m，护圈厚度为0.25m,护圈内布设钢筋，竖筋平均分布布置12根A10HPB300的圆钢，箍筋平均分布布置2道，与竖筋钢筋型号相同。3.临时排水孔口处设置临时排水沟，防止地表水流入孔内，或在孔口附近聚集。二、孔口支架1.管件涂装孔口支架、剪刀撑、顶棚支架等钢管均采用Q235钢①48钢管,内径48mm,外径54mm,钢管壁厚为3mm。采用红白油漆涂装，长0.3m，红白间隔，如图1•孔口涂装示意图所示。0.3米图1.孔口支架涂装示意图2.孔口支架2孔口支架长、宽各3米，高度不得低于3米，离地1.2米处设置三根安装安全网的横杆，在孔口上方安装一根横杆用于安装防坠器。如图2.孔口支架图所示。防坠器安装横杆图2.孔口支架图所示3.剪刀撑除挖孔桩出入口外，另外三面由底杆至顶杆设3道剪刀撑，如图3.剪刀撑安装示意图所示：3剪刀撑3.剪刀撑安装示意图4.顶棚支架为固定顶棚，在洞口支架上方每隔0.5米设置顶棚支架1根，共5U4根，详见图4.顶棚支架示意图图4.顶棚支架示意图顶棚支架0.5米安全A层安全网进行围护，详见图5.顶棚和安全网设置。透明彩钢图5.顶棚和安全网设置44.顶棚和安全网未达到防雨的目的，同时兼顾采光性能，顶棚采用透明彩钢板铺设，同时为防止周围人员不慎坠入孔中，在进出孔外的另外三侧用4三、提升设备提升设备的配重必须使用预制水泥块码放整齐，严禁使用装有水泥、土石的编织袋或其它物品代替。四、防坠器、安全绳、卷扬机行程限制器防坠器必须安装在专门设置的横杆上，注意保持与除渣提升设备的钢丝绳保持一定的距离，并且不与护壁摩擦。上下孔洞的作业5人员使用时将防坠器锁扣固定到穿戴好的安全绳上。孔口人员必须佩戴安全绳并将其牢固地固定在孔口支架上。在卷扬机上安装行程限制器，防止卷扬机提升时因控制开关故障或误操作导致除渣桶冲顶掉落，造成物体打击事故。在挖孔桩孔口必须安装钢制爬梯，以供孔下作业人员进出使用。五、临时用电电施工管理应遵照《施工现场临时用电安全技术规范》(JGJ46-2005)中相关规定，必须采用“TN-S”系统，并严格执行“三级配电、二级保护”以及“一机、一闸、一箱、一漏”的配电原则，规范接线、接地措施等。孔内照明用电必须使用36V以下的安全电压。六、孔口覆盖在施工间隙和每天收工前，必须使用专用孔口覆盖网对孔口进行覆盖。七、通风设备对于深度超过10m的挖孔桩必须采用强制通风设备，在每天下孔作业前必须提前15分钟通风，并对孔内气体进行检测，确认空气指标合格后再下孔作业。6中交一公局万利万达项目总部驸马长江大桥一分部2014年05月26日7附件：图1.搭设防雨棚，洞口周围1米内要硬化。如洞口低于地面需要放坡，并做好排水沟并安装安全护栏。图2.配备防坠器、行程限制开关、无人施工时用防护网覆盖，挡雨棚不得安装在锁口上。行程开防护防坠8图3.吊钩要有防脱钩装置、钢丝绳固定需要有三个固定卡子。图4.配备强制通风设备，工人下井前通风15分钟，配备钢制爬梯和安全警示标牌-强制通风设安全警示标钢制爬开关9图5.配重不得使用装填沙石的编织袋等物品，必须使用预制混凝土块。
