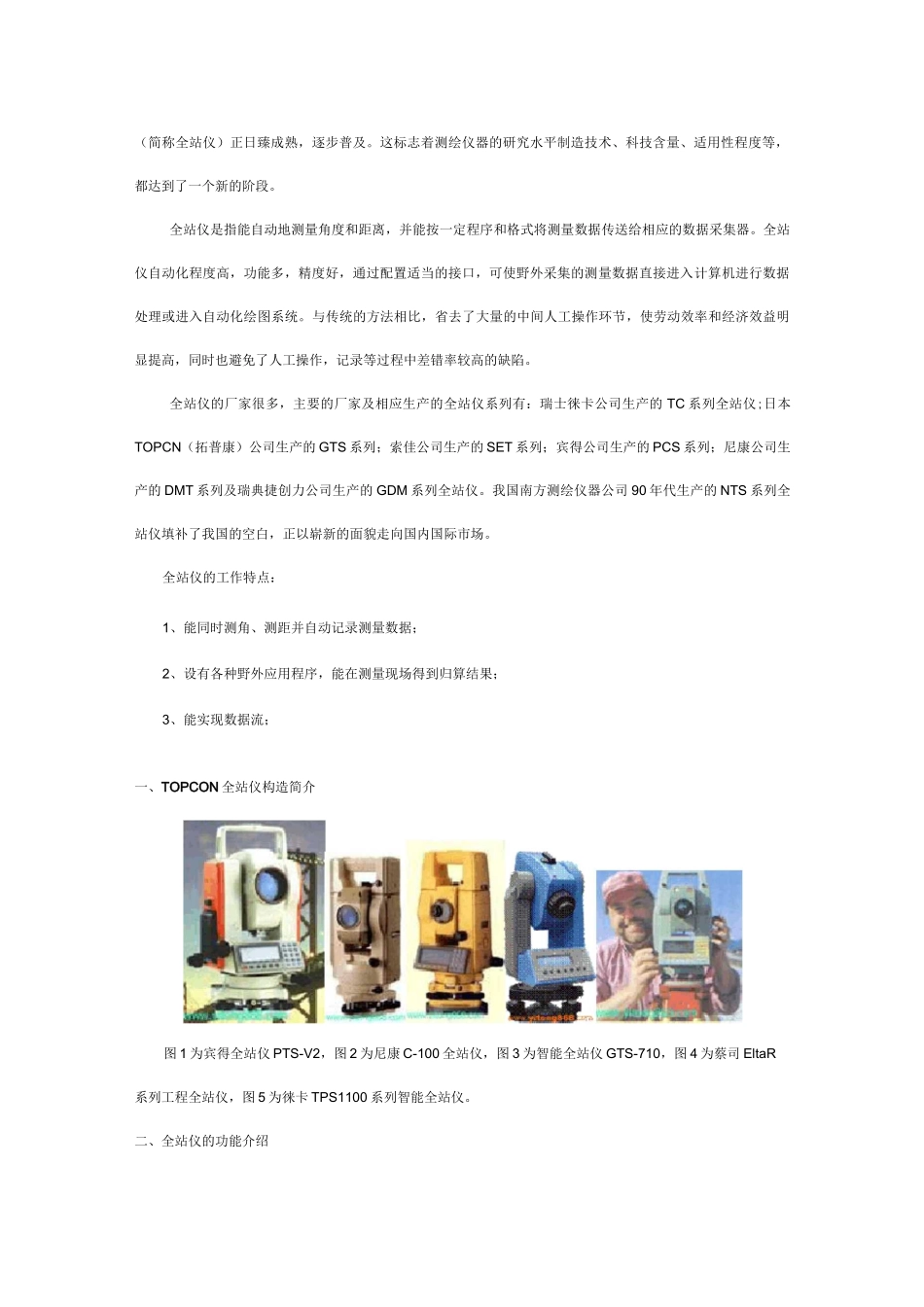

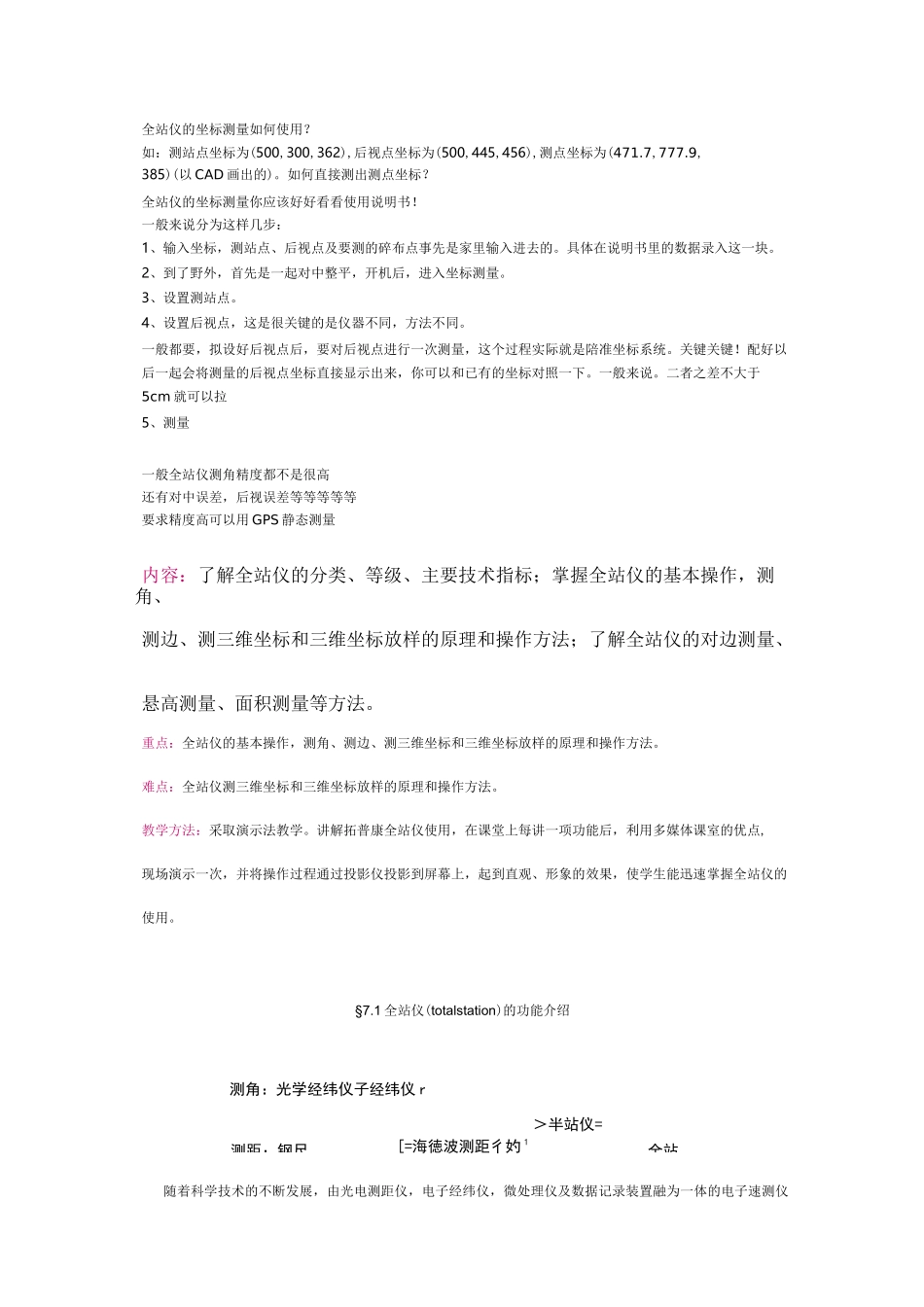

测距：钢尺全站全站仪的坐标测量如何使用？如：测站点坐标为(500,300,362),后视点坐标为(500,445,456),测点坐标为(471.7,777.9,385)(以CAD画出的)。如何直接测出测点坐标？全站仪的坐标测量你应该好好看看使用说明书！一般来说分为这样几步：1、输入坐标，测站点、后视点及要测的碎布点事先是家里输入进去的。具体在说明书里的数据录入这一块。2、到了野外，首先是一起对中整平，开机后，进入坐标测量。3、设置测站点。4、设置后视点，这是很关键的是仪器不同，方法不同。一般都要，拟设好后视点后，要对后视点进行一次测量，这个过程实际就是陪准坐标系统。关键关键！配好以后一起会将测量的后视点坐标直接显示出来，你可以和已有的坐标对照一下。一般来说。二者之差不大于5cm就可以拉5、测量一般全站仪测角精度都不是很高还有对中误差，后视误差等等等等等要求精度高可以用GPS静态测量内容：了解全站仪的分类、等级、主要技术指标；掌握全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法；了解全站仪的对边测量、悬高测量、面积测量等方法。重点：全站仪的基本操作，测角、测边、测三维坐标和三维坐标放样的原理和操作方法。难点：全站仪测三维坐标和三维坐标放样的原理和操作方法。教学方法：采取演示法教学。讲解拓普康全站仪使用，在课堂上每讲一项功能后，利用多媒体课室的优点,现场演示一次，并将操作过程通过投影仪投影到屏幕上，起到直观、形象的效果，使学生能迅速掌握全站仪的使用。§7.1全站仪(totalstation)的功能介绍测角：光学经纬仪子经纬仪r＞半站仪=[=海徳波测距彳妁1随着科学技术的不断发展，由光电测距仪，电子经纬仪，微处理仪及数据记录装置融为一体的电子速测仪（简称全站仪）正日臻成熟，逐步普及。这标志着测绘仪器的研究水平制造技术、科技含量、适用性程度等，都达到了一个新的阶段。全站仪是指能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统。与传统的方法相比，省去了大量的中间人工操作环节，使劳动效率和经济效益明显提高，同时也避免了人工操作，记录等过程中差错率较高的缺陷。全站仪的厂家很多，主要的厂家及相应生产的全站仪系列有：瑞士徕卡公司生产的TC系列全站仪;日本TOPCN（拓普康）公司生产的GTS系列；索佳公司生产的SET系列；宾得公司生产的PCS系列；尼康公司生产的DMT系列及瑞典捷创力公司生产的GDM系列全站仪。我国南方测绘仪器公司90年代生产的NTS系列全站仪填补了我国的空白，正以崭新的面貌走向国内国际市场。全站仪的工作特点：1、能同时测角、测距并自动记录测量数据；2、设有各种野外应用程序，能在测量现场得到归算结果；3、能实现数据流；一、TOPCON全站仪构造简介图1为宾得全站仪PTS-V2，图2为尼康C-100全站仪，图3为智能全站仪GTS-710，图4为蔡司EltaR系列工程全站仪，图5为徕卡TPS1100系列智能全站仪。二、全站仪的功能介绍1、角度测量（angleobservation）（1）功能：可进行水平角、竖直角的测量。（2）方法：与经纬仪相同，若要测出水平角ZAOB，贝y：1）当精度要求不高时：瞄准A点——置零（0SET）——瞄准B点，记下水平度盘HR的大小。2）当精度要求高时：可用测回法（methodofobservationset）。操作步骤同用经纬仪操作一样，只是配置度盘时，按“置盘”（HSET）。2、距离测量（distancemeasurement）PSM、PPM的设置一一测距、测坐标、放样前。1）棱镜常数（PSM）的设置。一般：PRISM=0（原配棱镜），-30mm（国产棱镜）2）大气改正数（PPM）（乘常数）的设置。输入测量时的气温（TEMP）、气压（PRESS），或经计算后，输入PPM的值。（1）功能：可测量平距HD、高差VD和斜距SD（全站仪镜点至棱镜镜点间高差及斜距）（2）方法：照准棱镜点，按“测量”（MEAS）。3、坐标测量（coordinatemeasurement）（1）功能：可测量目标点的三维坐标（X，Y，H）。（2）测量原理若输入：方位角◎能，测站坐标（耳,%）；测得：水平角戸和平距°"...
