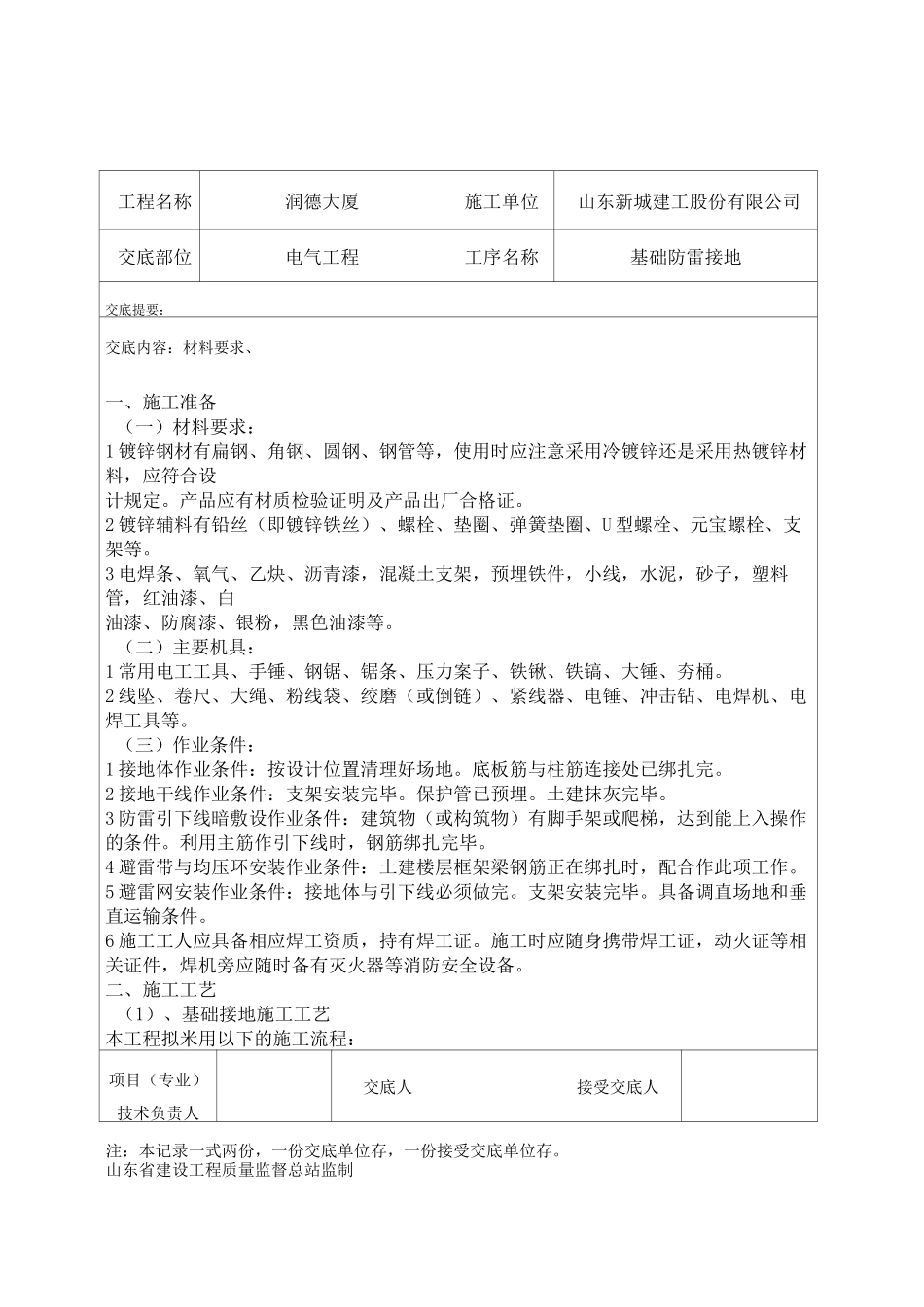

注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制工程名称润德大厦施工单位山东新城建工股份有限公司交底部位电气工程工序名称基础防雷接地交底提要：交底内容：材料要求、一、施工准备（一）材料要求：1镀锌钢材有扁钢、角钢、圆钢、钢管等，使用时应注意采用冷镀锌还是采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。2镀锌辅料有铅丝（即镀锌铁丝）、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。3电焊条、氧气、乙炔、沥青漆，混凝土支架，预埋铁件，小线，水泥，砂子，塑料管，红油漆、白油漆、防腐漆、银粉，黑色油漆等。（二）主要机具：1常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯桶。2线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。（三）作业条件：1接地体作业条件：按设计位置清理好场地。底板筋与柱筋连接处已绑扎完。2接地干线作业条件：支架安装完毕。保护管已预埋。土建抹灰完毕。3防雷引下线暗敷设作业条件：建筑物（或构筑物）有脚手架或爬梯，达到能上入操作的条件。利用主筋作引下线时，钢筋绑扎完毕。4避雷带与均压环安装作业条件：土建楼层框架梁钢筋正在绑扎时，配合作此项工作。5避雷网安装作业条件：接地体与引下线必须做完。支架安装完毕。具备调直场地和垂直运输条件。6施工工人应具备相应焊工资质，持有焊工证。施工时应随身携带焊工证，动火证等相关证件，焊机旁应随时备有灭火器等消防安全设备。二、施工工艺（1）、基础接地施工工艺本工程拟米用以下的施工流程：项目（专业）技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制鲁DQ—004工程名称润德大厦施工单位山东新城建工股份有限公司交底部位电气工程工序名称基础防雷接地注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录年月日鲁DQ—004工程名称润德大厦施工单位山东新城建工股份有限公司交底部位电气工程工序名称基础防雷接地注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制交底提要:交底内容：材料要求、钢筋做可靠焊接，每处防雷引下线要求两根桩基钢筋与防雷引下线两根主筋焊接；Q桩基钢筋与防雷引下线必须采用©12圆钢作为焊接材质。要求焊接长度为6倍直径，双面施焊，焊接饱满，无遗漏。图1：柱基钢筋体与承台钢筋体连接图(2)、屋面防雷施工工艺1、屋面防雷施工方法：在屋顶女儿墙上安装①12热镀锌圆钢作为避雷带，屋顶避雷带连接线采用①12锌圆钢在屋面刚性防水层内敷设，其网格不大于10m*10m或12m*8m。屋面避雷带与防雷引下线做可靠联结。屋顶用电设备，从配电箱引出的线路应穿钢管，钢管的一端与配电盘外露可导电部分相连，另一端与用电设备外露可导电部分保护罩相连，并就近与屋顶防雷装置相连，钢管因连接设备而在中间断开时应设跨接线。屋面上不同标高的避雷带应用①12镀锌圆钢焊接连通,交叉处应可靠焊接。屋面装饰金属杆,装饰构架钢筋，金属设备外壳等突出屋面的所有金属构件均应与接闪带可靠焊接连通。2、屋面防雷安装示意图交底人接受交底人技术交底记录年月日鲁DQ—004工程名称润德大厦施工单位山东新城建工股份有限公司交底部位电气工程工序名称基础防雷接地注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制交底提要:交底内容：材料要求、屋面避雷带安装施工要点：①明装避雷带支架水平间距为1米，转弯处为0.5米；②支架间距均匀，并应在一条水平线上。避雷带安装顺直、美观，转弯处相同弧度弯曲，固定可靠。④双面施焊，搭接长度为6倍直径，焊缝饱满、无遗漏；焊接完毕后及时清除药皮，并及时在焊缝处第一道涂刷防锈漆、第二道涂刷银粉漆。(2)明装避雷带支架制作、安装示意图(3)、等电位、局部等电位联接施工工艺1、本工程采用总等电位联接，总等电位端子箱通过结构柱上预留接地端子与基础接地装置连接。各楼层强、弱电...
