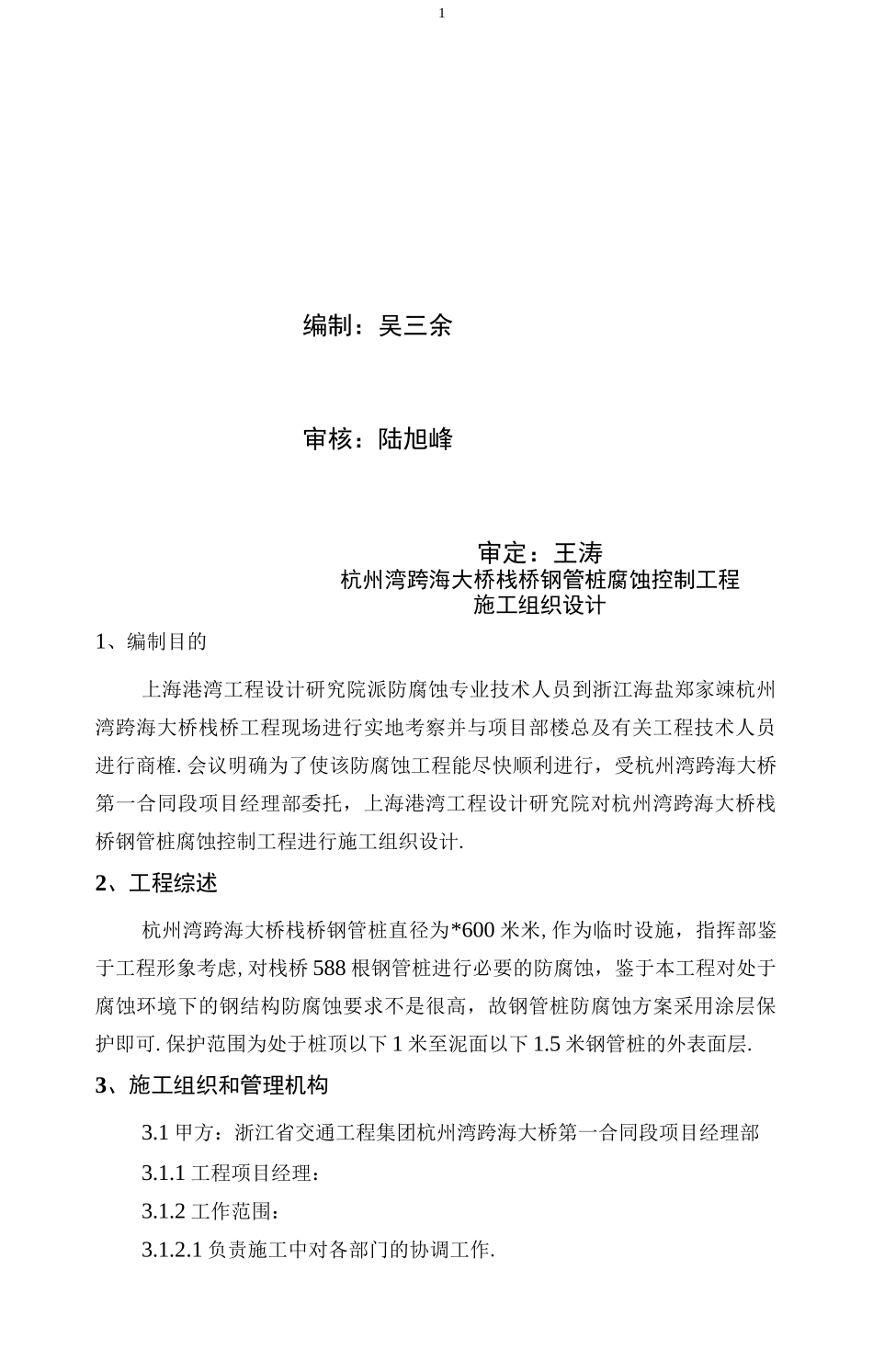

杭州湾跨海大桥栈桥钢管桩腐蚀控制工程施工组织设计中港第三航务工程局上海港湾工程设计研究院1编制：吴三余审核：陆旭峰审定：王涛杭州湾跨海大桥栈桥钢管桩腐蚀控制工程施工组织设计1、编制目的上海港湾工程设计研究院派防腐蚀专业技术人员到浙江海盐郑家竦杭州湾跨海大桥栈桥工程现场进行实地考察并与项目部楼总及有关工程技术人员进行商榷.会议明确为了使该防腐蚀工程能尽快顺利进行，受杭州湾跨海大桥第一合同段项目经理部委托，上海港湾工程设计研究院对杭州湾跨海大桥栈桥钢管桩腐蚀控制工程进行施工组织设计.2、工程综述杭州湾跨海大桥栈桥钢管桩直径为*600米米,作为临时设施，指挥部鉴于工程形象考虑,对栈桥588根钢管桩进行必要的防腐蚀，鉴于本工程对处于腐蚀环境下的钢结构防腐蚀要求不是很高，故钢管桩防腐蚀方案采用涂层保护即可.保护范围为处于桩顶以下1米至泥面以下1.5米钢管桩的外表面层.3、施工组织和管理机构3.1甲方：浙江省交通工程集团杭州湾跨海大桥第一合同段项目经理部3.1.1工程项目经理：3.1.2工作范围：3.1.2.1负责施工中对各部门的协调工作.23.1.2.2按合同要求进行施工的监督、检查、验收.3.123提供施工配合.3.2乙方：中港第三航务工程局上海港湾工程设计研究院321工程项目经理：陆旭峰321.1负责工程按规定要求进行全过程项目管理.3.2.1.2负责工程的施工管理、协调、监督和检查.3.2.1.3负责施工进度•3.2.2工程技术质量负责人：吴三余3.2.2.1负责按规定要求施工及施工中技术管理.3.2.2.2负责施工质量管理.323工程施工安全负责人：钱文彪323.1负责施工安全管理.4、施工总体部署和主要施工程序及技术要求4.1施工总体部署根据现场情况合理部署施工程序,对已经打好的钢管桩可采用搭建脚手架或简易工作平台，配合吊蓝作业施工•对尚未打下去的钢管桩在现场进行涂刷施工.4.2主要施工程序为了确保防腐蚀层的施工质量，确保栈桥的使用寿命，必须严格按照施工工艺要求施工.4.2.1对已经打好的钢管桩的施工程序422对尚未打下去的钢管桩的施工程序34.3主要施工技术要求4.3.1表面处理用角向磨光机打磨钢管桩表面，用干净麻布擦净表面灰尘，打磨后的钢管桩表面应无油污、浮灰、水份、铁锈等有害物质，除锈等级达到St3级标准.4.3.2涂装要求涂料在使用前应充分搅匀,不应有沉淀物，其配制严格按照厂家指定比例混合，混合温度在5°C至35°C之间.过期的涂料禁止使用，涂料各组分应精确计量，上道工序的质量情况应由质量代表进行检查，合格后，方能进行下道工序施工.本工程涂装方式釆用刷涂为主.4.3.3涂装施工温度要求涂装施工温度一般要求在5°C至35°C,超过该温度范围不宜施工.4.3.4稀释剂采用H103环氧漆稀释剂，用量应严格控制.4.3.5涂装间隔参见涂料技术规格书中要求.4.3.6养护钢管桩涂装后应在施工场地放置3天后使其完全固化后才能进行吊运、打桩，施工过程中应尽量避免硬物碰撞涂层,吊运过程中若钢丝绳无法避免涂层区域,则应在钢丝绳外表面采用包麻袋等措施以保护涂层.45、施工总进度计划5.1施工进度计划本工程施工进度原则上以甲方施工进度安排钢管桩涂装进度，但为了确保施工需要及考虑天气变数,在正常情况下，每天应提供不少于6根涂装好的钢管桩以备打桩使用.分项工程名称1.作量施工进度计划（天）施工天数备注24681020……90100110120130140150施工准备101.如遇不可抗力则工期顺延.24如工作量增加则工期顺延.现场涂刷528100搭建脚手架或简易工作平台施工6020扫尾工作—8竣工验收85.2劳动力计划本工程劳动力计划设想：搭建脚手架或简易工作平台施工分一组四人，每天完成3根;现场涂刷施工分二组，每组三人，每天完成6根;其他：配料组二人、后勤保障组一人•具体情况还需视现场实际情况而定.75.3材料计划由于本工程钢管桩所采取的防腐蚀层长度由于钢管桩所处位置不同而不同，故无法作出详细的材料计划,只能粗略估算，在工程开展之前提供整个工程总材料用量的1/4,以后材料用量根据现场情况再行商定.5.4施工场地计划本工程施工场地考虑甲方提供长X宽约14米X14米=196米2的场地,并提供涂装时能搁置10根钢管桩的铁架平台,平台尺寸为高60厘米、宽30厘米、长12米.5.5办公及生...
