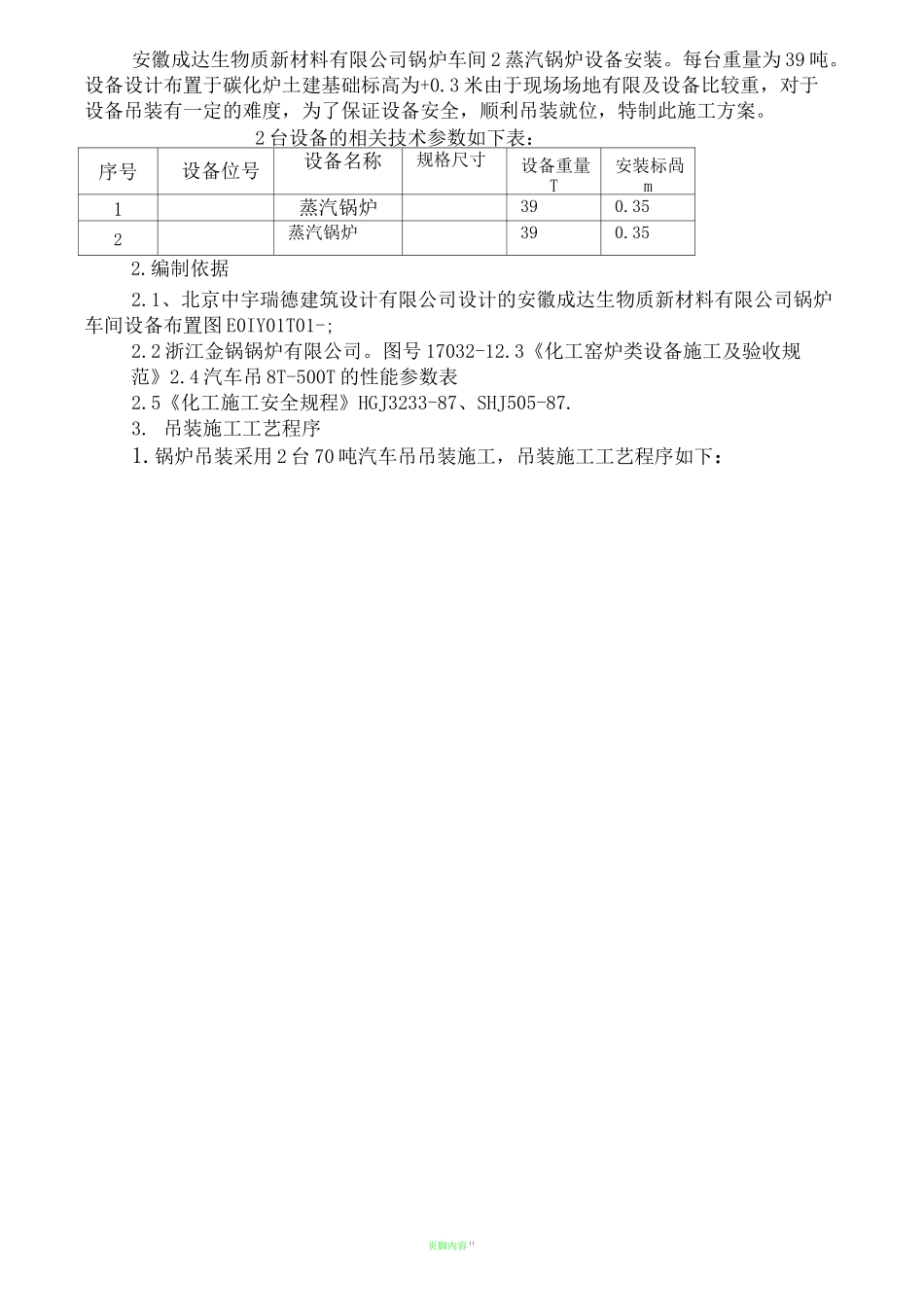

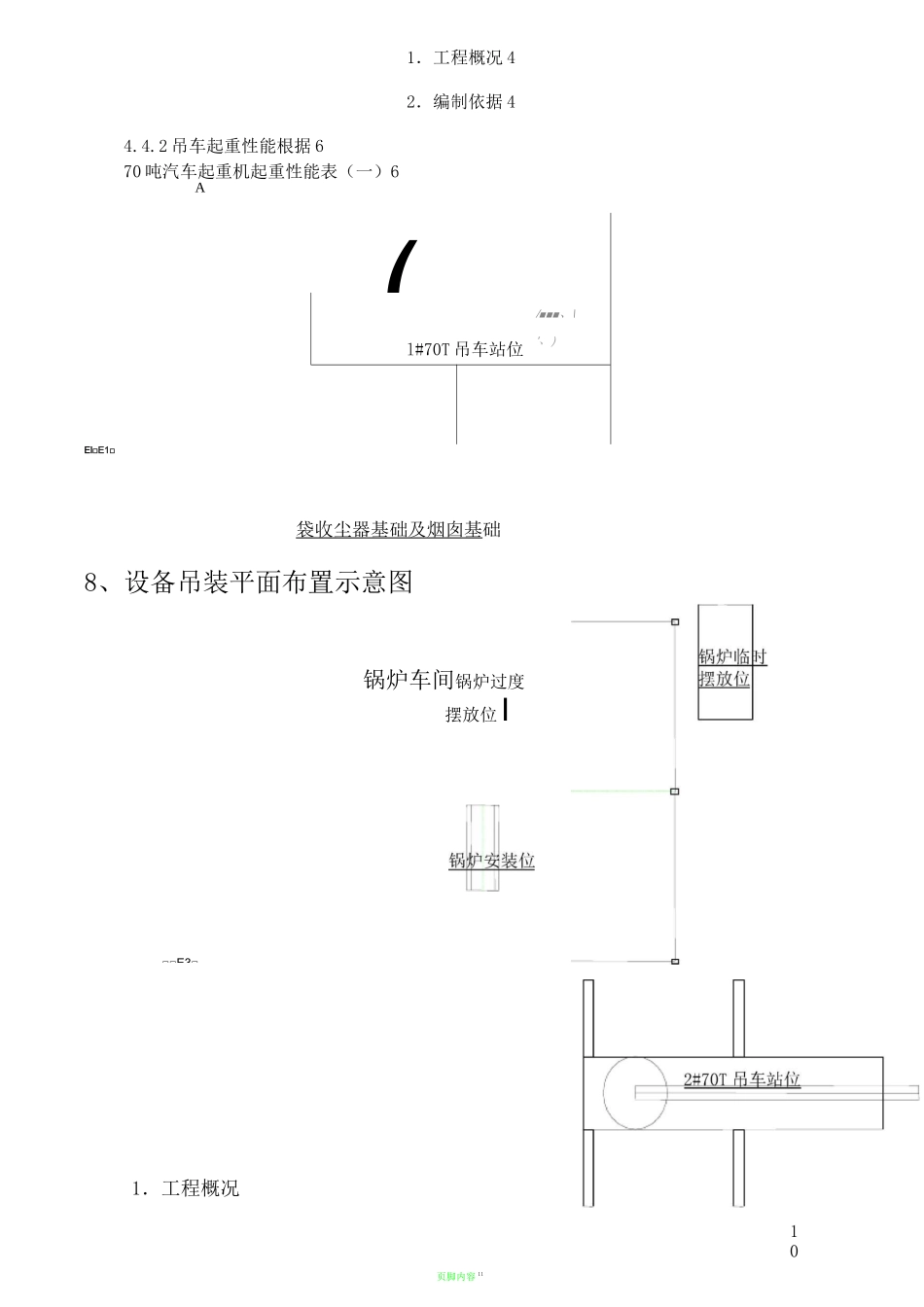

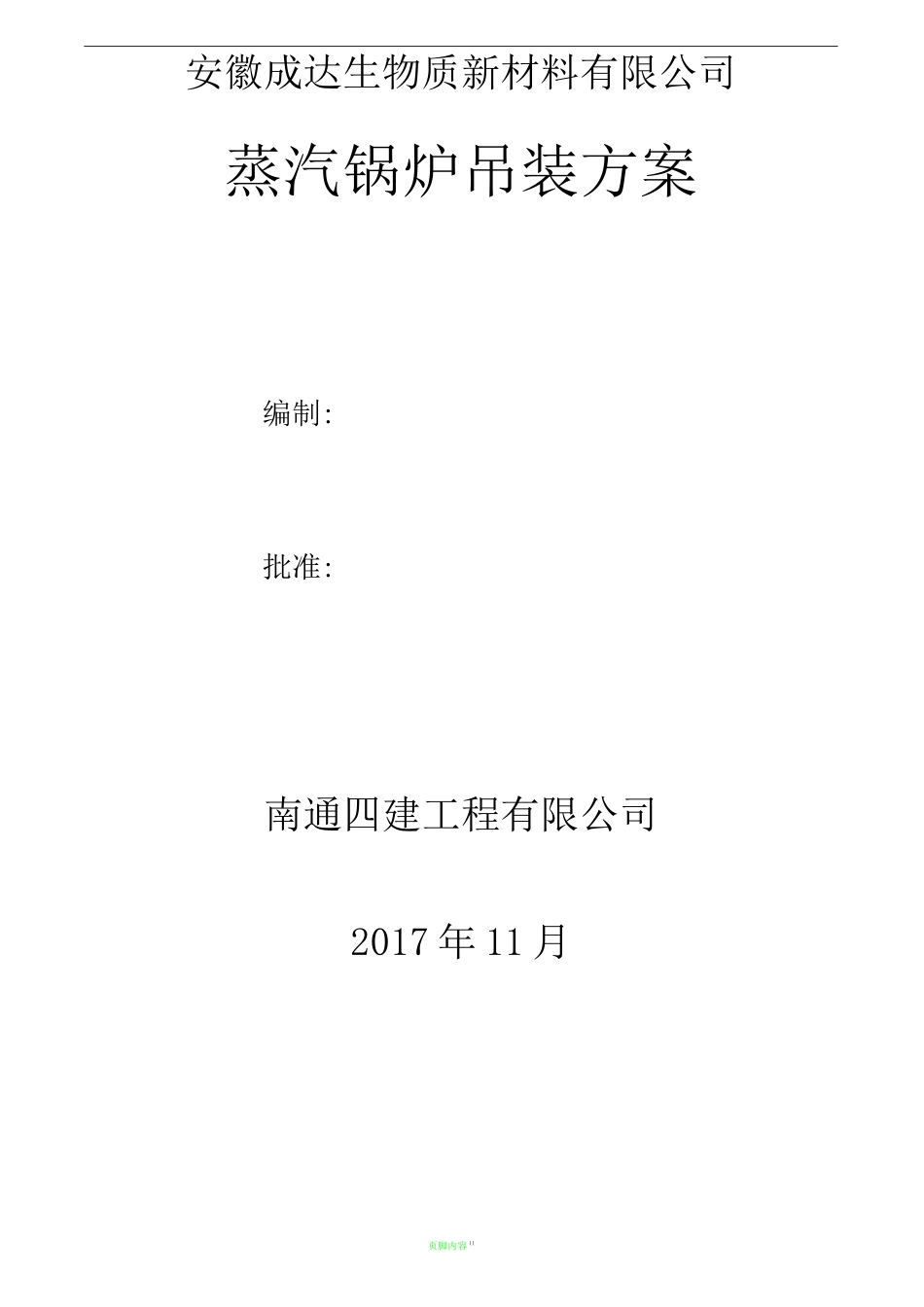

页脚内容11安徽成达生物质新材料有限公司蒸汽锅炉吊装方案编制:批准:南通四建工程有限公司2017年11月10锅炉车间锅炉过度摆放位I页脚内容11□□E3□1．工程概况42．编制依据44.4.2吊车起重性能根据670吨汽车起重机起重性能表（一）6A_(_/■■■、\l#70T吊车站位'、)El□E1□袋收尘器基础及烟囱基础8、设备吊装平面布置示意图1．工程概况页脚内容11安徽成达生物质新材料有限公司锅炉车间2蒸汽锅炉设备安装。每台重量为39吨。设备设计布置于碳化炉土建基础标高为+0.3米由于现场场地有限及设备比较重，对于设备吊装有一定的难度，为了保证设备安全，顺利吊装就位，特制此施工方案。2台设备的相关技术参数如下表：序号设备位号设备名称规格尺寸设备重量T安装标咼m1蒸汽锅炉390.352蒸汽锅炉390.352.编制依据2.1、北京中宇瑞德建筑设计有限公司设计的安徽成达生物质新材料有限公司锅炉车间设备布置图E0IY01T01-;2.2浙江金锅锅炉有限公司。图号17032-12.3《化工窑炉类设备施工及验收规范》2.4汽车吊8T-500T的性能参数表2.5《化工施工安全规程》HGJ3233-87、SHJ505-87.3.吊装施工工艺程序1.锅炉吊装采用2台70吨汽车吊吊装施工，吊装施工工艺程序如下：施工方案编制，安全、技术交底页脚内容11东侧蒸汽锅炉吊装完毕汽车吊收车1#，2#吊车抬吊东侧的蒸汽锅炉上部吊装就位约25吨1#,2#汽车吊移位►1#吊车吊装西侧的蒸汽锅炉下部就位约14吨1#吊车吊装东侧的蒸汽锅炉下部就位约14吨1#，2#吊车抬吊西侧的蒸汽锅炉上部吊装就位约25吨吊装完毕施工场地清理,恢复4、施工方法和施工措施4.1蒸汽锅炉设备自身重量由于吊装场地限制致使吊车站位困难吊装回转半径大故选用两台70吨汽车抬吊。见《蒸汽锅炉设备吊装平面布置示意图》4.2、施工准备4.2.1、施工场地布置根据《蒸汽锅炉设备吊装平面布置示意图》150吨吊车站位区域将地面平整回填夯实，并在地基不良的地面上面铺设厚度不小于20mm厚钢板。在吊车站位支腿位置铺设支腿板（吊车自带）4.2.2、根据蒸汽锅炉设备的体积和重量，采用032以上的钢丝绳以满足吊装需要，卡环必须用8吨以上的吊装。4.2.3、吊装前，吊装所使用的钢丝绳、卡环等必须经检验合格后方可投入使用。4.2.4、蒸汽锅炉设备验收蒸汽锅炉设备在制造厂装车前，应仔细核对管口方位，进行检查验收。4.3、蒸汽锅炉设备基础的验收和垫铁布置4.3.1、基础验收4.3.1.1、基础移交前，基础施工单位应提交基础专业间交接记录、测量记录及其它施工技术资料。4.3.1.2、基础上应明显的标出标高基准线、纵横中心线以及地脚螺栓的纵横中心线。相应的建筑物上应标有坐标轴线。4.3.1.3、对设备基础进行外观检查。不得有裂纹、蜂窝、空洞及露筋等缺陷存在。1#，2#两台70吨吊车站位页脚内容114.4、蒸汽锅炉设备吊装计算4.4．1东侧蒸汽锅炉吊装时，1#吊车站位于蒸汽锅炉车间北侧3轴4轴间，2#吊车站位于锅炉车间南侧4轴5轴间。1#吊车将蒸汽锅炉下部吊装至锅炉基础上安装就位。紧接着1#吊车将锅炉上部移位于锅炉车间4轴5轴内放下。然后1#2#吊车抬吊锅炉上部安装就位。西侧蒸汽锅炉吊装时，1#吊车站位于蒸汽锅炉车间北侧2轴3轴间，2#吊车站位于锅炉车间南侧1轴2轴间。1#吊车将蒸汽锅炉下部吊装至锅炉基础上安装就位。紧接着1#吊车将锅炉上部移位于锅炉车间2轴3轴内放下。然后1#2#吊车抬吊锅炉上部安装就位。4.4.2吊车起重性能根据70吨汽车起重机起重性能表（一）以下工况仅供参考，实际请与本公司业务员联系！主臂起重性能表工作半径（m）吊臂长度（支腿全伸）吊臂长度（不伸支腿）12.0m18.0m24.0m30・0m36.0m40.0m44.0m12.0m2.580.045.015.03.080.045.035.015.03.580.045.035.015.04.070.045.035.011.74.562.045.035.027.09.55.056.040.032.027.08.05.550.037.029.227.022.06.86.045.034.327.225.022.05.8页脚内容116.539.431.525.323.222.018.05.07.035.629.123.721.520.318.04.38.027.825.421.018.817.715.712.03.29.520.820.817.815.714.613.212.02.010.019.219.217.015.013.812.611.41.711.016.515.613.512.411.410.411.814.714.712.611.410.69.712.014.214.212.411.210.49.513.012.512.511.310.29.38.814.610.010...
