专题一：串并联电路识别及实物电路连接VIP免费

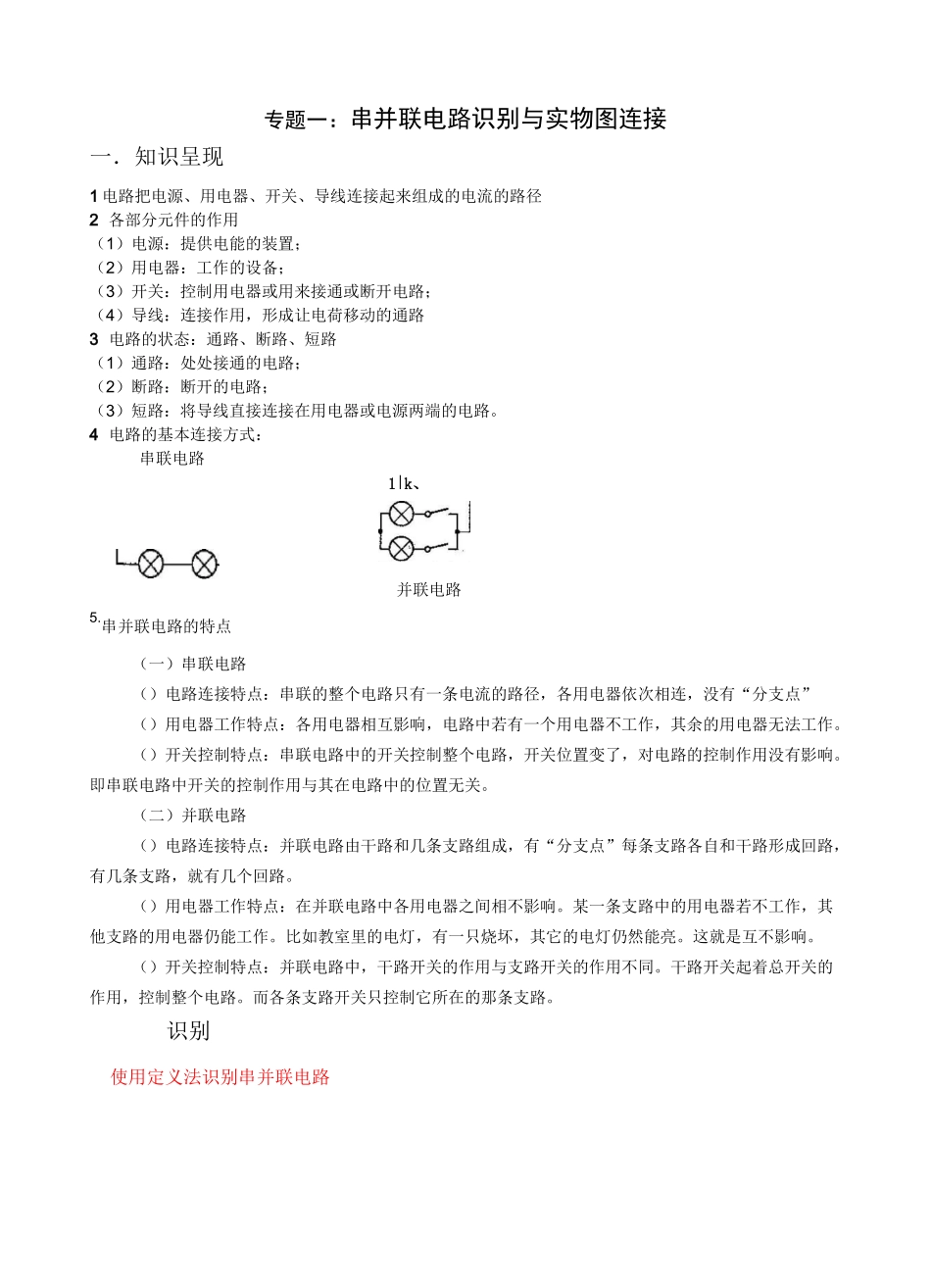

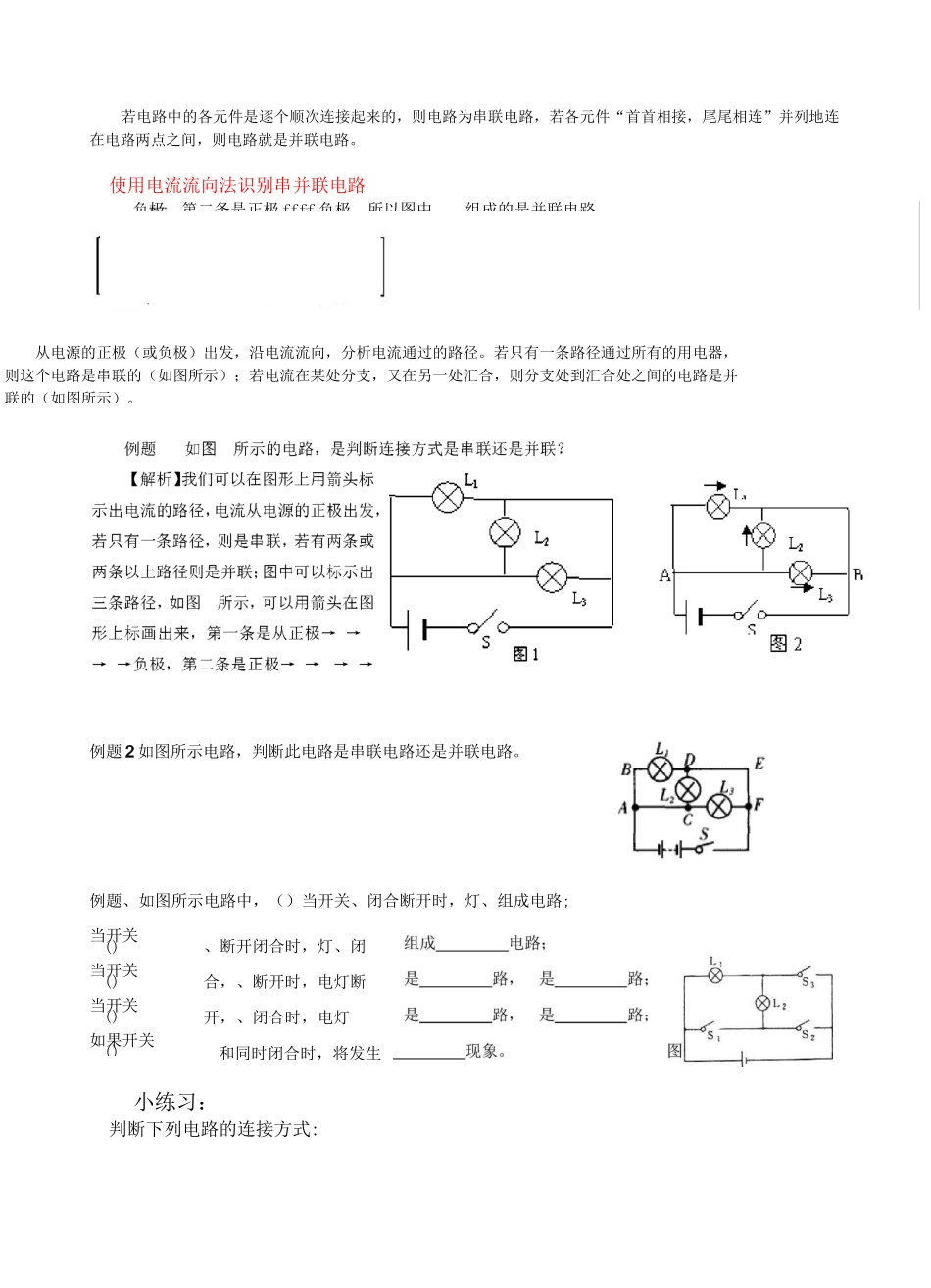

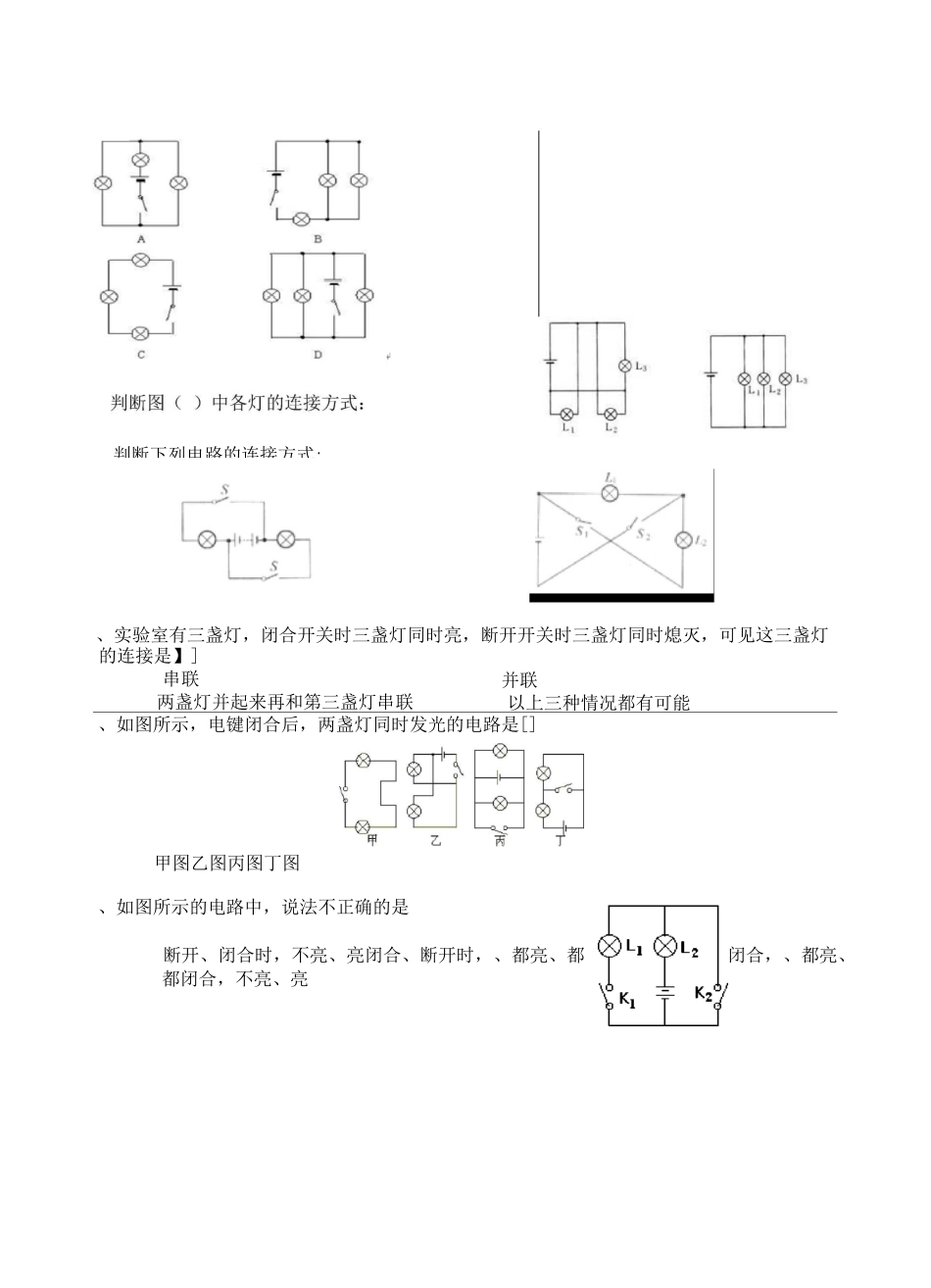

专题一：串并联电路识别与实物图连接一．知识呈现1电路把电源、用电器、开关、导线连接起来组成的电流的路径2各部分元件的作用（1）电源：提供电能的装置；（2）用电器：工作的设备；（3）开关：控制用电器或用来接通或断开电路；（4）导线：连接作用，形成让电荷移动的通路3电路的状态：通路、断路、短路（1）通路：处处接通的电路；（2）断路：断开的电路；（3）短路：将导线直接连接在用电器或电源两端的电路。4电路的基本连接方式：串联电路并联电路5.串并联电路的特点（一）串联电路（）电路连接特点：串联的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”（）用电器工作特点：各用电器相互影响，电路中若有一个用电器不工作，其余的用电器无法工作。（）开关控制特点：串联电路中的开关控制整个电路，开关位置变了，对电路的控制作用没有影响。即串联电路中开关的控制作用与其在电路中的位置无关。（二）并联电路（）电路连接特点：并联电路由干路和几条支路组成，有“分支点”每条支路各自和干路形成回路，有几条支路，就有几个回路。（）用电器工作特点：在并联电路中各用电器之间相不影响。某一条支路中的用电器若不工作，其他支路的用电器仍能工作。比如教室里的电灯，有一只烧坏，其它的电灯仍然能亮。这就是互不影响。（）开关控制特点：并联电路中，干路开关的作用与支路开关的作用不同。干路开关起着总开关的作用，控制整个电路。而各条支路开关只控制它所在的那条支路。识别使用定义法识别串并联电路1|k、()()()()若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。使用电流流向法识别串并联电路例题2如图所示电路，判断此电路是串联电路还是并联电路。例题、如图所示电路中，（）当开关、闭合断开时，灯、组成电路;当开关当开关当开关如果开关小练习：判断下列电路的连接方式:从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。若只有一条路径通过所有的用电器，则这个电路是串联的（如图所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图所示）。负极，第二条是正极ffff负极。所以图中、、组成的是并联电路。、断开闭合时，灯、闭合，、断开时，电灯断开，、闭合时，电灯和同时闭合时，将发生、实验室有三盏灯，闭合开关时三盏灯同时亮，断开开关时三盏灯同时熄灭，可见这三盏灯的连接是】]串联两盏灯并起来再和第三盏灯串联并联以上三种情况都有可能、如图所示，电键闭合后，两盏灯同时发光的电路是[]甲图乙图丙图丁图、如图所示的电路中，说法不正确的是断开、闭合时，不亮、亮闭合、断开时，、都亮、都闭合，、都亮、都闭合，不亮、亮判断下列电路的连接方式:三：电路图与实物图连接电路图实物图连接基本思路：先明确电路是串联还是并联。明确各开关控制的部分。根据电流流向，从正出发，一个一个元件连接，回到负极。并联电路可采用“先串后并”法，先连其中一条支路，再把另一条支路和它并联即可。（一）根据电路图连接实物图例题：完成下列电路图图甲、如图所示各电路图中，属于串联的是[],属于混联的是[]\t-\r图2Hilbo0（二）根据实物连接图画出电路图2.用线条代替导线，将图20中的电器元件连成电路。要求：⑴开关K1只控制电灯L1,开关K2只控制电灯L2；(2)共用一个电池组图20课后练习：、如图所示，小强用电流表探究串联电路中的电流关系，他分别用电「匕流表测电路中、、三处的电流，得知，则，「理’怎…他实验的结论是。-yc]图iI|一严一I、在图中，只闭合开关时，电流通过灯,它们是联.当、闭合时，电流通过灯当、闭合时，电流通过灯。当、、都闭合时，电流通过灯,它们是—联.如图示，已知两只灯泡和是串联的，则在①、②和③三个电表中(电流表或电压表)判断正确的①是电流表，②和③是电压表；①和③是电压表，②是电流表；①和②是电流表，③是电压表；①②和③都是电流表图根据实物图画出电路•在图所示电路中()当只闭合开关时，灯、、是怎样联接的？()当、闭合时，电流通过哪几只灯？是怎样联接...
