排水管道技术交底VIP免费

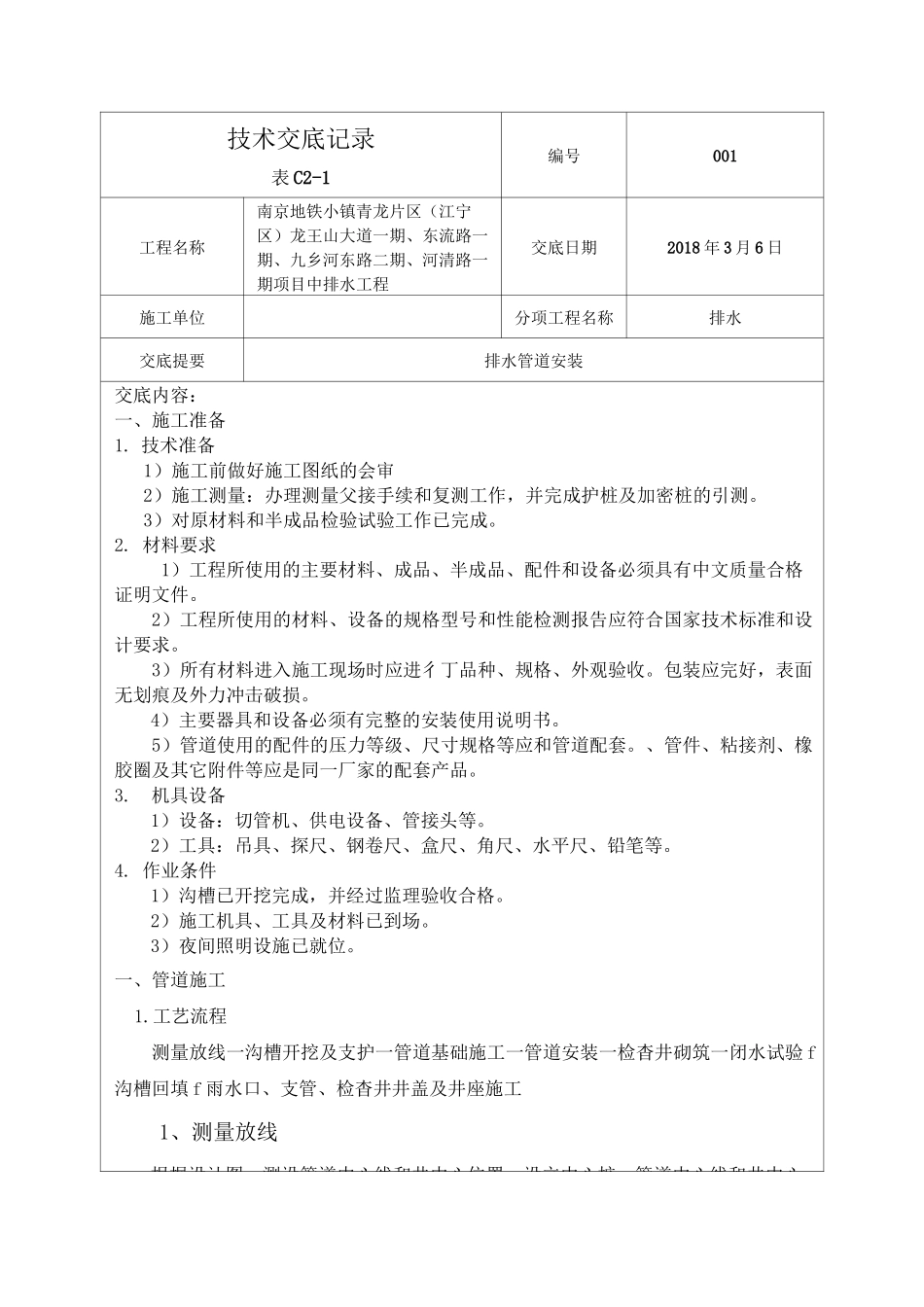

技术交底记录表C2-1编号001工程名称南京地铁小镇青龙片区（江宁区）龙王山大道一期、东流路一期、九乡河东路二期、河清路一期项目中排水工程交底日期2018年3月6日施工单位分项工程名称排水交底提要排水管道安装交底内容：一、施工准备1.技术准备1）施工前做好施工图纸的会审2）施工测量：办理测量父接手续和复测工作，并完成护桩及加密桩的引测。3）对原材料和半成品检验试验工作已完成。2.材料要求1）工程所使用的主要材料、成品、半成品、配件和设备必须具有中文质量合格证明文件。2）工程所使用的材料、设备的规格型号和性能检测报告应符合国家技术标准和设计要求。3）所有材料进入施工现场时应进彳丁品种、规格、外观验收。包装应完好，表面无划痕及外力冲击破损。4）主要器具和设备必须有完整的安装使用说明书。5）管道使用的配件的压力等级、尺寸规格等应和管道配套。、管件、粘接剂、橡胶圈及其它附件等应是同一厂家的配套产品。3.机具设备1）设备：切管机、供电设备、管接头等。2）工具：吊具、探尺、钢卷尺、盒尺、角尺、水平尺、铅笔等。4.作业条件1）沟槽已开挖完成，并经过监理验收合格。2）施工机具、工具及材料已到场。3）夜间照明设施已就位。一、管道施工1.工艺流程测量放线一沟槽开挖及支护一管道基础施工一管道安装一检杳井砌筑一闭水试验f沟槽回填f雨水口、支管、检杳井井盖及井座施工1、测量放线根据设计图，测设管道中心线和井中心位置，设立中心桩。管道中心线和井中心技术交底记录编号001表C2-1工程名称南京地铁小镇青龙片区（江宁区）龙王山大道一期、东流路一期、九乡河东路二期、河清路一期项目中排水工程交底日期2018年3月6日施工单位分项工程名称排水交底提要排水管道安装置须经监理复核。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白灰划线来控制，在沟槽检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。2、沟槽开挖和支护根据本项目所处地地质情况，采用机械开挖，开挖之前，既有道路结构层先采用破碎锤破除；土方开挖时，在设计槽底高程以上保留一定余量，避免超挖，槽底以上20cm人工修整底面，槽底的松散土、淤泥、大石块等要及时清除，挖除的土石采用运输车运至指定的弃土场，沟槽要保持干燥，修整好底面，立即进行基础施工，根据设计图纸，米用以下方法进行施工：⑴基坑开挖时直接采用机械挖槽人工配合清底，机械挖槽应确保槽底土壤不被扰动基槽，开挖前应探明地下管线情况，在核实现状排水设施标高与设计相符后方可动工。开挖必须严格控制槽底高程和宽度，防止超挖。详见开挖沟槽宽度表B值表取值。开挖沟槽宽度表B值（单位：mm）管径（mm）沟槽宽度（mm）300135040015506001650800175010001950注意事项:①基槽边lm内不得堆土，同时堆土高度不得超过1.5m。在电杆、变压器附近堆土时技术交底记施工单分项工程名排交底提排水管道安装其高度要考虑到距电线的安全距离，离槽边距离不小于1.2m,施工机具设备停放离沟槽距离不小于0.8m。沟槽自检尺寸、标高，合格后填写工程报验单报请有关部门验槽，通知实验室检测地基承载力。②开挖遇其它管线时，确定安全距离，并对所遇管线先进行支撑，悬吊等保护后,然后开挖土方。基槽开挖允许偏差和检验方法序号项目允许偏差（mm）检验频率检验方法范围点数1槽底咼程土方+20，-20两井之间3用水准仪测量石方+20，-2002槽底中线每侧宽度不小于规定6挂中心线用尺量每侧计3点3沟槽边坡不陡于规定6用坡度尺检验每侧3点3、管道基础施工（1）管道应尽可能铺设在原土地基上，如在回填土路段铺设,应在路基成形再行开挖管槽，并确保管道基础下为天然砂石回填.对于超挖的管沟，也应回填天然砂石到管道基础标高,管沟内的废弃构筑物，砾径超过20毫米的硬石、砖木、垃圾等杂物必须清除。（2）在沟槽开挖完毕后，在槽口上方每隔20m设置一个龙门板，基础施工前，必须及时复核高程样板标高，以控制挖土、垫层和基础面标高。龙门板必须稳定牢固，有一定刚度且不易变形，其顶部保持水平，用全站仪将中心位置测设在龙门板上并钉上中心表C2-1编号00工程名交底日2018年3月6南京地铁小镇青龙片区（江...
