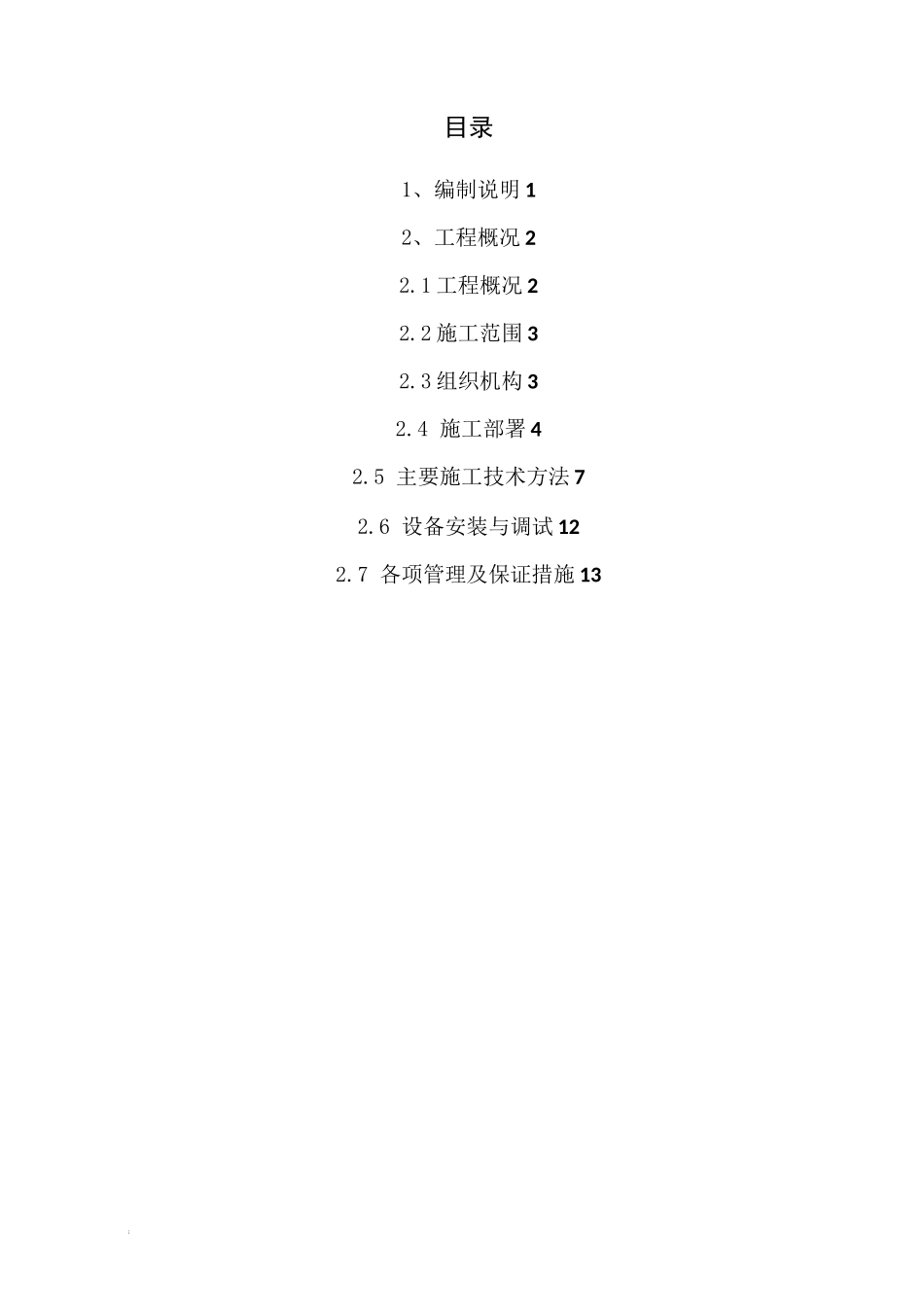

;.清华大学附属中学秦汉学校初中部雨水收集系统施工方案编制人：审核人：审批人：编制单位：石家庄国通建材有限公司编制日期：2016-10;.;目录1、编制说明12、工程概况22.1工程概况22.2施工范围32.3组织机构32.4施工部署42.5主要施工技术方法72.6设备安装与调试122.7各项管理及保证措施13;.1、编制说明编制依据1、本工程概况。2、本工程设计图纸及设计变更、施工图审查意见回复、设计回复、技术核定等结构施工纲领性文件。3、本工程经审批的施工组织设计。4、本工程所涉及的国家或行业规范、规程、技术法规、标准，地方标准：1）、《建筑与小区雨水利用工程技术规范》GB50400-20062）、《建筑给水排水设计规范》GB50015-20033）、《室外排水设计规范》GB50014-20064）、《室外给水设计规范》GB50013-20065）、《给水排水工程结构设计规范》（GCJ69-84）5、公司相关技术管理办法。;.2、工程概况2.1工程概况秦汉新城清华大学附属中学（秦汉学校初中部）工程（以下简称本工程），建设地点位于陕西省西咸新区秦汉新城，兰池二路以北，兰池路以南，清华附中秦汉学校高中部以东，秦宫三路以西；由西安建筑科技大学建筑设计研究院进行施工图设计；建设单位为陕西省西咸新区秦汉新城开发建设集团有限责任公司。本工程依据招标文件要求计划工期340日历天，本工程要求达到的质量目标为符合国家GB50300-2001各项《建筑工程质量统一验收标准》。本项目收集利用项目范围内可收集的雨水，通过下垫面雨水排放收集系统进行收集，雨水经初期弃流、沉淀过滤、截污后进入PP模块组合式一体化雨水利用构筑物内。回用雨水主要用于绿化浇灌及道路冲洗。整个系统基础为混凝土整体垫层，雨水截污挂篮井规格为0700（井径）*300（进/出水口）内含不锈钢挂篮、雨水弃流井规格为0700（井径）*300（进/出水口）*110（弃流口），进水排污井、回用井使用UPVC管件组合式雨水检查井，其规格均为0600（井径）*3000（高度）。雨水进水过滤系统采用渗透过滤形式，减少树叶、石块及其它污染物进入系统可能性，过滤只依靠液面静压力完成，符合雨水回用处理简单这一原则、且出水水质优于规范要求雨水回用的水质标准。雨水处理后设计排污泵排污量为27m3/h且间断排泥，设计供水泵供水量为15m3/h。水池设置于室外绿地下方，具体位置见施工图。;.本项目设雨水收集池2座尺寸相同，各雨水水池7.8m*5.4m*12.88m约120m3,清水池3m*2.4m*1.44m约lOmh储水池骨架采用PP模块组合，每块单体尺寸为1200*600*480(h)，雨水池5层间【清水池3层】、层间、列间采用连接件互相连接。所有构筑物单元均在地面以下。A、雨水收集系统营造做法为：蓄积基坑基础开挖、基础垫层处理、铺300g土工布、铺1.0mm防渗膜、铺300g土工布、置放雨水模块、土工布包裹、河沙回填、回填土、种植营养土覆盖。B、主要工程量：详细材料数量见预算单C、施工难点分析1．雨季施工及地下水，本项目蓄水池开挖深度约6米，为节约施工成本，及施工进度正常，开挖施工需尽量选择连续10天无阴雨。在地下水位过高及天气不佳时做好抽排水或降水施工准备。2．由于开挖深度较大，需做好施工组织，边坡保护及防止塌陷，防止安全事故发生。3．严格按流程施工。以上各项，需重点分析，确保工程质量及施工进度。2.2施工范围由取水井(雨水检查井)开始至雨水回用接出管道结束。2.3组织机构2.3.1管理模式•实施项目经理责任制;.项目经理组织机构设置图如下：项目经项目副经项目施工员安全员施工作业2.4施工部署项目部主要组成人员序号姓名职务备注1蒋勋项目经理2高阳施工员3王鹏质量贝4张乐安全员2.4.1施工目标A、质量目标达到客户满意，创优质环保专项质量标准。B、工期目标符合项目总体进度计划要求。C、职业健康安全施工目标尽最大限度降低现场噪声，施工污水排放前进行沉淀净化，材料外运无遗洒，废弃物分类堆放，回收可再利用的废弃物，最大限度节约能源资源。2.4.2施工区段的划分合理安排，分两段施工，土工布防水膜铺设、PP模块组装完成后紧急回填，回填完成后连接管道，调试运行。2.4.3施工顺序;.根据总体施工部署，平行组织施工。在施工顺序的划分上,严格按照施工流程施工。前期准备...
