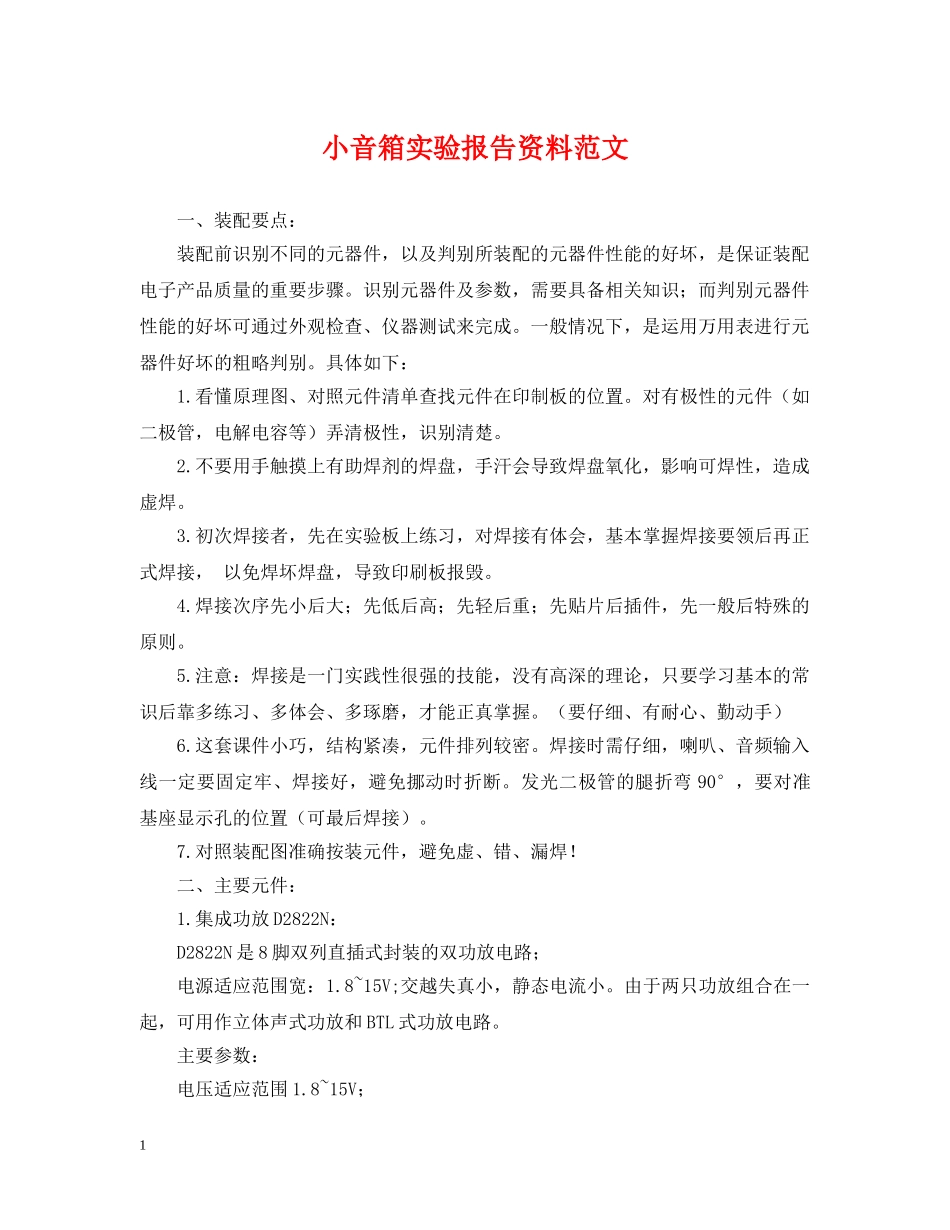

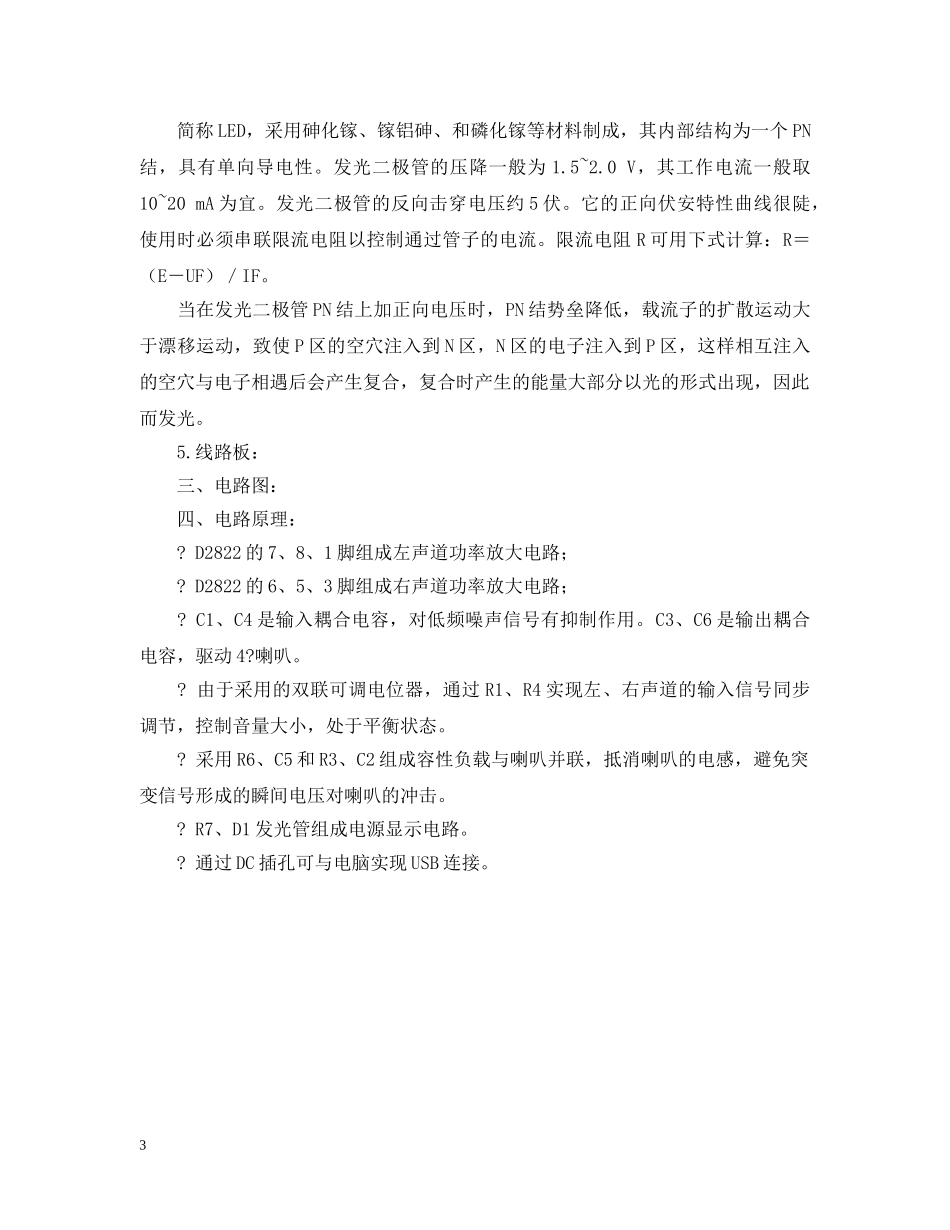

此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。小音箱实验报告资料范文一、装配要点：装配前识别不同的元器件，以及判别所装配的元器件性能的好坏，是保证装配电子产品质量的重要步骤。识别元器件及参数，需要具备相关知识；而判别元器件性能的好坏可通过外观检查、仪器测试来完成。一般情况下，是运用万用表进行元器件好坏的粗略判别。具体如下：1.看懂原理图、对照元件清单查找元件在印制板的位置。对有极性的元件（如二极管，电解电容等）弄清极性，识别清楚。2.不要用手触摸上有助焊剂的焊盘，手汗会导致焊盘氧化，影响可焊性，造成虚焊。3.初次焊接者，先在实验板上练习，对焊接有体会，基本掌握焊接要领后再正式焊接，以免焊坏焊盘，导致印刷板报毁。4.焊接次序先小后大；先低后高；先轻后重；先贴片后插件，先一般后特殊的原则。5.注意：焊接是一门实践性很强的技能，没有高深的理论，只要学习基本的常识后靠多练习、多体会、多琢磨，才能正真掌握。（要仔细、有耐心、勤动手）6.这套课件小巧，结构紧凑，元件排列较密。焊接时需仔细，喇叭、音频输入线一定要固定牢、焊接好，避免挪动时折断。发光二极管的腿折弯90°，要对准基座显示孔的位置（可最后焊接）。7.对照装配图准确按装元件，避免虚、错、漏焊！二、主要元件：1.集成功放D2822N：D2822N是8脚双列直插式封装的双功放电路；电源适应范围宽：1.8~15V;交越失真小，静态电流小。由于两只功放组合在一起，可用作立体声式功放和BTL式功放电路。主要参数：电压适应范围1.8~15V；1此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。静态输出电压：VCC=6V,VO≈2.7V;VCC=3V,VO≈1.2V;静态电流：典型值=6ma；输入偏置电流：典型值=100nA闭环电压增益（单）：f=1kHz,40dB输出功率（单）：VCC=6V,RL=4?PO≥450mw输入阻抗：f=1kHz,Ri=100k?2.电阻：色环电阻表示方法（1）五道色环电阻：第一环表示阻值的第一位数字；第二环表示阻值的第二位数字；第三环表示阻值的第三位数字；第四环表示幂的次方；第五环表示误差。（2）四道色环电阻：第一环表示阻值的第一位数字；第二环表示阻值的第二位数字；第三环表示幂的次方；第四环表示误差。（3）表示误差的色环间距较其他色环间距大些，并且颜色一般为棕、金、银色。3.电容：电容的电气特性是“隔直通交”。在电路中为容性，容抗：Zc=1/jωC。电容的容量：瓷介质电容容量小，容量范围一般在1PF--1uF之间。形似圆饼状，其表示方法有：（1）直接表示法，用uF=10-6F，nF=10-9F，pF=10-12F来表示电容单位。举例：“3p”，“0.01u”，“4n7”=4.7nF=4700pF（2）不标单位的直接表示法举例：“3”=3pF，“27”=27pF，“0.047”=0.047uF（3）数码表示法，一般用三位数表示，前两位表示容量有效数字，第三表示幂指数。即“0”的个数，默认单位为pF。举例：“203”=20×103=0.02uF“221”=22×101=220pF“104”=10×104=0.1uF“103”=10×103=0.01uF4.发光二极管：2此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。简称LED，采用砷化镓、镓铝砷、和磷化镓等材料制成，其内部结构为一个PN结，具有单向导电性。发光二极管的压降一般为1.5~2.0V，其工作电流一般取10~20mA为宜。发光二极管的反向击穿电压约5伏。它的正向伏安特性曲线很陡，使用时必须串联限流电阻以控制通过管子的电流。限流电阻R可用下式计算：R＝（E－UF）／IF。当在发光二极管PN结上加正向电压时，PN结势垒降低，载流子的扩散运动大于漂移运动，致使P区的空穴注入到N区，N区的电子注入到P区，这样相互注入的空穴与电子相遇后会产生复合，复合时产生的能量大部分以光的形式出现，因此而发光。5.线路板：三、电路图：四、电路原理：?D2822的7、8、1脚组成左声道功率放大电路；?D2822的6、5、3脚组成右声道功率放大电路；?C1、C4是输入耦合电容，对低频噪声信号有抑制作用。C3、C6是输出耦合电容，驱动4?喇叭。?由于采用的双联可调电位器，通过R1、R4实现左、右声道的输入信号同步调节，控制音量大小，处于平衡状态...
