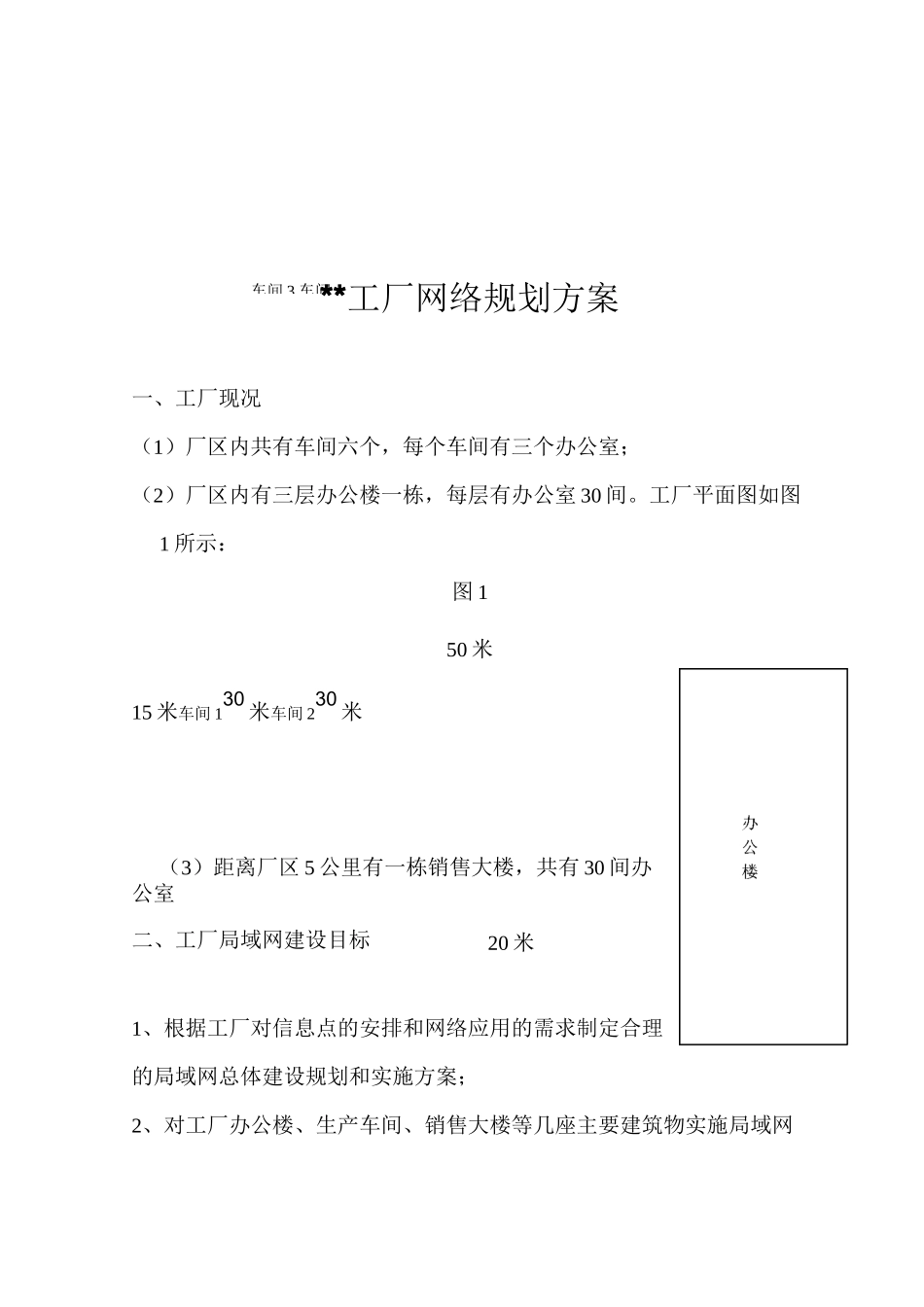

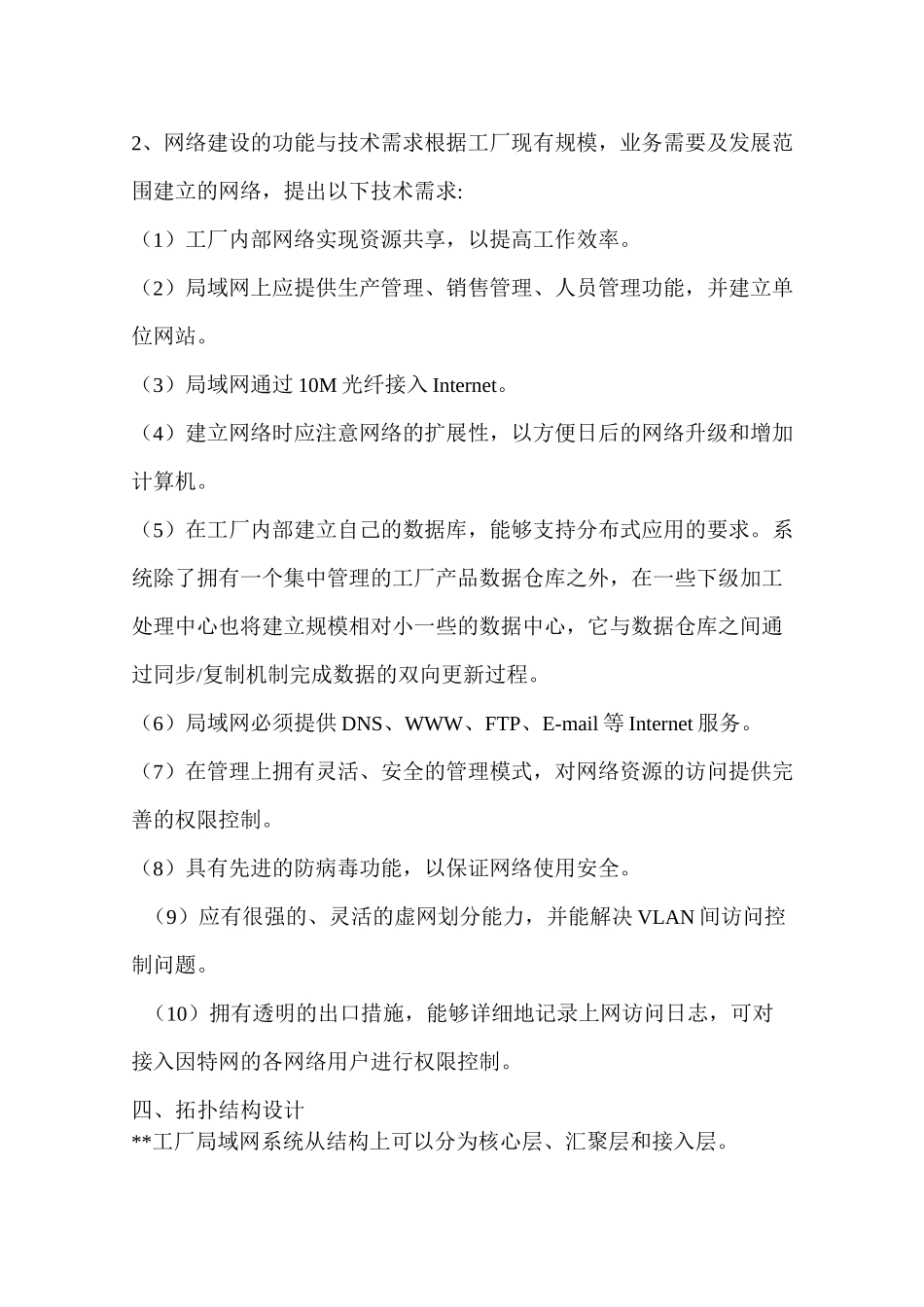

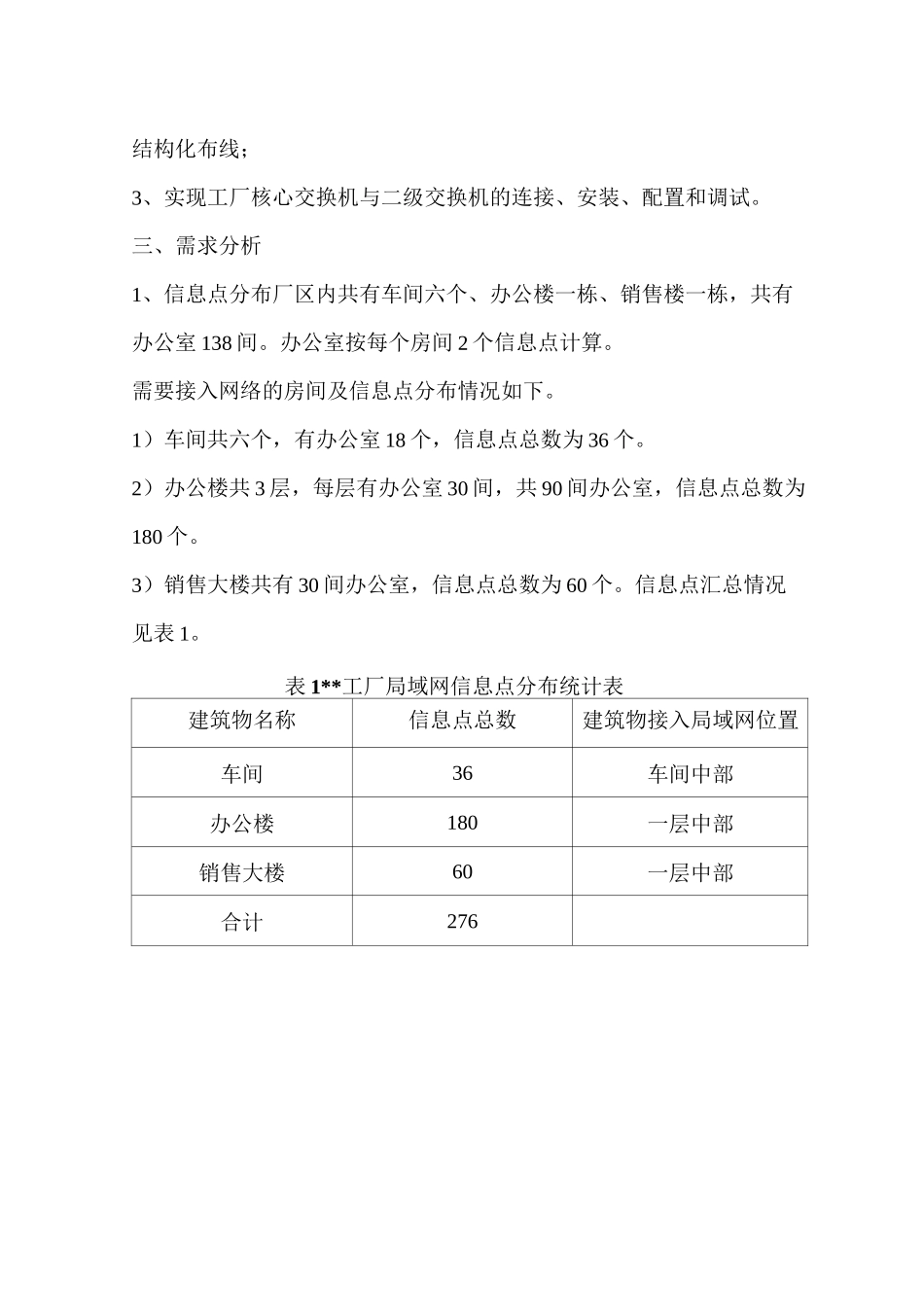

车间3车间420米**工厂网络规划方案一、工厂现况（1）厂区内共有车间六个，每个车间有三个办公室；（2）厂区内有三层办公楼一栋，每层有办公室30间。工厂平面图如图1所示：图150米15米车间130米车间230米（3）距离厂区5公里有一栋销售大楼，共有30间办公室二、工厂局域网建设目标1、根据工厂对信息点的安排和网络应用的需求制定合理的局域网总体建设规划和实施方案；2、对工厂办公楼、生产车间、销售大楼等几座主要建筑物实施局域网结构化布线；3、实现工厂核心交换机与二级交换机的连接、安装、配置和调试。三、需求分析1、信息点分布厂区内共有车间六个、办公楼一栋、销售楼一栋，共有办公室138间。办公室按每个房间2个信息点计算。需要接入网络的房间及信息点分布情况如下。1）车间共六个，有办公室18个，信息点总数为36个。2）办公楼共3层，每层有办公室30间，共90间办公室，信息点总数为180个。3）销售大楼共有30间办公室，信息点总数为60个。信息点汇总情况见表1。表1**工厂局域网信息点分布统计表建筑物名称信息点总数建筑物接入局域网位置车间36车间中部办公楼180一层中部销售大楼60一层中部合计2762、网络建设的功能与技术需求根据工厂现有规模，业务需要及发展范围建立的网络，提出以下技术需求:（1）工厂内部网络实现资源共享，以提高工作效率。（2）局域网上应提供生产管理、销售管理、人员管理功能，并建立单位网站。（3）局域网通过10M光纤接入Internet。（4）建立网络时应注意网络的扩展性，以方便日后的网络升级和增加计算机。（5）在工厂内部建立自己的数据库，能够支持分布式应用的要求。系统除了拥有一个集中管理的工厂产品数据仓库之外，在一些下级加工处理中心也将建立规模相对小一些的数据中心，它与数据仓库之间通过同步/复制机制完成数据的双向更新过程。（6）局域网必须提供DNS、WWW、FTP、E-mail等Internet服务。（7）在管理上拥有灵活、安全的管理模式，对网络资源的访问提供完善的权限控制。（8）具有先进的防病毒功能，以保证网络使用安全。（9）应有很强的、灵活的虚网划分能力，并能解决VLAN间访问控制问题。（10）拥有透明的出口措施，能够详细地记录上网访问日志，可对接入因特网的各网络用户进行权限控制。四、拓扑结构设计**工厂局域网系统从结构上可以分为核心层、汇聚层和接入层。1、各层交换设备数量确定1）核心层设备数量确定该工厂在位于办公楼一楼的网络中心放置1台核心层设备，该设备同时负责办公楼楼层交换机的接入。2）汇聚层设备数量确定在车间4中部放置1台高性能的三层交换设备，在销售大楼一层中部也放置一台。3）接入层设备（1）办公楼：每个楼层正房与厢房区各需1台24口交换机，共需24口交换机6台。（2）车间：每个车间需1台16口交换机，共需16口交换机6台。（3）销售大楼：共需16口交换机5台。办公楼接入交换机直接接至核心交换机，车间的接入交换机接至车间汇聚交换机。工厂所需交换机数量见表2。表2所需交换机数量统计表建筑核心交换机汇聚交换机接入交换机24口16口办公楼16车间26销售大楼5合计126112、局域网拓扑结构图如图2所示为**工厂局域网拓扑图。图2**工厂局域网拓扑结构图五、设备选型1)核心交换机选型由于网络今后还有扩展要求，按照将来会扩展生产规模Inc-■'I
