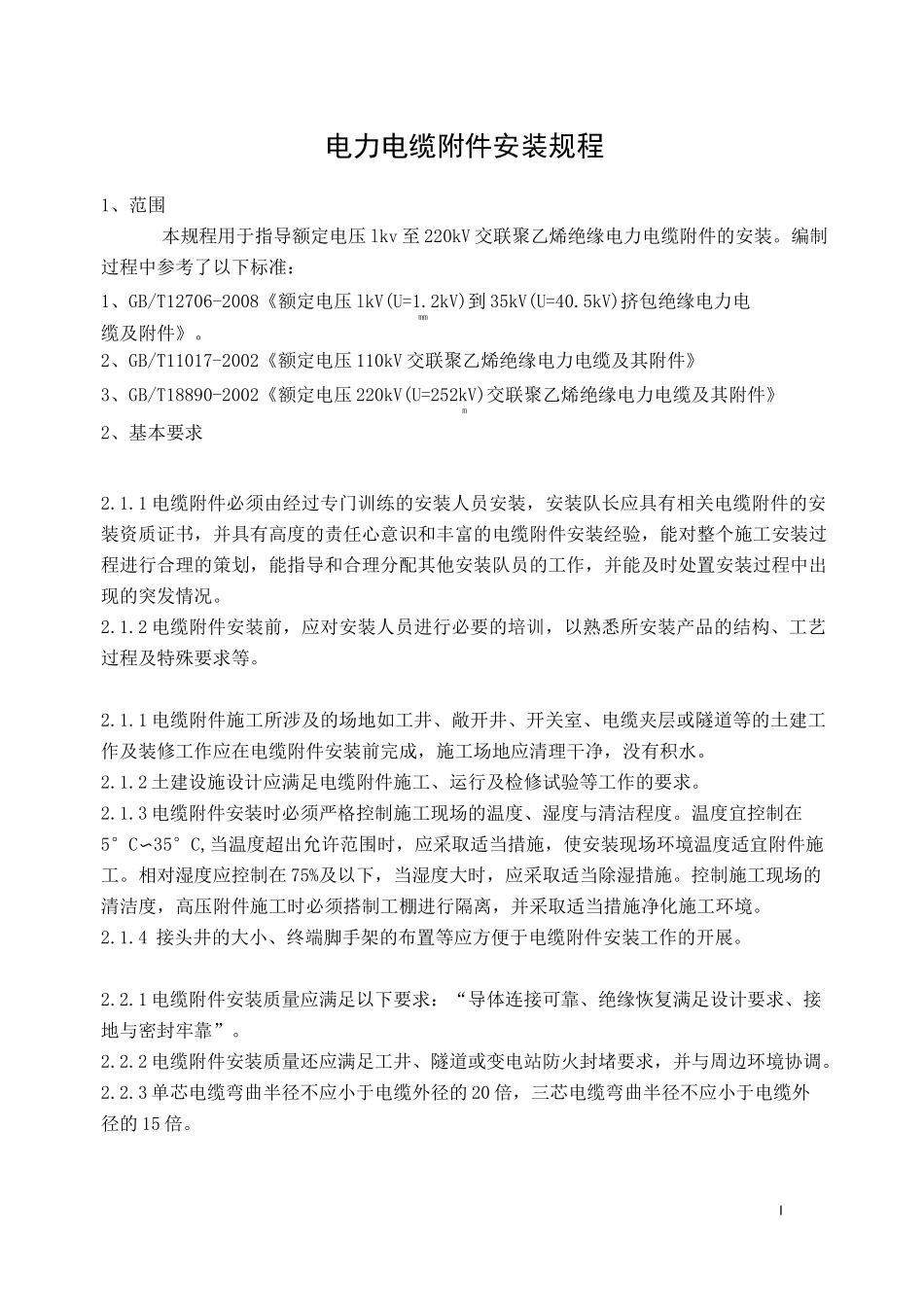

I电力电缆附件安装规程1、范围本规程用于指导额定电压lkv至220kV交联聚乙烯绝缘电力电缆附件的安装。编制过程中参考了以下标准：1、GB/T12706-2008《额定电压lkV(U=1.2kV)到35kV(U=40.5kV)挤包绝缘电力电mm缆及附件》。2、GB/T11017-2002《额定电压110kV交联聚乙烯绝缘电力电缆及其附件》3、GB/T18890-2002《额定电压220kV(U=252kV)交联聚乙烯绝缘电力电缆及其附件》m2、基本要求2.1.1电缆附件必须由经过专门训练的安装人员安装，安装队长应具有相关电缆附件的安装资质证书，并具有高度的责任心意识和丰富的电缆附件安装经验，能对整个施工安装过程进行合理的策划，能指导和合理分配其他安装队员的工作，并能及时处置安装过程中出现的突发情况。2.1.2电缆附件安装前，应对安装人员进行必要的培训，以熟悉所安装产品的结构、工艺过程及特殊要求等。2.1.1电缆附件施工所涉及的场地如工井、敞开井、开关室、电缆夹层或隧道等的土建工作及装修工作应在电缆附件安装前完成，施工场地应清理干净，没有积水。2.1.2土建设施设计应满足电缆附件施工、运行及检修试验等工作的要求。2.1.3电缆附件安装时必须严格控制施工现场的温度、湿度与清洁程度。温度宜控制在5°C〜35°C,当温度超出允许范围时，应采取适当措施，使安装现场环境温度适宜附件施工。相对湿度应控制在75%及以下，当湿度大时，应采取适当除湿措施。控制施工现场的清洁度，高压附件施工时必须搭制工棚进行隔离，并采取适当措施净化施工环境。2.1.4接头井的大小、终端脚手架的布置等应方便于电缆附件安装工作的开展。2.2.1电缆附件安装质量应满足以下要求：“导体连接可靠、绝缘恢复满足设计要求、接地与密封牢靠”。2.2.2电缆附件安装质量还应满足工井、隧道或变电站防火封堵要求，并与周边环境协调。2.2.3单芯电缆弯曲半径不应小于电缆外径的20倍，三芯电缆弯曲半径不应小于电缆外径的15倍。II2.2.4电缆附件安装时应确保接地电缆（线）连接处密封牢靠无潮气进入。2.2.5电缆附件安装时的处理步骤、处理方法、剥削尺寸及质量应符合本规程和相关产品安装工艺的要求。—91电业安全工作规程的相关规定执行。2.3.2电缆附件安装消防措施应满足施工所处环境的消防要求，施工现场应配备足够的消防器材，施工现场如需动火应严格按照有关动火作业消防管理规定执行。2.3.3每一工程均应设有现场安全负责人，负责现场安全措施检查及对施工人员的安全督导。如安全措施不到位，未经现场安全负责人批准，不得进场施工。2.3.4在施工安装过程中，所有安装人员必须佩戴安全帽，且高空作业时，必须系好安全带才能作业。2.4.1电缆附件安装完毕后，应拆除施工用电源，清理施工现场，做到工完料净、场地清。并分类处理施工垃圾，确保施工环境无污染。2.4.2施工过程中，应采取必要措施防止油料、化工材料等可能对环境造成危害的物质散落在施工场地，并注意对这类材料的封装及废弃包装的处理。3、电缆附件安装流程图电缆处理附件组装质量评定验收图1电缆附件安装流程图4、过程控制要求III4.1.1安装电缆附件前，应对安装人员进行必要培训，熟悉所装产品的结构、工艺过程及特殊要求等。4.1.2安装电缆附件前，应仔细检查周围的环境及设施是否能满足电缆附件的安装要求，并采取相应处理及防护措施，确保附件安装的顺利进行。4.1.3安装电缆附件前，应做好施工用工器具检查，确保施工用工器具齐全完好，便于操作，状况清洁。4.1.4安装电缆附件前，应做好施工用电源及照明检查，确保施工用电源及照明设备能够正常工作。4.1.5安装电缆附件前，应检查电缆，并符合下列要求：1）电缆状况良好，无受潮。（若电缆有进水或者受潮情况，应停止安装，及时通知客户，并向公司汇报）t—t2）电缆绝缘的偏心度应满足下式要求：亠ax一min
