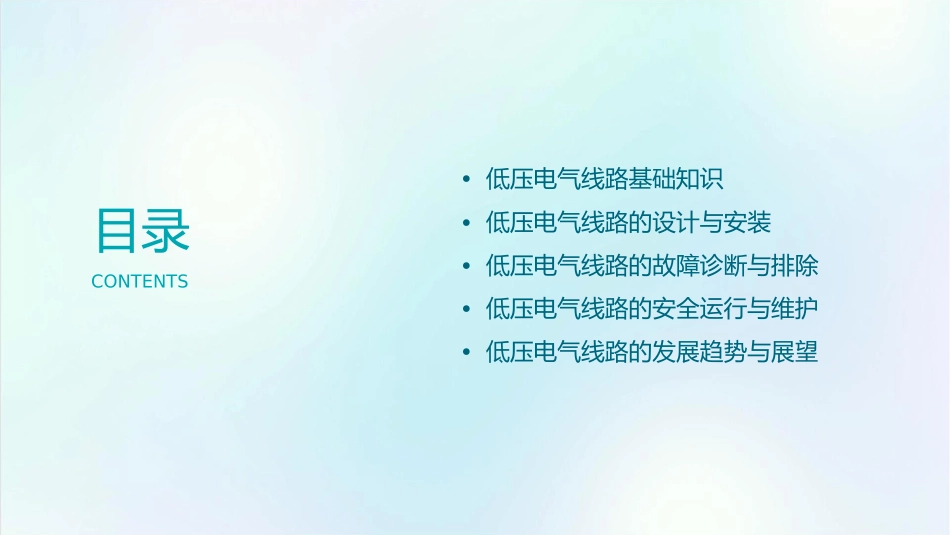

•低压电气线路基础知识目录•低压电气线路的设计与安装•低压电气线路的故障诊断与排除•低压电气线路的安全运行与维护•低压电气线路的发展趋势与展望CONTENTS01低压电气线路基础知识低压电气线路的定义与分类要点一要点二总结词详细描述低压电气线路是指额定电压在交流1000V以下或直流1500V以下的电路，主要用于电力传输和分配。根据用途和传输方式，低压电气线路可分为架空线路和电缆线路。低压电气线路是电力系统的重要组成部分，负责将电能从发电厂传输到用户终端。由于其电压较低，对人体的伤害相对较小，因此在电力传输和分配中广泛应用。根据不同的用途和传输方式，低压电气线路可分为架空线路和电缆线路。架空线路是将导线架设在杆塔上，而电缆线路则是将导线包裹在绝缘材料中埋设于地下。低压电气线路的主要元件•总结词：低压电气线路的主要元件包括导线、绝缘子、杆塔、变压器、断路器、熔断器等。这些元件在电路中起着不同的作用，共同保证电路的正常运行。低压电气线路的基本参数•总结词：低压电气线路的基本参数包括额定电压、额定电流、线芯截面等。这些参数反映了线路的性能和容量，是选择和使用低压电气线路的重要依据。02低压电气线路的设计与安装低压电气线路的设计原则01020304安全原则可靠性原则经济性原则扩展性原则确保线路设计符合安全标准，预防电击、过载、短路等危险情况。保证线路的稳定性和可靠性，满足设备正常运行和供电需求。在满足安全和可靠性要求的前提下，尽量降低线路建设和维护成本。考虑未来设备增容和扩展的需求，预留一定的线路容量和接口。低压电气线路的安装规范01020304严格按照施工图纸进行安装，确保线路走向、连接方式等符合设计要求。使用符合规格的电线和电缆，保证线路的载流量、电压降等电气性能参数满足要求。遵循国家或地区的相关标准、规范和法律法规，如电缆的埋设深度、架空线路的高度等。确保线路安装牢固，无松动或摇晃现象，以免引发安全事故。低压电气线路的布线方式按照功能分区进行布线，将不同用途的线路分别敷设在不同的线槽或桥架中，便于维护和管理。遵循最短路径原则，尽量减少线路长度和转角，以降低线路损耗和节约成本。考虑未来扩展的需要，预留一定的线槽或桥架空间，以便于新增线路的接入。根据实际情况选择合适的布线方式，如明敷、暗敷、架空或地埋等，以满足安全、美观和实用的要求。03低压电气线路的故障诊断与排除低压电气线路的常见故障类型短路故障断路故障接地故障漏电故障由于线路中不同电位的两点被直接或间接短接，导致电流不经过负载直接流通。由于线路与大地之间的绝缘损坏，导致电流通过大地形成回路。由于线路绝缘性能下降，导致线路对大地存在一定的漏电流。由于线路中某处断开，导致电流无法流通。低压电气线路的故障诊断方法观察法替换法通过观察线路的外观、颜色、将可疑元件替换为正常元件，观察故障是否排除，从而确定故障元件。气味等变化，初步判断故障部位。测量法经验法使用万用表、钳形电流表等工具测量线路的电压、电流、电阻等参数，判断故障原因。根据维修经验，快速定位故障部位。低压电气线路的故障排除技巧010203熟悉电路原理遵循先易后难原则重视安全了解低压电气线路的基本原理和电路组成，有助于快速定位故障原因。先处理简单、明显的故障，再处理复杂、隐蔽的故障，可以提高工作效率。在维修过程中，要始终注意安全，遵循安全操作规程，防止触电等事故发生。04低压电气线路的安全运行与维护低压电气线路的安全运行措施确保线路绝缘良好避免过载运行定期检查线路的绝缘材料，确保没有破损或老化，防止发生漏电事故。合理配置线路的负载，避免线路过载运行，防止线路过热引发火灾。安装保护装置定期巡检在线路中安装断路器、熔断器等保护装置，在发生过载或短路时能够及时切断电源。对低压电气线路进行定期巡检，及时发现并处理存在的安全隐患。低压电气线路的定期维护保养清洁绝缘层检查连接点定期清除线路绝缘层上的污垢和尘埃，保持绝缘性能良好。对线路中的所有连接点进行检查，确保连接牢固，防止出现接触不良或松动现象。检查线夹和导线测试接地电阻检查线夹...
