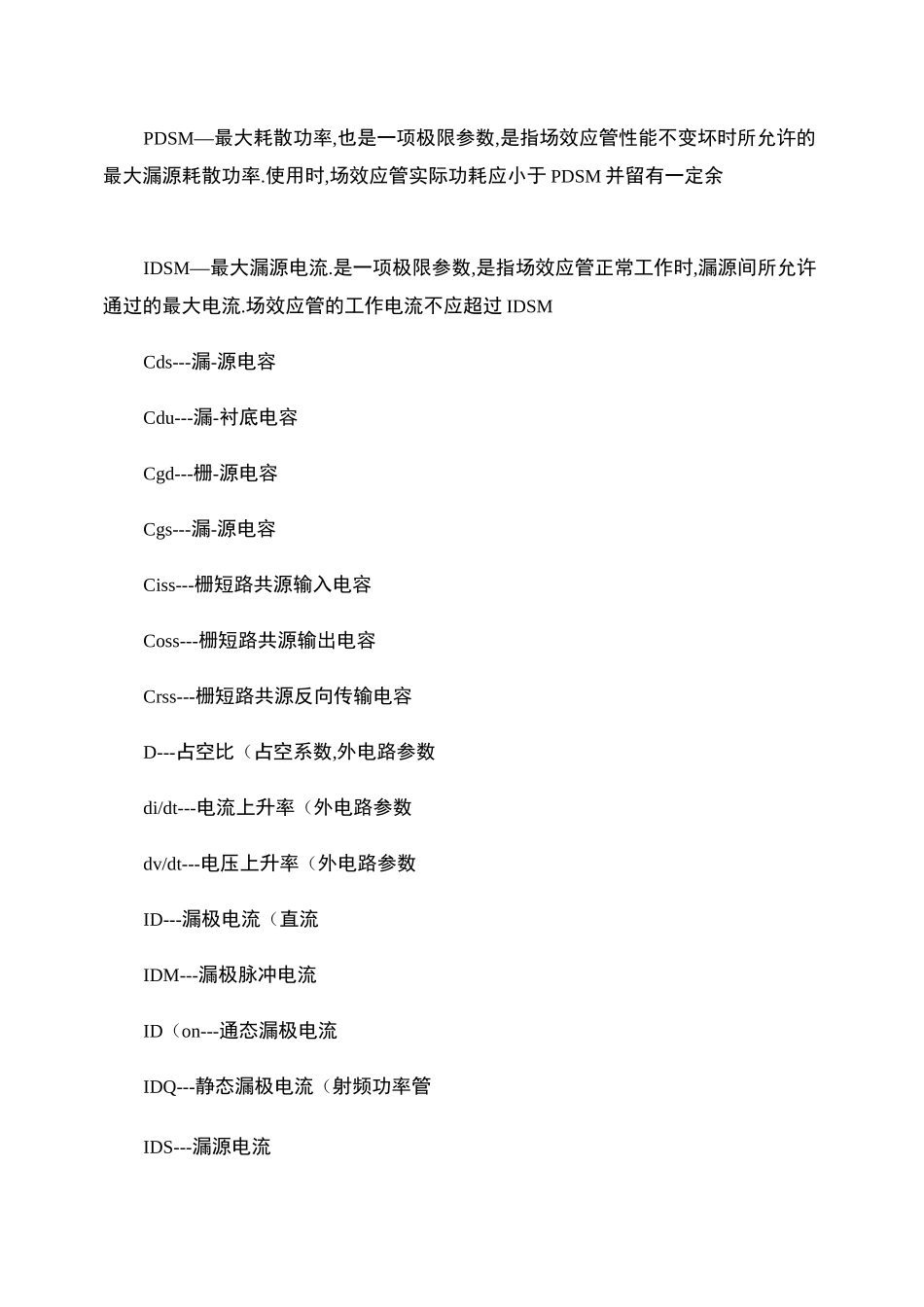

场效应管根据三极管的原理开发出的新一代放大元件，有3个极性，栅极，漏极，源极，它的特点是栅极的内阻极高，采用二氧化硅材料的可以达到几百兆欧，属于电压控制型器件1.概念：场效应晶体管（FieldEffectTransistor缩写（FET简称场效应管•由多数载流子参与导电,也称为单极型晶体管•它属于电压控制型半导体器件•特点：具有输入电阻高（100000000〜1000000000。、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者•作用：场效应管可应用于放大•由于场效应管放大器的输入阻抗很高，因此耦合电容可以容量较小，不必使用电解电容器•场效应管可以用作电子开关•场效应管很高的输入阻抗非常适合作阻抗变换.常用于多级放大器的输入级作阻抗变换.场效应管可以用作可变电阻.场效应管可以方便地用作恒流源.2.场效应管的分类:场效应管分结型、绝缘栅型（MOS两大类按沟道材料:结型和绝缘栅型各分N沟道和P沟道两种.按导电方式:耗尽型与增强型,结型场效应管均为耗尽型,绝缘栅型场效应管既有耗尽型的,也有增强型的。场效应晶体管可分为结场效应晶体管和MOS场效应晶体管,而MOS场效应晶体管又分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类.见下图:3.场效应管的主要参数:Idss—饱和漏源电流.是指结型或耗尽型绝缘栅场效应管中,栅极电压UGS=0时的漏源电流.Up—夹断电压.是指结型或耗尽型绝缘栅场效应管中,使漏源间刚截止时的栅极电压.Ut—开启电压.是指增强型绝缘栅场效管中,使漏源间刚导通时的栅极电压.gM—跨导.是表示栅源电压UGS—对漏极电流ID的控制能力,即漏极电流ID变化量与栅源电压UGS变化量的比值.gM是衡量场效应管放大能力的重要参数.BVDS—漏源击穿电压.是指栅源电压UGS一定时,场效应管正常工作所能承受的最大漏源电压.这是一项极限参数,加在场效应管上的工作电压必须小于BVDS.PDSM—最大耗散功率,也是一项极限参数,是指场效应管性能不变坏时所允许的最大漏源耗散功率.使用时,场效应管实际功耗应小于PDSM并留有一定余IDSM—最大漏源电流.是一项极限参数,是指场效应管正常工作时,漏源间所允许通过的最大电流.场效应管的工作电流不应超过IDSMCds---漏-源电容Cdu---漏-衬底电容Cgd---栅-源电容Cgs---漏-源电容Ciss---栅短路共源输入电容Coss---栅短路共源输出电容Crss---栅短路共源反向传输电容D---占空比（占空系数,外电路参数di/dt---电流上升率（外电路参数dv/dt---电压上升率（外电路参数ID---漏极电流（直流IDM---漏极脉冲电流ID（on---通态漏极电流IDQ---静态漏极电流（射频功率管IDS---漏源电流IDSM---最大漏源电流IDSS---栅-源短路时,漏极电流IDS（sat---沟道饱和电流（漏源饱和电流IG---栅极电流（直流IGF---正向栅电流IGR---反向栅电流IGDO---源极开路时,截止栅电流IGSO---漏极开路时,截止栅电流IGM---栅极脉冲电流IGP---栅极峰值电流IF---二极管正向电流IGSS---漏极短路时截止栅电流IDSS1---对管第一管漏源饱和电流IDSS2---对管第二管漏源饱和电流Iu---衬底电流Ipr---电流脉冲峰值（外电路参数gfs---正向跨导Gp---功率增益Gps---共源极中和高频功率增益GpG---共栅极中和高频功率增益GPD---共漏极中和高频功率增益ggd---栅漏电导gds---漏源电导K---失调电压温度系数Ku---传输系数L---负载电感（外电路参数LD---漏极电感Ls---源极电感rDS---漏源电阻rDS(on---漏源通态电阻rDS(of---漏源断态电阻rGD---栅漏电阻rGS---栅源电阻Rg---栅极外接电阻(外电路参数RL---负载电阻(外电路参数R(thjc---结壳热阻R(thja---结环热阻PD---漏极耗散功率PDM---漏极最大允许耗散功率PIN--输入功率POUT---输出功率PPK---脉冲功率峰值(外电路参数to(on---开通延迟时间td(off---关断延迟时间ti---上升时间ton---开通时间toff---关断时间tf---下降时间trr---反向恢复时间Tj---结温Tjm---最大允许结温Ta---环境温度Tc---管壳温度Tstg---贮成温度VDS---漏源电压（直流VGS---栅源电压（直流VGSF--正向栅源电压（直流VGSR---反向栅源电压（直流VDD---漏极（直流电源电压（外电路参数VGG---栅极（直流电源电压（外电路参数Vss...
