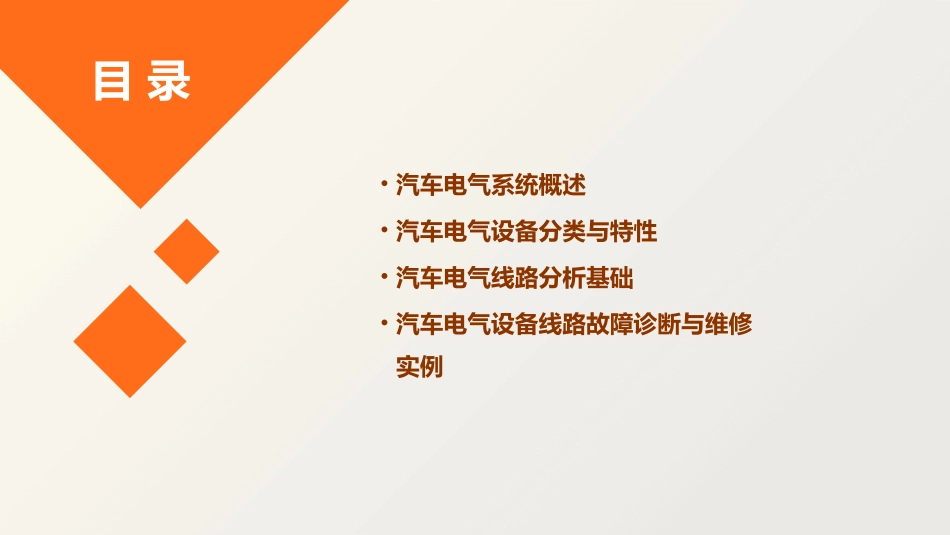

汽车电气系统汽车电气设备线路分析课件目录•汽车电气系统概述•汽车电气设备分类与特性•汽车电气线路分析基础•汽车电气设备线路故障诊断与维修实例01汽车电气系统概述发电机在车辆运行时，发电机通过引擎带动，产生交流电并经整流器转化为直流电，为电池充电并供应系统所需电能。电池作为汽车电气系统的能量来源，电池提供直流电能以驱动系统运作。调节器调节发电机输出电压，保持稳定供电。电气设备如前大灯、转向灯、雨刷电机等，由电气系统供电并控制。线路包括各种导线和连接器，负责电能传输。汽车电气系统组成1.A1.B1.D1.C启动阶段驾驶员转动钥匙，接通启动电路，电池提供电流驱动起动机旋转，带动引擎点火启动。充电阶段引擎运转后，发电机开始工作，通过整流器将交流电转化为直流电，为电池充电。供电阶段电池和发电机共同为汽车的电气设备提供所需电能。控制阶段驾驶员通过各种开关控制电气设备的工作，如打开大灯、转向灯等。汽车电气系统工作原理汽车电气系统负责车辆的启动、照明、信号传递、娱乐、舒适和安全等方面的功能。它是现代汽车不可或缺的一部分，提高了驾驶的便捷性和乘坐的舒适性。作用汽车电气系统的正常运行对于车辆的安全和性能至关重要。一旦电气系统出现故障，可能会导致车辆无法启动、照明失效、信号传递受阻等问题，严重影响驾驶体验和安全性。因此，对于汽车电气系统的维护和保养非常重要，以确保其正常运行和延长使用寿命。重要性汽车电气系统的作用和重要性02汽车电气设备分类与特性010203功能蓄电池是汽车电气系统中的重要组成部分，主要用于提供启动电流、供电给电气设备以及稳定电压。类型常见的汽车蓄电池类型包括铅酸蓄电池和锂离子电池，其中铅酸蓄电池由于技术成熟、成本低廉而被广泛应用。特性蓄电池具有自放电率低、使用寿命长、耐高低温性能好等特点，但同时需要注意定期维护和更换。蓄电池功能01发电机是汽车电气系统中的核心部件，负责将发动机转动产生的机械能转化为电能，以供电气设备使用。调节器则用于稳定发电机输出电压，保证电气系统正常运行。类型02根据结构和工作原理，发电机可分为直流发电机和交流发电机两类，其中交流发电机因体积小、重量轻、效率高等优点被广泛应用。特性03发电机与调节器需具备良好的稳压性能、抗干扰能力以及高效率，以确保在各种工况下为汽车电气系统提供稳定可靠的电能。发电机与调节器功能起动机是用于启动发动机的装置，通过将电能转化为机械能，推动发动机完成启动过程。类型常见的起动机类型包括电磁式起动机、永磁式起动机等，不同类型的起动机在结构、性能和使用寿命等方面存在一定差异。特性起动机需要具备启动扭矩大、启动速度快、噪音低、寿命长等特点，以确保在各种环境条件下可靠地完成发动机启动任务。同时，起动机的选型与匹配也需考虑与发动机、蓄电池等部件的协同工作，以实现整体性能的最优化。起动机03汽车电气线路分析基础文字标识除了图形符号外，线路图中还包含大量的文字标识，用来表示设备名称、端子编号、导线颜色等信息，这些标识对于正确理解线路图至关重要。图形符号在汽车电气线路图中，各种电气设备、元件和连接方式都用特定的图形符号表示，例如电阻、电容、电池、开关等都有各自的标准图形符号。颜色编码在线路图中，不同的导线通常用不同的颜色表示，这对于识别电路的连接方式和流向非常有帮助。电气图形符号与标识描述整个汽车电气系统的结构和工作原理，包括各个电气设备之间的连接关系和信号流程。系统原理图布线图接线图详细展示汽车内部导线的布置情况，包括导线的走向、固定位置、连接器位置等。提供电气设备之间具体的接线信息，包括端子编号、导线颜色、接线位置等。030201线路图的类型与特点0102熟悉图形符号和文字标识在分析线路图之前，首先要熟悉并理解各种图形符号和文字标识的含义。确定分析目标明确要分析的问题或故障，例如某个电气设备不工作、某个信号灯不亮等。逐层分析从电源端开始，逐层分析线路的走向、连接关系和信号流程，直到找到与分析目标相关的部分。检查接线情况在分析过程中，要注意检查接线是否正确、导线是否损坏、连接器是否...
