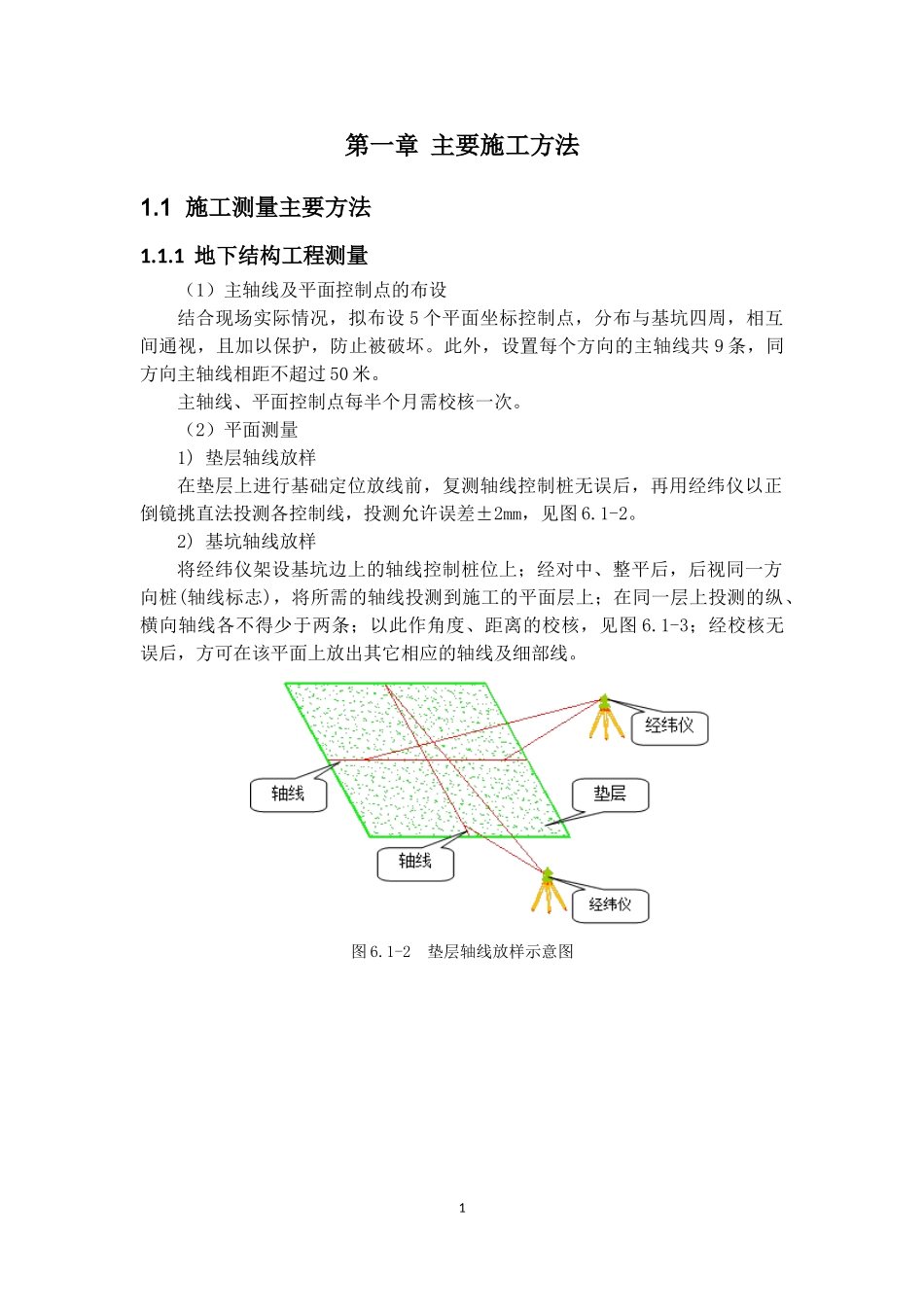

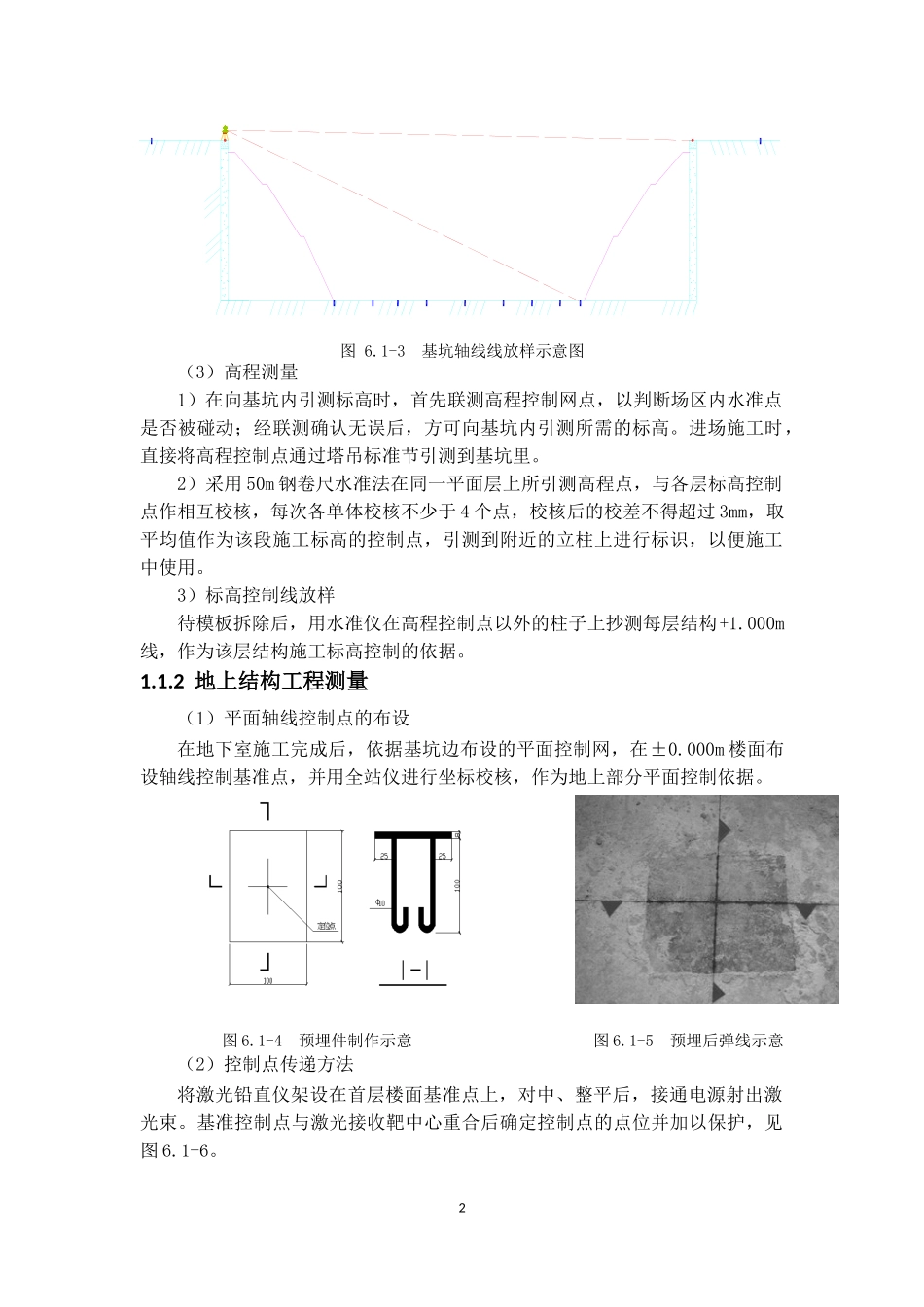

第一章主要施工方法1.1施工测量主要方法1.1.1地下结构工程测量（1）主轴线及平面控制点的布设结合现场实际情况，拟布设5个平面坐标控制点，分布与基坑四周，相互间通视，且加以保护，防止被破坏。此外，设置每个方向的主轴线共9条，同方向主轴线相距不超过50米。主轴线、平面控制点每半个月需校核一次。（2）平面测量1)垫层轴线放样在垫层上进行基础定位放线前，复测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各控制线，投测允许误差±2mm，见图6.1-2。2)基坑轴线放样将经纬仪架设基坑边上的轴线控制桩位上；经对中、整平后，后视同一方向桩(轴线标志)，将所需的轴线投测到施工的平面层上；在同一层上投测的纵、横向轴线各不得少于两条；以此作角度、距离的校核，见图6.1-3；经校核无误后，方可在该平面上放出其它相应的轴线及细部线。图6.1-2垫层轴线放样示意图1图6.1-3基坑轴线线放样示意图（3）高程测量1）在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动；经联测确认无误后，方可向基坑内引测所需的标高。进场施工时，直接将高程控制点通过塔吊标准节引测到基坑里。2）采用50m钢卷尺水准法在同一平面层上所引测高程点，与各层标高控制点作相互校核，每次各单体校核不少于4个点，校核后的校差不得超过3mm，取平均值作为该段施工标高的控制点，引测到附近的立柱上进行标识，以便施工中使用。3）标高控制线放样待模板拆除后，用水准仪在高程控制点以外的柱子上抄测每层结构+1.000m线，作为该层结构施工标高控制的依据。1.1.2地上结构工程测量（1）平面轴线控制点的布设在地下室施工完成后，依据基坑边布设的平面控制网，在±0.000m楼面布设轴线控制基准点，并用全站仪进行坐标校核，作为地上部分平面控制依据。图6.1-4预埋件制作示意图6.1-5预埋后弹线示意（2）控制点传递方法将激光铅直仪架设在首层楼面基准点上，对中、整平后，接通电源射出激光束。基准控制点与激光接收靶中心重合后确定控制点的点位并加以保护，见图6.1-6。2图6.1-6激光铅直仪传递控制点示意3、沉降观测（1）沉降基准点布设1）基准点的埋设及测量沉降观测基准点采用测量总控制网埋设的控制点。基准点高程的校测：基准点使用前，用Dini10电子水准仪从业主提供的水准基点与场区内6个水准基准点联测，经平差计算后的6个基准点高程数据作为本工程沉降观测的基准点高程。沉降观测基准点布设闭合路线，主要技术要求和测法应符合表6.1-1规定。表6.1-1沉降观测技术要求（单位mm）等级相邻基准点高差中误差每站高差中误差往返较差、附合或环线闭合差检测已测高差较差观测方法及要求二等±1.0±0.300.6n0.8n往、返各两次注：n为测站数2）沉降观测点的布设①、布点原则依据《建筑变形测量规范》(JGJ8－2016)的要求，沉降观测点布设位置应符合下列要求：（A）布置在变形明显而又有代表性的部位；（B）稳固可靠、便于保存、不影响施工及建筑物的使用和美观；（C）避开暖气管、落水管、窗台、配电盘及临时构筑物；（D）承重墙可沿墙的长度每隔20m左右设置一个观测点；（E）在转角处、沉降缝两侧设置观测点；3（F）框架式结构的建筑物应在柱基上设置观测点。②、埋设方法为了便于观测及长期保存，观测点宜采用不锈钢标志，见下图所示。图6.1-7沉降观测点大样图（2）观测技术要求1)观测仪器选用ZeissDini10精密电子水准仪及与其配套铟瓦条码尺。2)观测方法沉降观测按《建筑变形测量规范》规定的二等水准测量要求，采用单路线往返观测。观测过程中应做到：主要观测人员固定、仪器及附属设备固定、安置的尺位固定、观测方法及程序固定。3)观测的技术要求沉降观测的视线长度、前后视距差、视线高度按表6.1-2的要求进行。表6.1-2沉降观测要求等级仪器型号视线长度前后视距差前后视距累积差视线高度往返较差、附合或环线闭合差二等Dini10≤30m≤1.0m≤3.0m≥0.3m4L1.2基坑工程主要施工方法1.2.1围护施工方案1、SMW工法桩施工方案（1）施工工艺选择搅拌桩支护阶段施工应采用五轴搅拌设备,确保搅拌均匀，成桩可靠。五轴搅拌桩为∅850@600;水泥掺入比18%,水灰比1.6，采用P.0.42.5普通硅酸盐水泥，搅...
