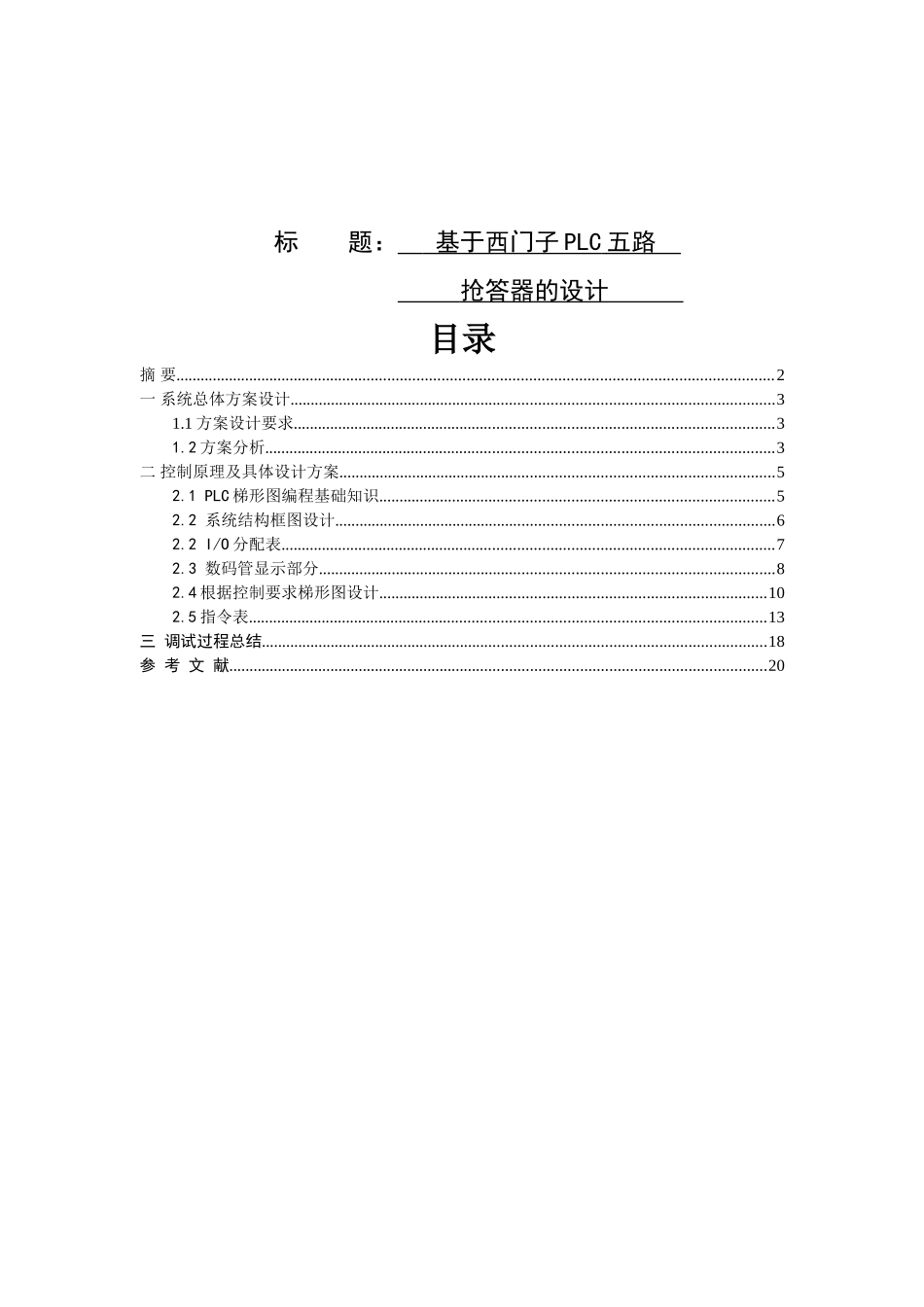

标题:基于西门子PLC五路抢答器的设计目录摘要.................................................................................................................................................2一系统总体方案设计......................................................................................................................31.1方案设计要求.....................................................................................................................31.2方案分析............................................................................................................................3二控制原理及具体设计方案..........................................................................................................52.1PLC梯形图编程基础知识................................................................................................52.2系统结构框图设计...........................................................................................................62.2I/O分配表........................................................................................................................72.3数码管显示部分...............................................................................................................82.4根据控制要求梯形图设计..............................................................................................102.5指令表..............................................................................................................................13三调试过程总结...........................................................................................................................18参考文献...................................................................................................................................20摘要现如今,中国经济正在不断蓬勃发展,人们的生活质量与日俱增,开始逐渐追求于精神方面的满足。在此背景下,多样化知识娱乐竞赛应运而生,为了保证竞赛的公平与公正性,需要运用到抢答器。实际上,抢答器质量的优劣,不仅会对选手的竞赛状态,产生一定的影响,而且有可能影响到竞赛的公正性。在竞赛初期,所运用到的抢答器,主要是利用优先权编码器,构建出完善的逻辑电路。然而,这种初期的抢答器,却不具备良好的运算速度,并且线路相对复杂,产品功能单一,无法实现多样性与可靠性。尤其是在抢答路数相对较多的情况下,更加无法保障竞赛的实际需求。在此情况下,研发出能够适用于竞赛的公正抢答器,是十分必要的。对于一般的传统抢答器而言,其功能仅仅局限于抢答结果的大致判断,或者提醒已经犯规的某选手台号,而没有办法精确显示出全部选手的具体抢答时间。但是,现代化的抢答器,能够通过具体数据,来表现出裁决结果的真实性从而切实保障竞赛的公平性,这对于竞赛来说,是至关重要的。抢答器的关键部分,即为电路的详细设计,以此来判断出抢答者的先后顺序。在常规的知识娱乐竞赛中,抢答器能够帮助裁判,正确判断各个抢答者对应的座位号,提升选手的参赛体验与竞争压力。基于电气控制系统而言,主要涉及到两大控制装置。其中,主要包含将继电器作为核心,而构建的控制系统;与此同时,包含基于微处理器而实现的可编程控制器。然而,因为可编程控制器的应用范围较为光广泛,并且伴随着相对较高的可靠性,安装过程与程序设计也相对简单,故此,更受消费者青睐。除此之外,最典型的图形编程语言,即为PLC梯形图,也被称之为电路。这是由于,其和电器控制系统所表现出的电路图极为相似,均能直观的呈现出电路的位置,通俗易懂,易于被操作者及时掌握,广泛运用于开关量的逻辑控制。事实上,可编程控制器的机型种类虽然富于多样化,然而,无论是在结构方面,还是在原...
