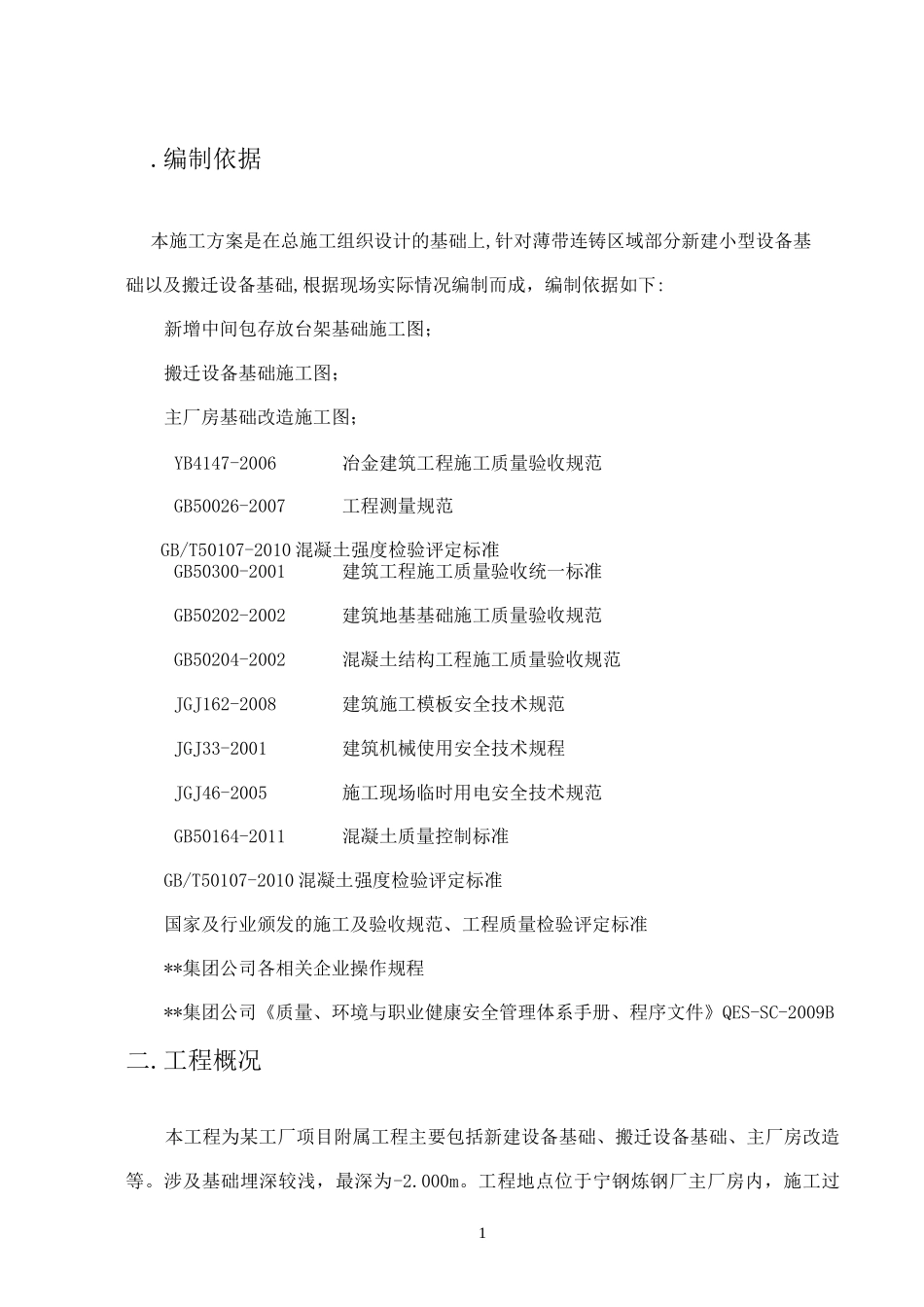

1.编制依据本施工方案是在总施工组织设计的基础上,针对薄带连铸区域部分新建小型设备基础以及搬迁设备基础,根据现场实际情况编制而成，编制依据如下:新增中间包存放台架基础施工图；搬迁设备基础施工图；主厂房基础改造施工图；YB4147-2006冶金建筑工程施工质量验收规范GB50026-2007工程测量规范GB/T50107-2010混凝土强度检验评定标准GB50300-2001建筑工程施工质量验收统一标准GB50202-2002建筑地基基础施工质量验收规范GB50204-2002混凝土结构工程施工质量验收规范JGJ162-2008建筑施工模板安全技术规范JGJ33-2001建筑机械使用安全技术规程JGJ46-2005施工现场临时用电安全技术规范GB50164-2011混凝土质量控制标准GB/T50107-2010混凝土强度检验评定标准国家及行业颁发的施工及验收规范、工程质量检验评定标准**集团公司各相关企业操作规程**集团公司《质量、环境与职业健康安全管理体系手册、程序文件》QES-SC-2009B二.工程概况本工程为某工厂项目附属工程主要包括新建设备基础、搬迁设备基础、主厂房改造等。涉及基础埋深较浅，最深为-2.000m。工程地点位于宁钢炼钢厂主厂房内，施工过2程中要保证厂房内生产线正常运转，因此现场施工限制条件较多。新增中间包存放台架基础位于E-F轴/10-11线区域内，北侧基础中心线距连铸区域变电所(ER12)地下室仅2m，西侧基础中心距过跨小车基础边1.9m。共包括6个基础承台(1400X1400mm)及基础连梁(250X400mm)，基础底标高为-1.500m。桩基为混凝土灌柱桩。搬迁钢包烘烤器及钢包基础位于F-G轴/1-2线区域内，紧邻炼钢厂北3号门。平面总尺寸为4000X7370mm，共两个，基础底标高为-1.400m，为无桩基础；搬迁中间包存放台基础位于E-F轴/4-5线区域内基础尺寸为1030X2240mm，共两个，基础顶标高为1.160m,基础采用在原地坪上钻孔植筋的方式进行锚固。主厂房基础改造分别位于E轴/2-3线、D轴/5-6线。2-3线、5-6线之间各增加一道基础拉梁，拉梁中间设灌注桩基础承台，拉梁两端采用钻孔植筋的方式与原柱基础承台进行连接。三．地质条件1.场地位置及地形地貌工程场地位于宁波断陷向斜盆地中部，区域构造单元属华南加里东褶皱系浙东南褶皱带丽水—宁波隆起带中的新昌—定海断隆带。地质构造形迹以断裂为主，褶皱次之，不同展布方向和不同切割深度的断裂相互交织，形成了本区特有的网格状构造格局，并控制了区内的地质作用和地震活动。场区地震具有强度弱、频度低，且以弱震、微震为主的特点，区域稳定性较好。2.地层岩性根据野外冲探，按地基土的岩性特征、成因时代及埋藏分布规律等，拟建场地勘探深度内地基土层自上而下划分如下：3①层素填土（Qml）：杂色，主要由碎石、块石、粗砂夹杂粘性土组成，新近堆积,结构松散。全场分布。②层粉质黏土（Q43l+h）：黄褐色，含少量铁锰质结核及植物根茎，上部呈可塑，往下渐变为软塑，土面稍有光泽反应，高韧性，高干强度，无摇振反应。全场分布。③-1层淤泥质粘土（Q42m）：灰色，流塑，饱和。局部具水平薄层理，层间夹少量粉土，部分地段含贝壳碎片，底部含有少量角砾。全场分布。③-2层灰色，局部地段为褐绿色，含贝壳碎片，局部较为密集，松散~稍密。局部分布。④-1层淤泥质粘土（Q41m）：灰色，含少量贝壳碎片，局部具微层理，流塑、饱和。④-2层粘土（Q41m+h）：灰色~深灰色，含少量贝壳碎片，鳞片状构造，流塑~软塑，饱和。⑤-1层粘土（Q32al+1）：灰绿~黄褐色，含少量铁锰质结核，顶部含少量姜结石,可塑，湿。⑤-2层粉土（Q32al+1）：灰绿~灰黄色、黄褐色，含少量铁锰质结核，稍~中密，很湿。且微层理构造，局部为粉砂。⑤-3层粉质粘土（Q32al+1）：黄褐色~灰黄色，且微层理构造，含少量腐植物，可塑~软塑，湿。⑥-1a粘土（Q32m）：灰色，局部具微层理构造，局部夹少量粉砂，含少量腐植物,软塑，饱和。⑥-lb粉土（Q32m）：灰绿色~灰色，含少量粉砂及腐植物，稍中密，很湿。⑥-2粉质粘土（Q32al+m）：灰色，具水平微层理，含少量贝壳碎屑及腐植物，软~可塑，湿。3.地下水4场地地下水类型主要有浅部孔隙潜水和深水弱承压水两类。上部孔隙水主要赋存主要为赋存在②-1层粘土及下部粘性土中，其富水性差，水量小，主要接...
