基于FPGA的电子密码锁设计和实现 通信技术专业VIP免费

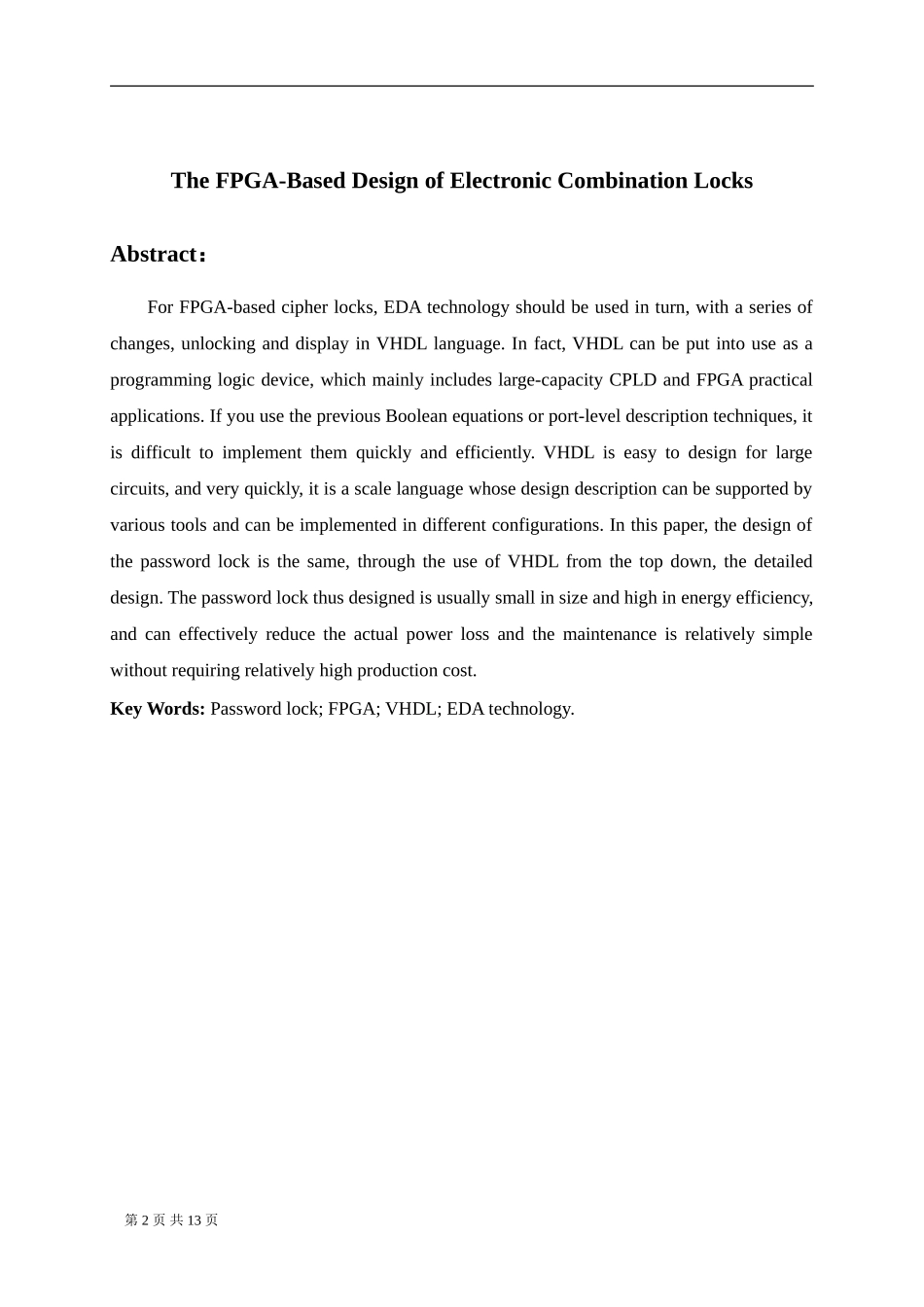

第1页共32页摘要：对于以FPGA为基础的密码锁而言，应该依次采用EDA技术，同时辅以VHDL语言对其进行一系列的更改，解锁及其显示。实际上，VHDL能够作为编程逻辑器件投入使用，其中，主要包含大容量CPLD以及FPGA的实际应用。假如运用之前的布尔方程或端口级描述技术，很难迅速，高效地实现它们。VHDL易于大电路的设计，而且很快，它是一种尺度的语言，其设计描述可以经过各类用具来支持，并且可以用不同的配置来实现。在本篇论文中，所设计的密码锁就是如此，通过利用VHDL自上依次向下的方式，完成细致设计。由此而设计出的密码锁，通常表现为小体积与高能效，无须耗费相对较高的生产成本，就能有效降低实际电能损耗，后期维护也相对简单。关键词：密码锁；FPGA；VHDL；EDA技术。第2页共13页TheFPGA-BasedDesignofElectronicCombinationLocksAbstract：ForFPGA-basedcipherlocks,EDAtechnologyshouldbeusedinturn,withaseriesofchanges,unlockinganddisplayinVHDLlanguage.Infact,VHDLcanbeputintouseasaprogramminglogicdevice,whichmainlyincludeslarge-capacityCPLDandFPGApracticalapplications.IfyouusethepreviousBooleanequationsorport-leveldescriptiontechniques,itisdifficulttoimplementthemquicklyandefficiently.VHDLiseasytodesignforlargecircuits,andveryquickly,itisascalelanguagewhosedesigndescriptioncanbesupportedbyvarioustoolsandcanbeimplementedindifferentconfigurations.Inthispaper,thedesignofthepasswordlockisthesame,throughtheuseofVHDLfromthetopdown,thedetaileddesign.Thepasswordlockthusdesignedisusuallysmallinsizeandhighinenergyefficiency,andcaneffectivelyreducetheactualpowerlossandthemaintenanceisrelativelysimplewithoutrequiringrelativelyhighproductioncost.KeyWords:Passwordlock;FPGA;VHDL;EDAtechnology.第3页共13页1绪言在本篇设计中，主要通过可编程器件，针对电子密码锁进行更深层次的细致设计，并着重阐述了其在近期的研究现状与未来的发展方向，此外，本文还指出电子密码锁在当前时期存在的一系列问题，给予了相应的改进方案。1.1设计基础基于FPGA的电子密码锁，有自动识别技术，电子设备，机械，计算机技术，通信技术，它结合了最新的管理工具，包括最新的技术，比如生物技术，安全管理等问题的最新的安全管理系统是解决的有效手段。这个问题的主门口打交道，银行，酒店，计算机房，武器储藏室，一个秘密的地方，办公，无线城市，工厂，家庭等，将被应用到各种环境中。目前，大多数电子密码锁采用单芯片技术，单芯片为主设备，编码器和解码器由软件生成。然而，在现实生活中，由于编程相对简单，无法实现有效的操控，难以保障体系的良好可靠性[1]，故此，以FPGA为基础的电子密码锁，在诸多领域中，获得了相对广泛的实际应用。电子密码锁的运用不像古代的机械锁，它拥有复杂密码而且提高了安全性。因为使用可编程逻辑FPGA，系统就变得非常灵活，随时能够更新换代，让我们所做的设计更加完美。另外主机FPGA可以固化成ASIC，可以当作特别的数字代码锁芯片使用。因为硬件能够更新换代，可以加多密码数目，而且还能够随时增添新功能，让密码锁更安保全面，靠得住，还更方便[2]1.2设计的意义这些电路设计，微控制器的设计改为FPGA，电子密码锁的设计通过以下方式实现，使用VHDL语言。这类策划能够轻便转移，基于FPGA的电子密码锁是隐秘的，高度变通的。在密码输入过程中几乎在键盘上输入密码。当用户输入错误的密码时，系统将发出警报声，扬声器会响5秒钟。当密码持续三次不准确时，体系会长时报警，务必重置遏制。由此而设计出的密码锁，通常表现为小体积与高能效，无须耗费相对较高的生产成本，就能有效降低实际电能损耗，后期维护也相对简单，能够得到良好的发展。与古代锁相比，它选取可编程逻辑器件达成第4页共13页体系策划。使用简单明了的VHDL语言实现设计和编程思想，并创建及时，智能的控制和管理功能，尤其是在系统开发中。1.3设计的目的系统的关键问题是硬件和软件，一般情况下，硬件应该针对FPGA可编程器件...
