安全防范系统施工工艺要求VIP免费

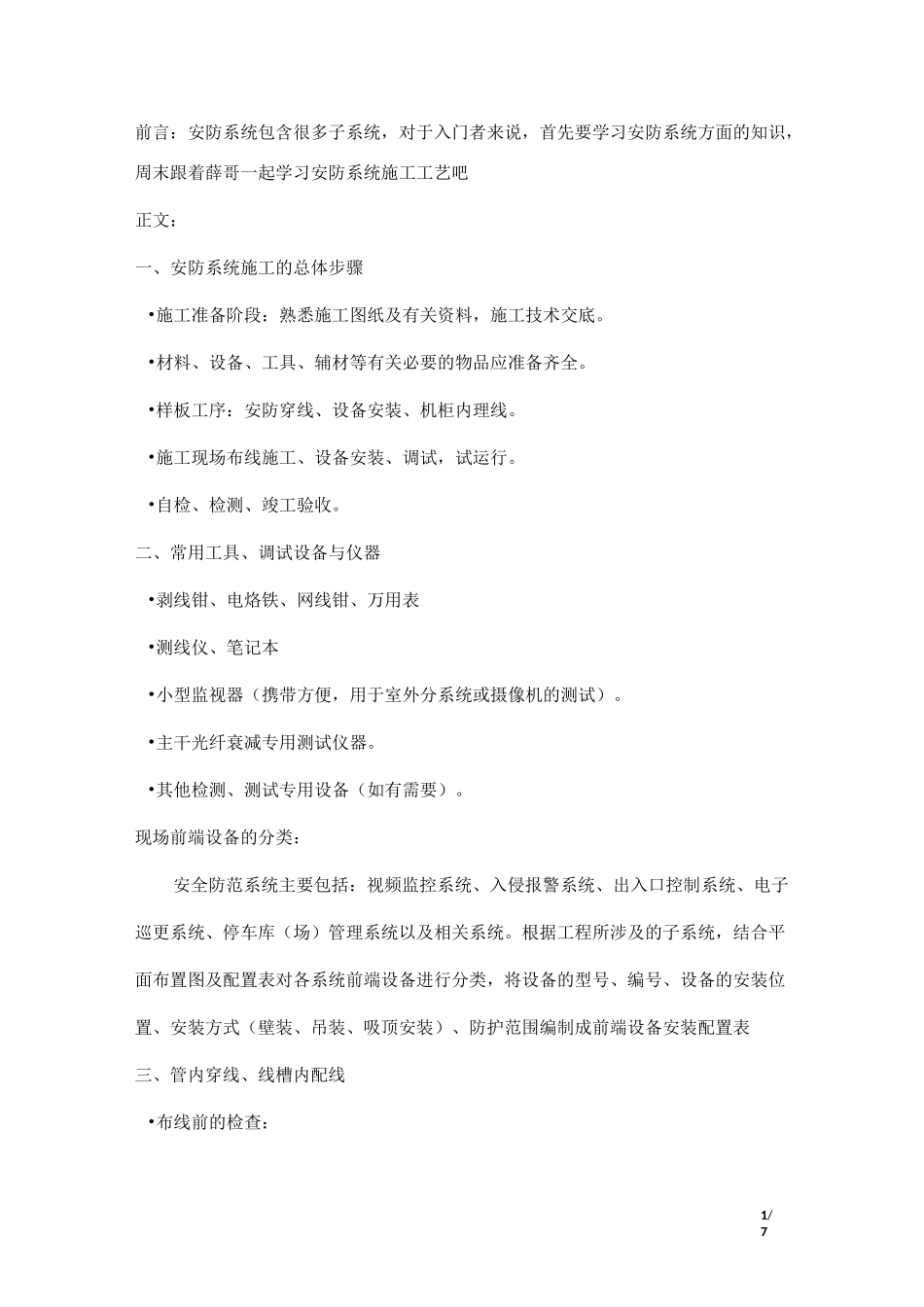

1/7前言：安防系统包含很多子系统，对于入门者来说，首先要学习安防系统方面的知识，周末跟着薛哥一起学习安防系统施工工艺吧正文：一、安防系统施工的总体步骤•施工准备阶段：熟悉施工图纸及有关资料，施工技术交底。•材料、设备、工具、辅材等有关必要的物品应准备齐全。•样板工序：安防穿线、设备安装、机柜内理线。•施工现场布线施工、设备安装、调试，试运行。•自检、检测、竣工验收。二、常用工具、调试设备与仪器•剥线钳、电烙铁、网线钳、万用表•测线仪、笔记本•小型监视器（携带方便，用于室外分系统或摄像机的测试）。•主干光纤衰减专用测试仪器。•其他检测、测试专用设备（如有需要）。现场前端设备的分类：安全防范系统主要包括：视频监控系统、入侵报警系统、出入口控制系统、电子巡更系统、停车库（场）管理系统以及相关系统。根据工程所涉及的子系统，结合平面布置图及配置表对各系统前端设备进行分类，将设备的型号、编号、设备的安装位置、安装方式（壁装、吊装、吸顶安装）、防护范围编制成前端设备安装配置表三、管内穿线、线槽内配线•布线前的检查：2/7-金属电线管在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。・检查管与线槽连接处的护圈是否齐全。・电管进入底盒时内外螺母要确认锁紧。・线槽内需要清除垃圾杂物或积水，使线槽内外保持清洁。•放线：・先按照图纸编号做好线缆标签。・放线时应分区域，先放长的，后放短的，有顺序进行。・将导线抻直、捋顺。・可盘成大圈或使用专门的放线工具。・边放边整理，不应出现缠绕、扭结、损伤导线等现象。・每个分支应使用扎带绑扎成束。四、前端设备安装安装前要确认：•现场与图纸的充分结合，确定精确位置。-应该安装的方式：吸顶、支架、吊杆、立杆。•安装高度：摄像头（）、各类探头、、读卡器、报警按钮、巡更点等。•前端设备的朝向及角度。•设备覆盖范围及有效距离。3/7门禁读卡器的类型，大小。出门按钮的类型•门锁的类型：磁力锁、电插锁、阳极锁、机电一体锁等。五、报警系统前端探测器的安装•震动探测器应安装在远离震动源的地方，如电机、水泵和产生振动的设备。•安装被动红外探测器时，应该充分注意探测背景物体的运动和红外辐射情况。•主动红外探测器安装在室外要注意警戒范围内的干扰物，应安装在固定不动的物体上，探头必须安装牢靠，不能晃动，不能对准闪烁的光源，要注意安装位置，以免引起误报。、电子围栏系统注意安装高度以及缝隙宽度六、报警控制器的安装•控制箱体的安装要有细化图纸：安装大样图，墙面布置图，接线图等。•报警系统控制器应安装在弱电间、安保机房或值班室的设备机柜内；控制器应安装牢靠，不得倾斜；如果安装在轻质隔墙上，应采取加固措施。•控制器的接线应该：・配线整齐，固定牢靠。・电缆、导线均应标明编号，与图纸一致，字迹清晰，不易退色。・电缆芯和导线应留有不小于的余量。・控制器的电源应采用专用安全电源。・控制器要有保护接地线（外壳和接地端），并按接地规范施工）。七、摄像机等前端设备的安装4/7摄像机等安装前应按下列要求进行检查：・将摄像机通电进行检测和粗调，确认各项功能正常，方可安装。・检查摄像机防护罩。・检查摄像机座与支架或云台的安装尺寸。在手搬动、架设摄像机过程中，不得打开镜头盖。摄像装置等的安装应牢靠、稳固。从摄像机引出的电缆宜留有的余量，不得影响摄像机的转动。摄像机的电缆和电源线均应固定，不得用插头承受电缆的自重。先对摄像机进行初步安装，经通电试看，细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。视频接头与视频线连接要求采用烙铁焊接，不得有虚焊或者连接不老固，不建议采用压接连接（时间长了容易松动，导致信号不稳定）。电源线的护套剥开不应过长，接好后不得有铜线露在外面，防止短路。明装的摄像机视频线和电源线都应用缠绕管保护，整洁美观。网络摄像机接线处水晶头已经要做好防护措施八、门禁系统前端设备安装门禁系统现场设备的安装遵循“右手侧”和“开门侧”安装方式：・对于单开门，读卡器和出门按钮均...
