洁净室净化空调设计方法VIP免费

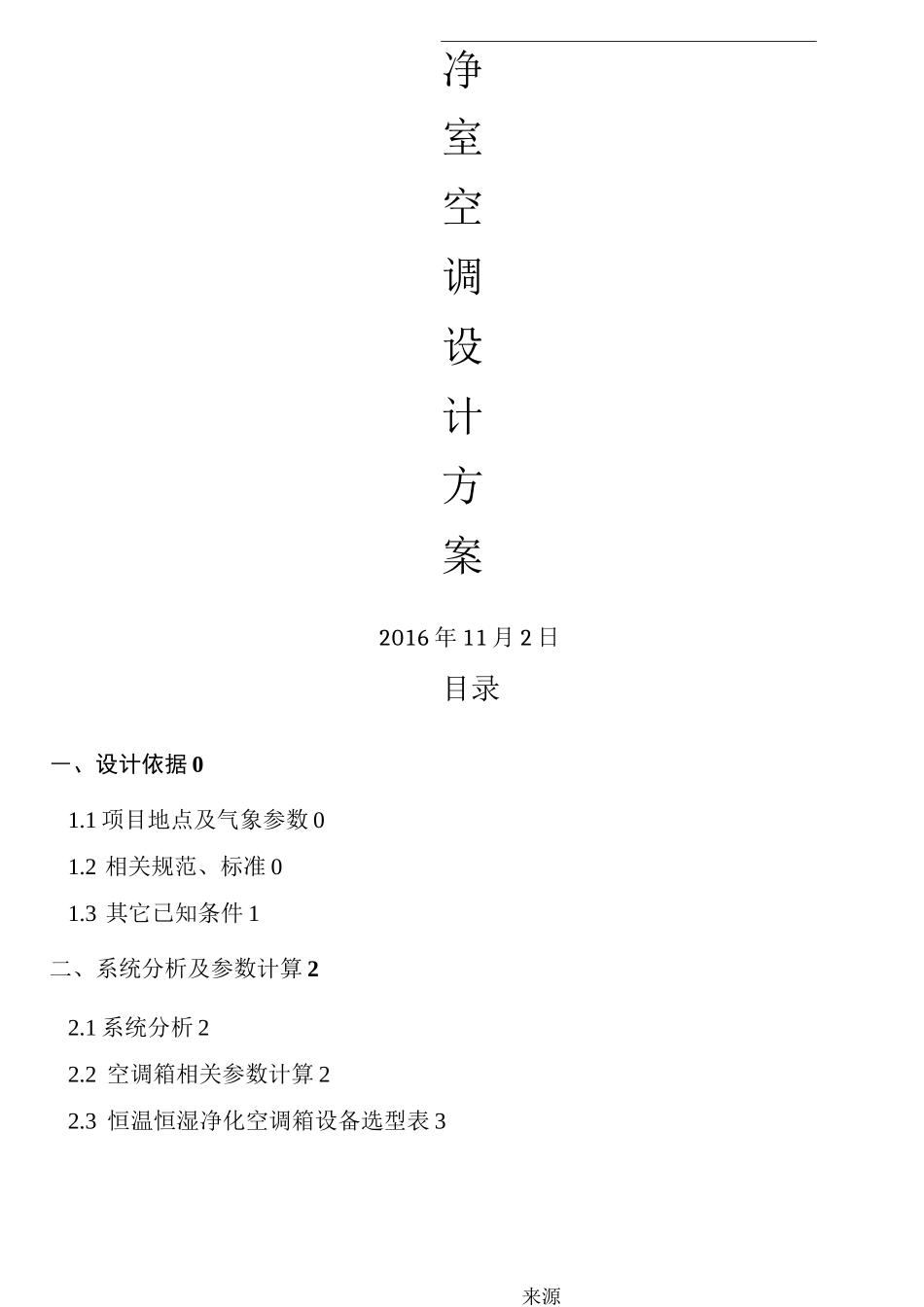

来源于网净室空调设计方案2016年11月2日目录―、设计依据01.1项目地点及气象参数01.2相关规范、标准01.3其它已知条件1二、系统分析及参数计算22.1系统分析22.2空调箱相关参数计算22.3恒温恒湿净化空调箱设备选型表3来源于网来源于网2.4主机选型来源于网来源于网一、设计依据1.1项目地点及气象参数使用地点：上海市Q室外条件上海市室外气象参数参数干球温度。C湿球温度C相对湿度露点温度C含湿量焓密度夏季冬季Q室内条件室内设计参数参数干球温度C相对湿度露点温度C含湿量焓密度夏冬季+土备注：经踏勘现场可知，该检验室吊顶密封性不严，无法使洁净室温度波动范围保证在+0.5C1.2相关规范、标准1、洁净厂房设计规范（）；2、洁净室施工及验收规范（）；3、采暖通风与空气调节设计规范（）；、通风与空调工程施工及验收规范（）、业主提供相关资料；来源于网来源于网1.3其它已知条件Q该洁净区面积为6.6*8=53m2，吊顶以下高度为3m；Q业主未提供该区域工艺设备功率、照明功率及人员数量，初步冷负荷指标按200w/m2计算；Q本次方案按洁净区净化等级为100K设计；Q工艺排气量为4*150=600m3/h；Q洁净区采用5Pa微正压。来源于网来源于网络二、系统分析及参数计算2.1系统分析Q该洁净区由空调系统来完成恒温、恒湿及净化功能。夏季最大冷负荷及除湿量、冬季计算最大热负荷及加湿量、净化（采用初、中效过滤器）等均是由空调系统来完成的，其中初效过滤效率35%、中效过滤效率95%。Q洁净区空调形式采用AHU+初中效过滤器+排气形式（沿用原有排气设备，本次不涉及），详见洁净空调示意图。2.2空调箱相关参数计算Q空调箱机外余压：根据现场风管最不利环路及过滤要求来确定，经估算空调箱机外余压300Pa。Q循环风量、冷负荷及除湿的确定：循环风量按洁净室100K等级15次/h及按冷量计算风量二种方法取大值；总冷量包括：新风降温除湿冷量及混合风处理至送风状态所需冷量（即表冷器冷量）；新风除湿由表冷器承担，露点控制在14°C。°热负荷、加湿量的确定：热负荷按冬季混合状态点与冬季送风状态点焓差计算；加湿量按冬季混合状态点与送风状态点含湿量差值计算。°下表图为参数计算表、流程图、冬夏季状态点参数表及冬夏季id图夏季参数计算表名称面积咼度体积送风量新风量回风量实际冷负荷实际冷指标次换气次数计算正压（考虑泄漏）补充排气新风量检验室洁净区冬季参数计算表来源于网来源于网络名称面积咼度体积送风量新风量回风量热负荷（校核值）实际热指标次换气次数计算正压（考虑泄漏）补充排气新风量检验室洁净区2.3恒温恒湿净化空调箱设备选型表空调箱选型表型号空调箱名称台数参数控制要求39CQ0609一次回风空调箱、送风量，新风量机外余压；盘管制冷量，制热量；电加热；电极加湿器加湿量;初效过滤器，袋式中效过滤器；温度控制冬季土°C,夏季土°C,相对湿度土、风机采用变频风机夏季室内湿度将表冷段空气控制在°C露点温度；冬季湿度由电极加湿器接受室内相对湿度传感器信号进行控制；夏季室内温度由经表冷器冷却降温后空气再经过室内温度传感器将控制信号传递给电加热器控制送风温度；冬季经室内温度传感器反馈给风冷涡旋热泵主机热量控制送风温度。、加湿器采用电极加湿，加湿量通过湿度传感器控制电动阀开度；、室压控制通过控制送风量，稳定排风量来实现；控制器需预留电动阀露点传感器温湿度传感器滤网压差报警尘度传感器加湿器电动阀排气电动控制阀等接线点位；电加热器与风机联动控制；、风机采用变频风机；2.4主机选型负荷计算表夏季冷负荷冬季热负何混合点焓值混合点焓值送风点焓值送风点焓值焓差焓差来源于网来源于网络计算冷负荷计算热负荷根据计算得负荷，主机选用小型涡旋风冷热泵机组。型号：30RQ02609100THC；制冷量27KW，制热量29.6KW；制冷输入功率8.7KW；制热输入功率9.3KW；内置水力模块，系统最大高差20m,接管DN32；重量：330Kg。外形图如下：
