基于PLC自动加料机控制系统设计 电气自动化专业VIP免费

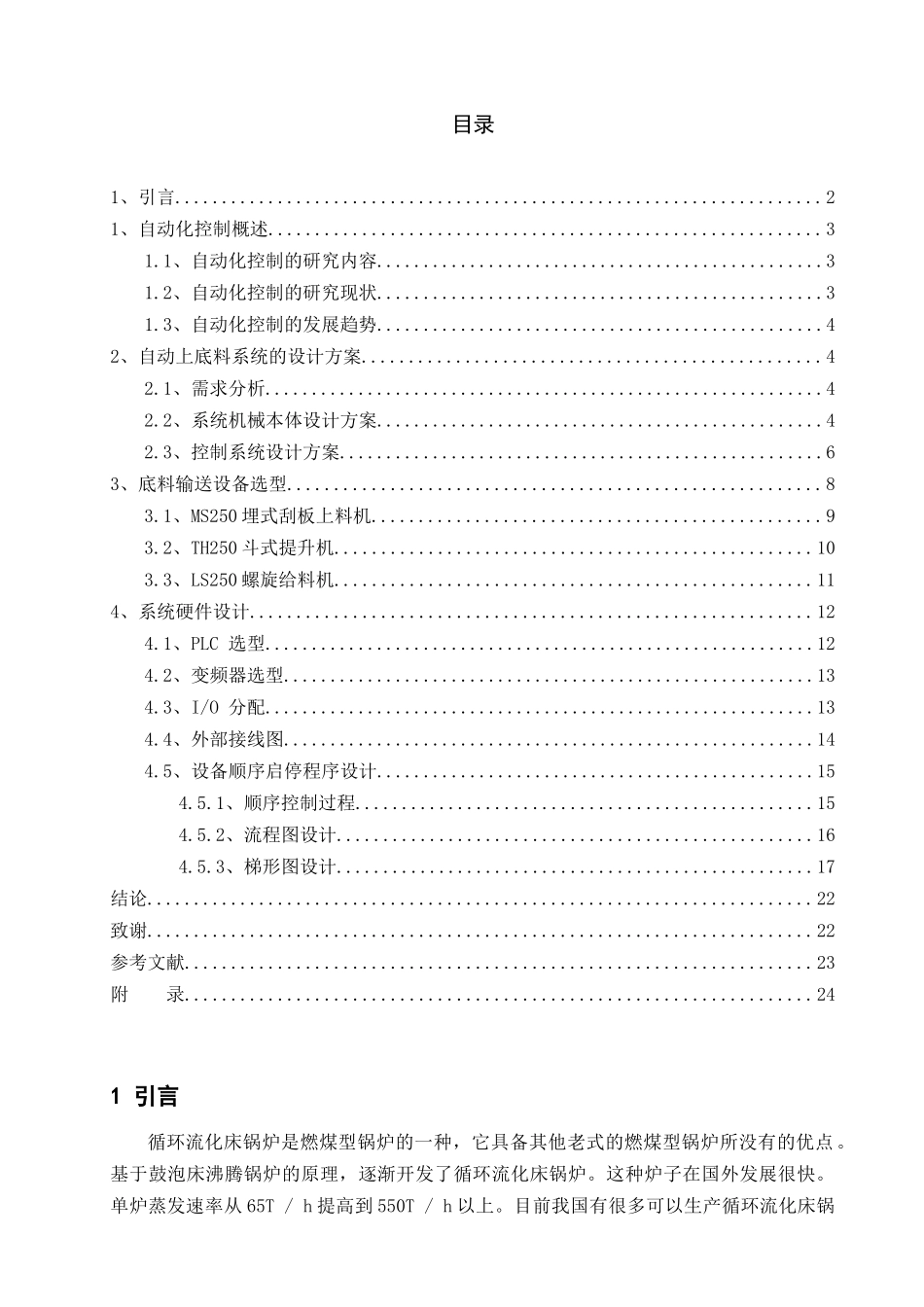

题目：基于PLC自动加料机控制系统设计摘要：本设计方案是一种自动上底料系统，主要用于解决当前热电厂所采用的人工上底料的方式带来的各种问题。设备投入运行之后，可以直接解决热电厂需要人工上底料的问题，减少了底料运输过程中物料所产生的飞尘，在提高工作效率的同时，对于保护周围环境和工人的身体健康都是十分有利的。本文在对需求进行分析的基础上，进行了输送设备的选型，结合可编程控制器与继电器技术实现了上料过程的全自动控制，并对可编程控制系统的原理进行了介绍和分析。关键词：热电厂循环流化床锅炉自动化PLC变频器目录1、引言.....................................................................21、自动化控制概述...........................................................31.1、自动化控制的研究内容................................................31.2、自动化控制的研究现状................................................31.3、自动化控制的发展趋势................................................42、自动上底料系统的设计方案.................................................42.1、需求分析............................................................42.2、系统机械本体设计方案................................................42.3、控制系统设计方案....................................................63、底料输送设备选型.........................................................83.1、MS250埋式刮板上料机................................................93.2、TH250斗式提升机...................................................103.3、LS250螺旋给料机...................................................114、系统硬件设计............................................................124.1、PLC选型...........................................................124.2、变频器选型.........................................................134.3、I/O分配...........................................................134.4、外部接线图.........................................................144.5、设备顺序启停程序设计...............................................154.5.1、顺序控制过程.................................................154.5.2、流程图设计...................................................164.5.3、梯形图设计...................................................17结论.......................................................................22致谢.......................................................................22参考文献...................................................................23附录...................................................................241引言循环流化床锅炉是燃煤型锅炉的一种，它具备其他老式的燃煤型锅炉所没有的优点。基于鼓泡床沸腾锅炉的原理，逐渐开发了循环流化床锅炉。这种炉子在国外发展很快。单炉蒸发速率从65T/h提高到550T/h以上。目前我国有很多可以生产循环流化床锅炉的厂家，这些锅炉的蒸发量在35T/h至220T/h之间，其中已经投入运行的是高压中温锅炉，这种锅炉的单台蒸发量超过了75t/h。在每次点火之前，锅炉必须在炉内均匀地覆盖0至13毫米的底部材料。底部材料主要是锅炉炉渣过滤后的筛材。自循环流化床锅炉开始投入运行以来，发电厂一直采用人工装载基料的方式进行手工包装，然后由人将袋装物料运输到高约3.5米的锅炉中。这种方式导致工作效率很低，在整个运输过程中，底料也会不可避免的产生飞尘污染环境，危害工人的身体健康[1]。为了解决上述问题，本文设计了循环流化床锅炉自动给料系统，根据系统的技术需求，进行了设备的选型，并且有机的结合了可编程控制器和继电器技术，对系统实现了全自动化控制。本章主要介绍了自动上底料系统设计的研究背景和意义，在分析了目前所使用的国产75T...
