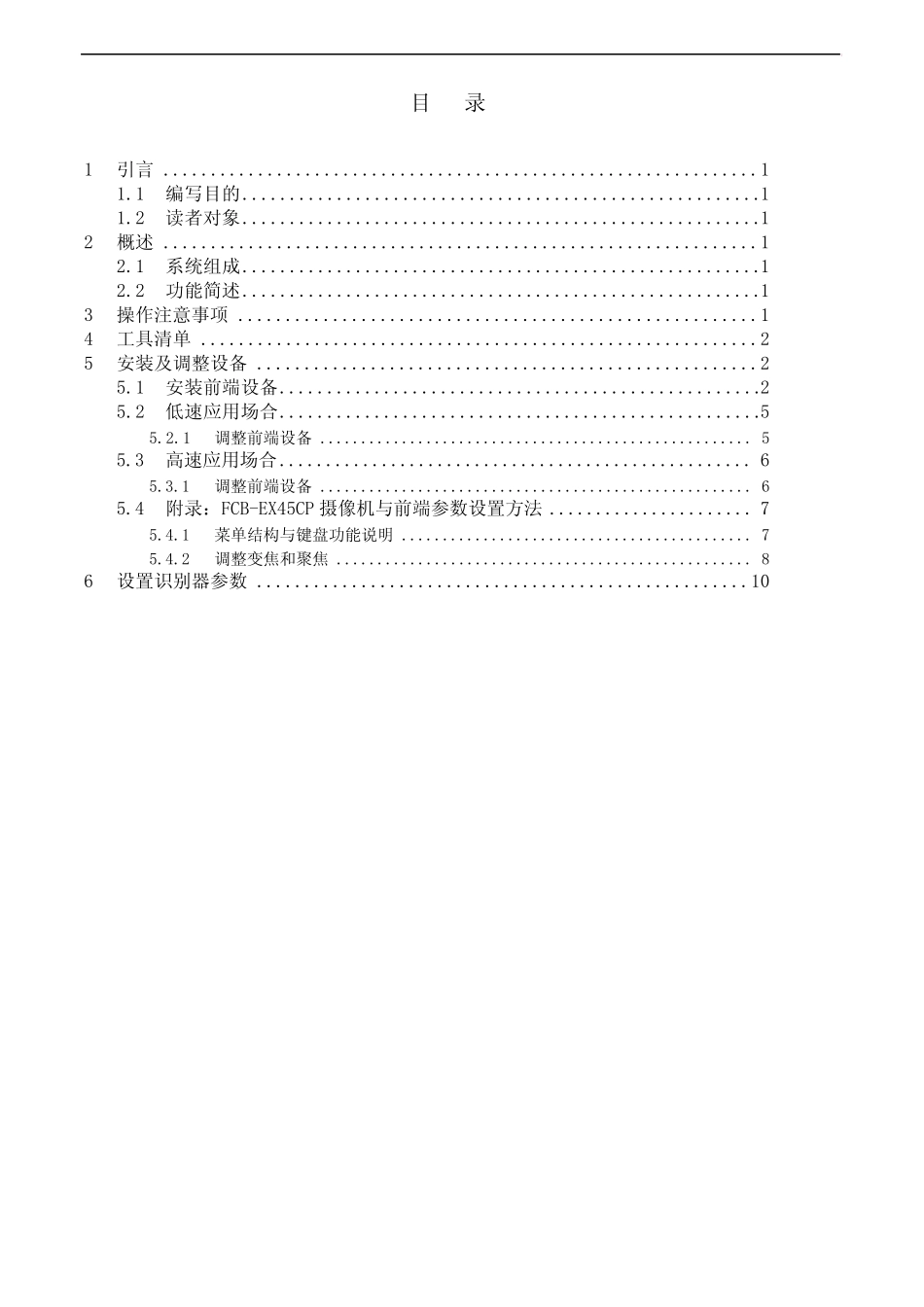

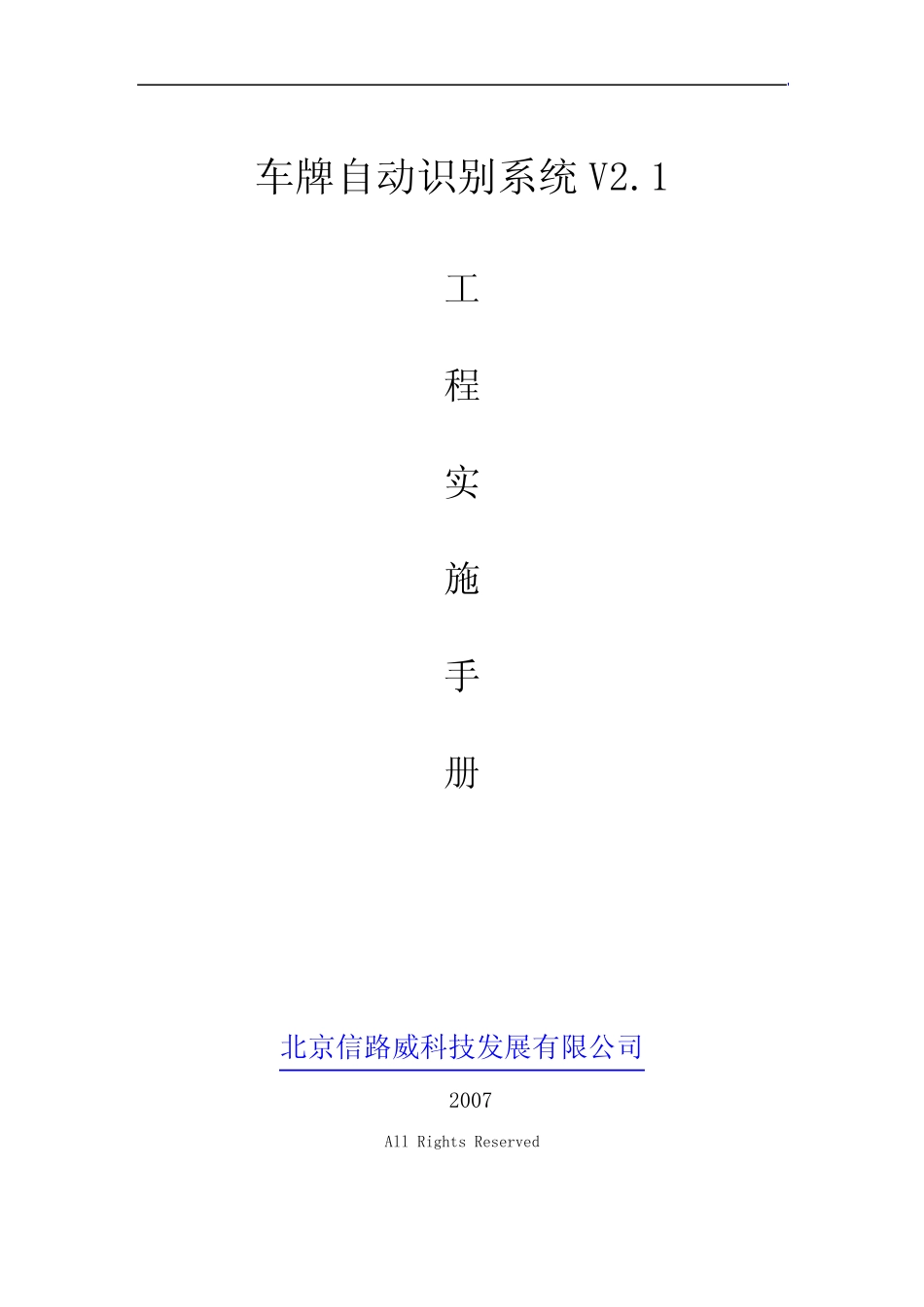

车牌自动识别系统V2.1工程实施手册北京信路威科技发展有限公司2007AllRightsReserved目录1引言...............................................................11.1编写目的.......................................................11.2读者对象.......................................................12概述...............................................................12.1系统组成.......................................................12.2功能简述.......................................................13操作注意事项.......................................................14工具清单...........................................................25安装及调整设备.....................................................25.1安装前端设备...................................................25.2低速应用场合...................................................55.2.1调整前端设备.....................................................55.3高速应用场合...................................................65.3.1调整前端设备.....................................................65.4附录：FCB-EX45CP摄像机与前端参数设置方法......................75.4.1菜单结构与键盘功能说明...........................................75.4.2调整变焦和聚焦...................................................86设置识别器参数....................................................10车牌自动识别器系统V2.0工程实施手册-1-1引言1.1编写目的编写此手册目的是为方便用户对车牌自动识别系统的工程实施、设备调试以及维护等提供规范化的工程指导文档。1.2读者对象读者对象是安装车牌自动识别系统设备的设计人员、实施人员、验收人员和维护人员等。2概述2.1系统组成本系统分成车牌自动识别器和前端采集设备两大部分。车牌自动识别器分为：SWHV-LPR01和SWHV-LPR02SWHV-LPR01：适用于车辆速度运行比较缓慢的场合。时速低于20公里/小时，如收费站、停车场等。SWHV-LPR02：适用于车辆高速运行的场合。时速高于20公里/小时，如高速公路段、城市治安卡口等。前端采集设备包括：防护罩、频闪灯、频闪控制板、摄像机、镜头。车牌自动识别器通过串口或者以太网口实现与计算机的通信。前端采集设备车牌自动识别器视频线缆以太网计算机2.2功能简述前端采集设备：通过调整摄像机、镜头和频闪灯控制板的参数，使得摄像机拍摄到的画面足够清晰。视频信号通过视频线缆传送到车牌自动识别器。车牌自动识别器对连续输入的视频信号进行实时处理，自动检测和识别出视频信号里的车牌信息。设备向外提供的信息有：车牌图片、车牌识别号码和车牌颜色。车牌自动识别器提供了丰富的软件用户接口，并采用开放底层协议，支持快速的二次开发和集成。3操作注意事项使用模拟车牌进行聚焦时，严禁在有汽车行驶的路面上进行操作。建议使用如下方法:1．将模拟车牌按照一定的高度和方向放置在有路障的车道内，并按照系统要求的距离、尺寸进行调整变焦和聚焦。2．如在摄像机安装位置不方便进行手动调整变焦和聚焦，可在地面按照系统要求的距离、尺寸进行调整变焦和聚焦，调整好以后再将装有前端设备的防护罩固定在预定位置，并调整方向和视角使得摄像机监视到的画面满足系统要求。车牌自动识别器系统V2.0工程实施手册-2-4工具清单序号名称数量备注1焊锡1卷2麂皮1块擦拭镜头3卷尺1把4尖嘴钳1把5剥线钳1把6裁纸刀1把7透明尺1把在监视画面上量车牌大小810米电源排插1副9轻型电烙铁1把10微型万用表1块11六合一螺丝刀1把12两用小十/一字1把13小型活动扳手1把1410－12双头呆扳手1把调节云台1510－10双头梅花扳手1把调节云台16内六角螺丝刀（5mm）1把固定防护罩和云台5安装及调整设备5.1安装前端设备推荐：防护罩使用YAAN4718，摄像机使用SONYFCBEX-45CP。1.安装频闪灯用Ф3的铜螺柱旋入防护罩前端的固定孔内并拧紧，再将频闪灯用Ф3的螺丝紧固在铜螺柱上。要求：LED灯贴紧防护罩前端的玻璃。铜...
