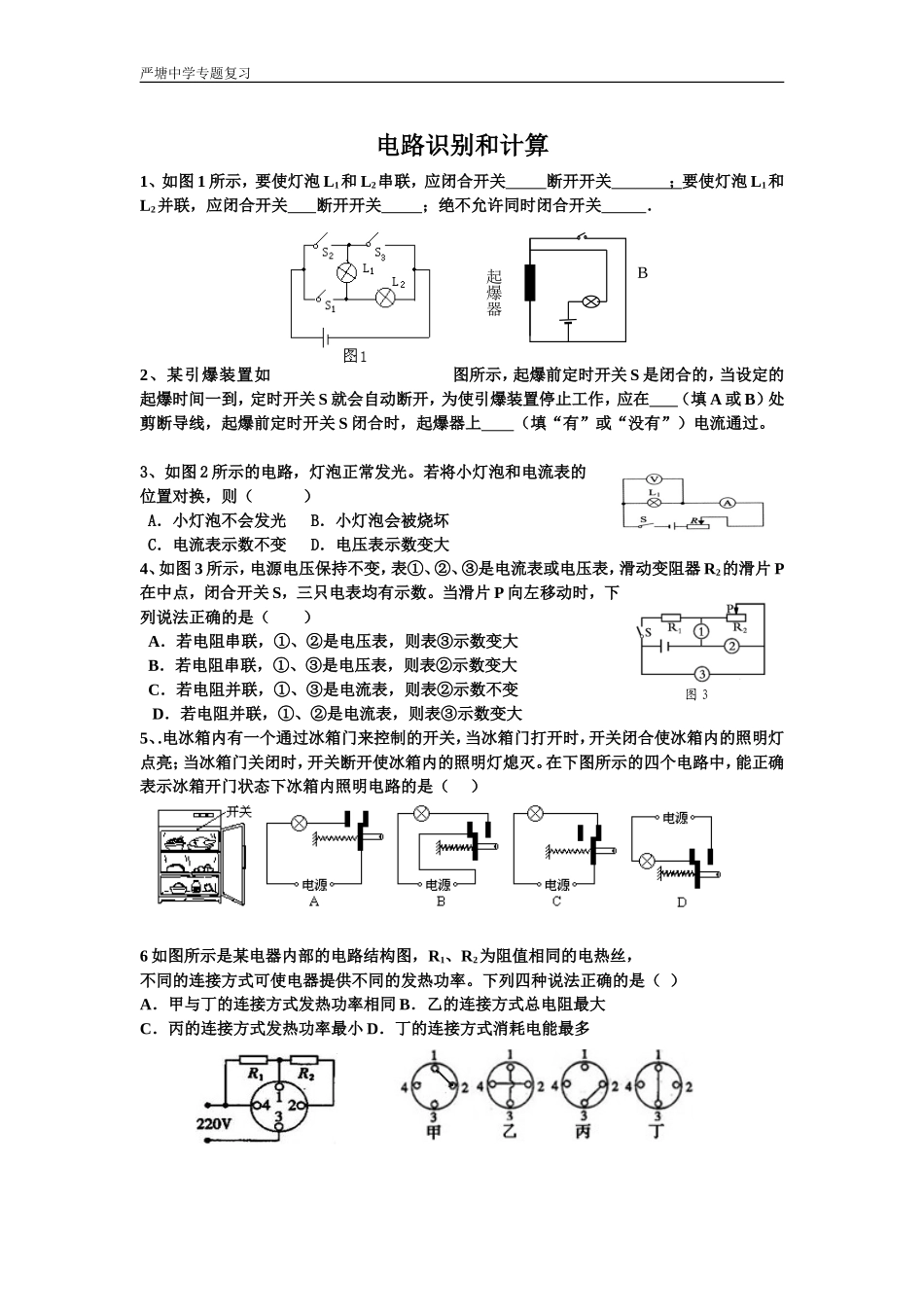

严塘中学专题复习电路识别和计算1、如图1所示，要使灯泡L1和L2串联，应闭合开关断开开关；要使灯泡L1和L2并联，应闭合开关断开开关；绝不允许同时闭合开关．2、某引爆装置如图所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在（填A或B）处剪断导线，起爆前定时开关S闭合时，起爆器上（填“有”或“没有”）电流通过。3、如图2所示的电路，灯泡正常发光。若将小灯泡和电流表的位置对换，则（）A．小灯泡不会发光B．小灯泡会被烧坏C．电流表示数不变D．电压表示数变大4、如图3所示，电源电压保持不变，表①、②、③是电流表或电压表，滑动变阻器R2的滑片P在中点，闭合开关S，三只电表均有示数。当滑片P向左移动时，下列说法正确的是（）A．若电阻串联，①、②是电压表，则表③示数变大B．若电阻串联，①、③是电压表，则表②示数变大C．若电阻并联，①、③是电流表，则表②示数不变D．若电阻并联，①、②是电流表，则表③示数变大5、.电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭。在下图所示的四个电路中，能正确表示冰箱开门状态下冰箱内照明电路的是（）6如图所示是某电器内部的电路结构图，R1、R2为阻值相同的电热丝，不同的连接方式可使电器提供不同的发热功率。下列四种说法正确的是（）A．甲与丁的连接方式发热功率相同B．乙的连接方式总电阻最大C．丙的连接方式发热功率最小D．丁的连接方式消耗电能最多图3A起爆器B严塘中学专题复习7．如图6-21所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中．比较通过它们的电流的大小，有（）A．IAB＜IBCB．IAB＝IBCC．IAB＞IBCD．无法确定8、把一段阻值12的粗细均匀的电阻丝，圈成一个封闭的圆环。如图接入电路，电源电压3V，则电流表的示数（）A0.25AB1AC0.33AD1.33A9．利用图6所示电路可定性研究电热与电流、电阻和通电时间的关系，图中R1=R3=5Ω，R2=10Ω，三个电子温度计分别与之相连（图中未画出），并能测量它们的温度。闭合开关后，每隔一定时间记录各电阻的温度，通过比较温度的变化来间接反映电阻产生电热的多少。下列有关分析与推断错误的是（）A．分析任意一个电阻的温度变化，可知电热与通电时间有关B．分析比较R1和R2的温度及变化，可知电热与电阻有关C．分析比较R1和R3的温度及变化，可知电热与电流有关D．分析比较R2和R3的温度及变化，可知电热与电流和电阻有关10．如图9所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路。已知通过R1和R2的电流分别为4mA和10mA，则通过R3的电流可能是()A．4mAB．6mAC．10mAD．14mA11、在图中所示的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（）A、灯亮，电铃响B、灯亮，电铃不响C、灯不亮，电铃不响D、灯不亮，电铃响12、如图14甲所示电路，电源电压为6V不变，滑动变阻器的滑片P从a端移动到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图14乙所示。问：(1）当R2为10Ω时，电压表的示数是多少？(2分)（2）当电压表示数为2V时，R1的阻值是多少？(2分)图6-21S6图影响电热的因素R1R2R39图电子线路板及局部电路O1R2R3R严塘中学专题复习（3）滑动变阻器的滑片P在b端时，电阻R1的功率是多少？(2分)13、下表为一台电烤箱的铭牌，其内部简化电路如图12所示，R1和R2均为电热丝。(1)电烤箱在高温档正常工作15min所消耗的电能；(2分)(2)电烤箱在低温档正常工作时，R2的阻值是多少；(2分)（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少？(3分)14、1）风力发电，是利用风能这一可再生清洁能源来发电。由于没有燃料问题，也不会产生辐射或空气污染，符合“节能减排”、“低碳生活”的理念而正在世界形成热潮。如图是某地区风力发电系统外一台风力发电机的照片。下表给出了在不同风速下该地区风力发电机组输出的电功率。风速/m/s369121518输出电功率/KW20160540128025004320①当风速为6m／s时，风力发电机组工作1小时所产...
