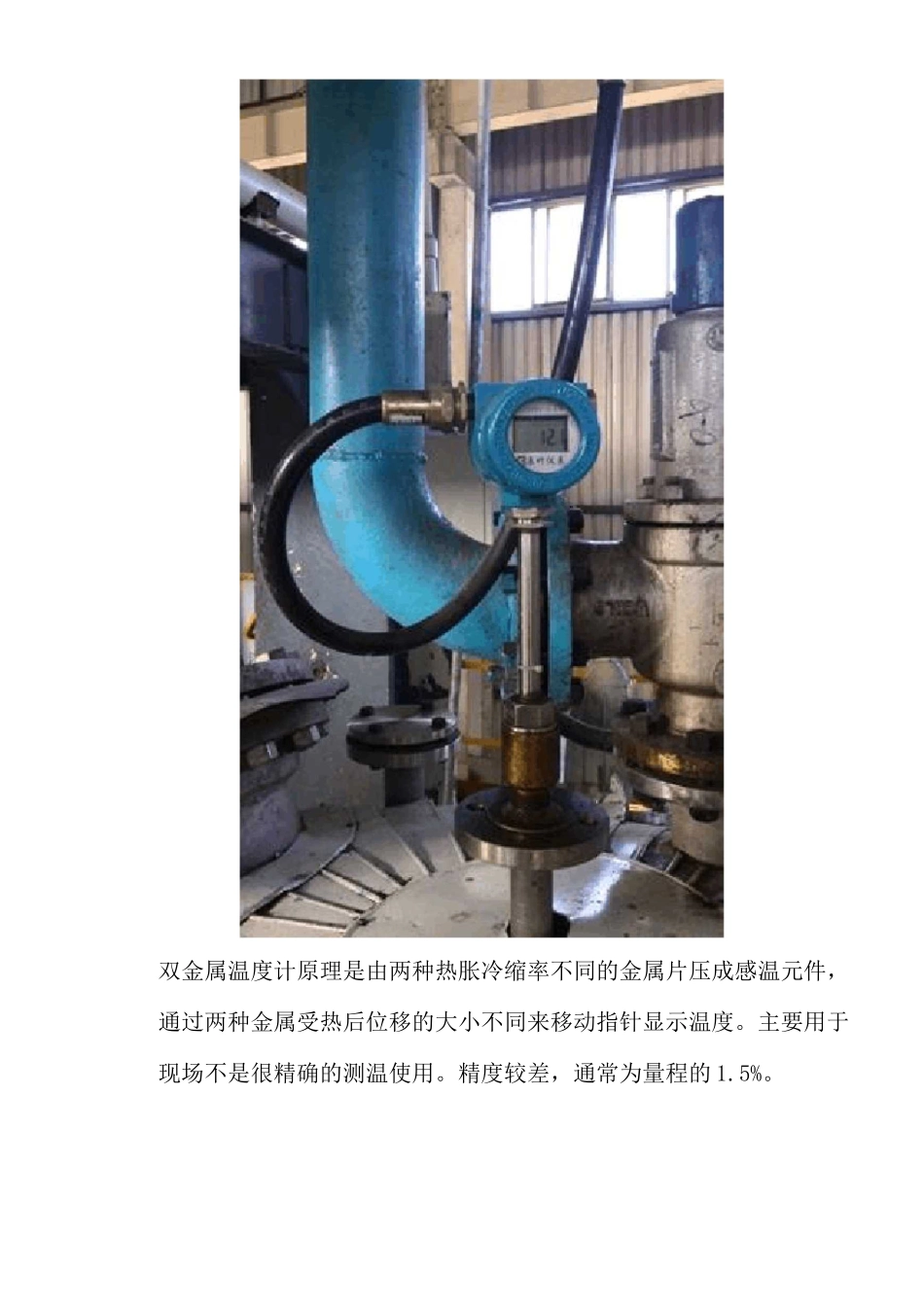

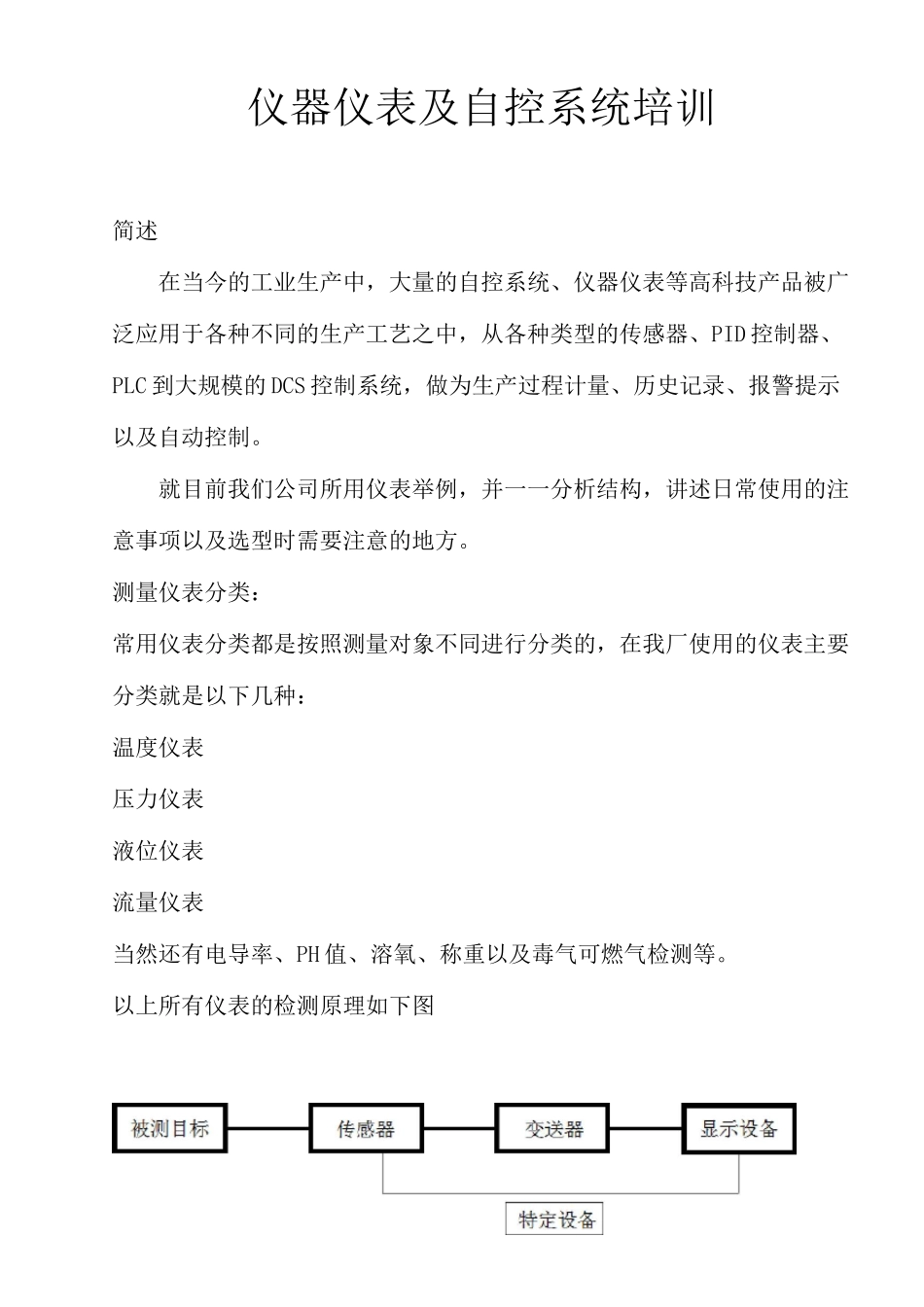

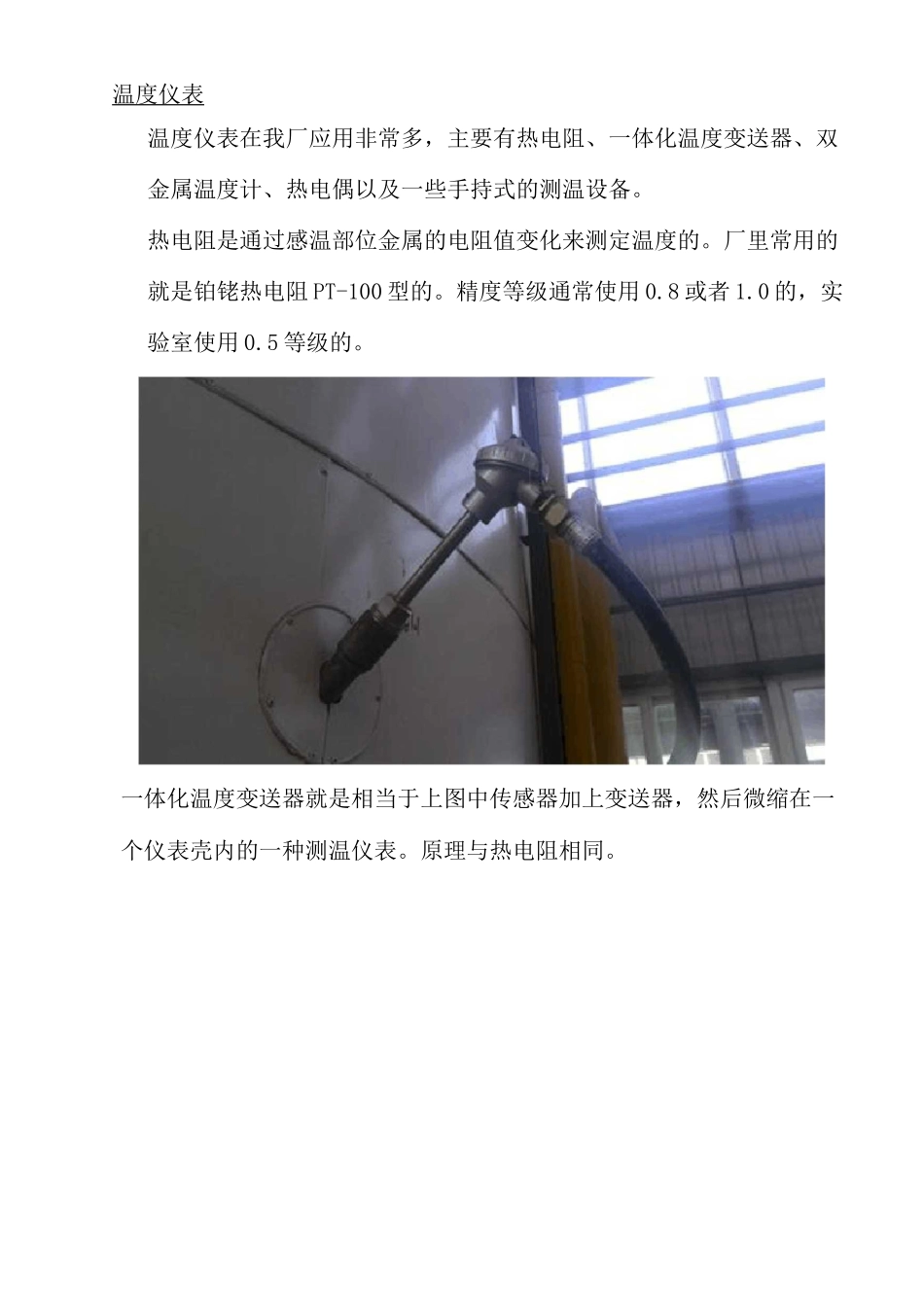

仪器仪表及自控系统培训简述在当今的工业生产中，大量的自控系统、仪器仪表等高科技产品被广泛应用于各种不同的生产工艺之中，从各种类型的传感器、PID控制器、PLC到大规模的DCS控制系统，做为生产过程计量、历史记录、报警提示以及自动控制。就目前我们公司所用仪表举例，并一一分析结构，讲述日常使用的注意事项以及选型时需要注意的地方。测量仪表分类：常用仪表分类都是按照测量对象不同进行分类的，在我厂使用的仪表主要分类就是以下几种：温度仪表压力仪表液位仪表流量仪表当然还有电导率、PH值、溶氧、称重以及毒气可燃气检测等。以上所有仪表的检测原理如下图温度仪表温度仪表在我厂应用非常多，主要有热电阻、一体化温度变送器、双金属温度计、热电偶以及一些手持式的测温设备。热电阻是通过感温部位金属的电阻值变化来测定温度的。厂里常用的就是铂铑热电阻PT-100型的。精度等级通常使用0.8或者1.0的，实验室使用0.5等级的。一体化温度变送器就是相当于上图中传感器加上变送器，然后微缩在一个仪表壳内的一种测温仪表。原理与热电阻相同。双金属温度计原理是由两种热胀冷缩率不同的金属片压成感温元件，通过两种金属受热后位移的大小不同来移动指针显示温度。主要用于现场不是很精确的测温使用。精度较差，通常为量程的1.5%。热电偶主要应用于高温端，厂里只有锅炉炉膛使用。还有一些光学温度计或者近红外温度计，这些车间里也有使用的。测温仪表注意事项：1、外套管部位的杂物一定要清理（如下图）；2、温度计铠装部分不要弯折；3、远传信号线尽量避免破损。压力仪表常用的压力传感器、膜盒压力表压力传感器有很多类型，主要按安装结构不同，其工作原理也不相同,有的使用压电陶瓷的，有的使用隔离膜片与硅油的，都是将压力作用信号转变为电信号。精度等级一般都在0.5等级。弹簧管压力表主要是应用于无需远传的现场压力显示使用。通过弹簧管、平面膜之类的弹性元件将压力转化为指针位移。一般精度等级不会特别精确。压力表使用注意事项：1、压力表尽量避免震动，在震动较大的位置安装耐震压力表；2、高温会损伤膜片，所以要安装冷凝管；3、取压点处的阀门避免全部打开，且需要经常维护。液位仪表液位计分类方法有很多。磁翻板液位计，通过连通管内的磁性浮子的运动，带动外侧磁柱的反转，从而显示的颜色不同来示意液位。差压式液位计，通过测量法兰处的液体压力来换算成液位雷达液位计/超声波液位计，此类非接触式的液位计，通过天线发射雷达波/超声波，打到被测面反射之后的时间差，来计算液位。浮子液位计，通过一个单滑轮装置，将浮子与重锤连接起来，简单的结构来显示液位。液位计使用注意事项：1、差压式或者单法兰式液位计，要注意罐内的底部尽量不要有杂质，以免损伤膜片；2、定期清罐；3、滑轮式的液位计定期检查钢丝绳以及滑轮的运转情况，清理钢丝绳上的挂胶；4、雷达液位计要注意不要用硬物磕碰天线或者发射装置；5、电源线注意不要有破损。流量仪表流量计是仪表各类型中发展最快、种类最多的一种类型。涡轮流量计，通过液体流经涡轮时候推动无论旋转，测量旋转速度转化为流量计量。涡街流量计，流体通过涡街产生面的时候产生漩涡，然后基于卡门涡街原理计算流量。电磁流量计，导电流体通过流量计的时候，管壁内两端的电极产生的磁场被流体切割从而产生感应电流。靶式流量计是使流体撞击在一个垂直面上，产生位移大小来转化为流量计量流量计维护注意事项：1、绝对不要使流体速度超过流量计最大量程；2、尽量减少流体中的杂质，必要时可以加上过滤器，如果杂质很多的话,就应该考虑更换其他类型的流量计；3、电源24VDC或者220VAC，所以操作人员不要打开流量计的前后端盖。执行机构分类：按照动力能源的分类：气动、电动、液动等气动设备举例：气动薄膜调节阀、气动阀、包装机上的气缸气动设备的运行原理概述。气动设备的日常维护及故障判断电动设备举例：电动球阀PLC/DCS系统PLC可编程逻辑控制器可以执行一些逻辑运算、顺序控制、段时间的曲线记录以及状态显示等功能，还可以匹配DCS得到进一步的拓展。DCS就是所谓的集散控制系统，相对于PLC来说有着非常多的优...
