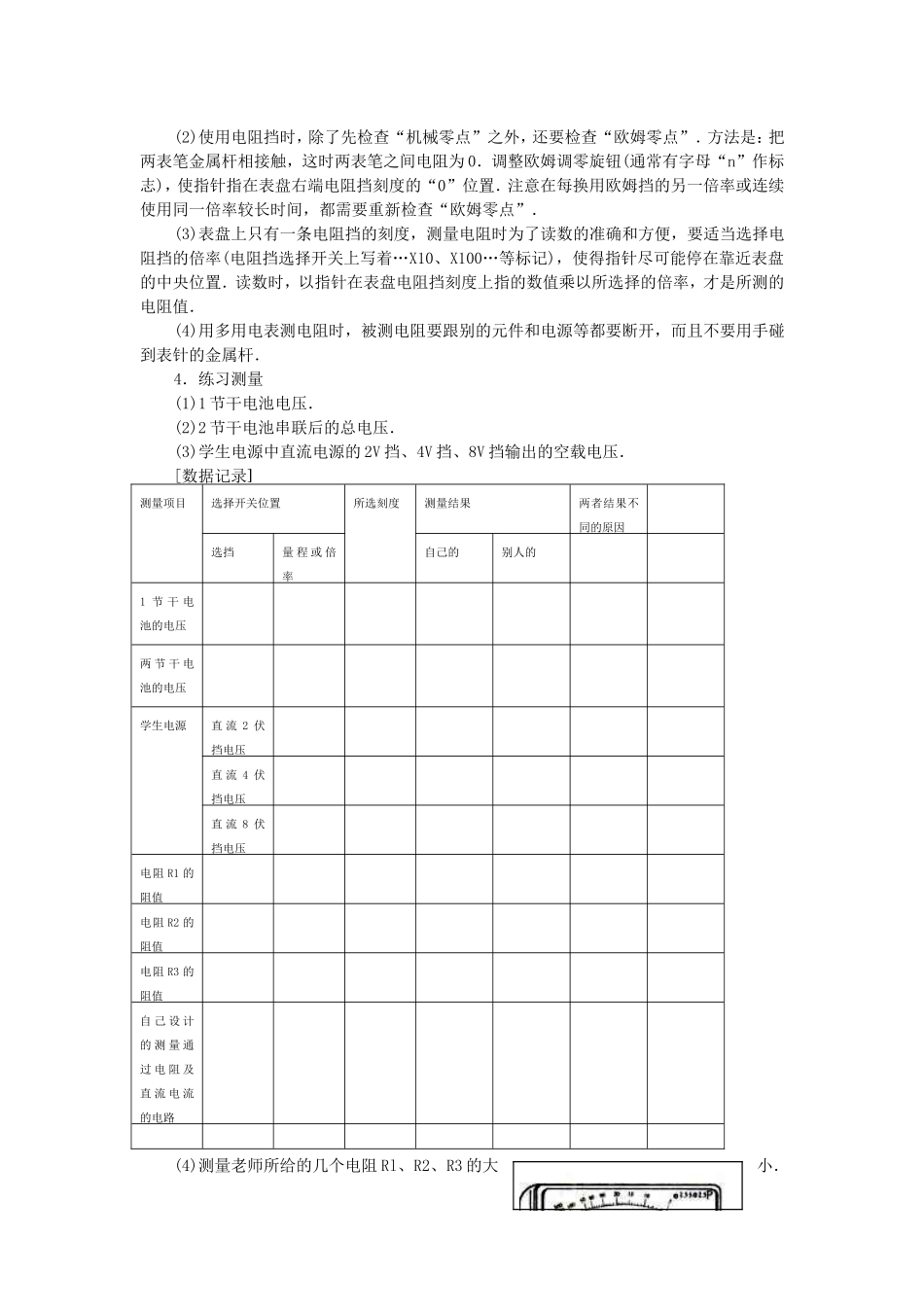

实验十七用多用电表探索黑箱内的电学元件一、练习使用多用电表[预习思考题]1．测量电阻两端的电压用_______________________表,测量电路中的电流用_____表,没量电阴的阻值用_____表,将这三个表组合在一起,这就是____表.2.观察多用电表上半部分的选择开关及其周围标着的测量功能及量程,看表盘上的弧形刻度是怎样跟测量功能及量程对应的．[实验目的]1．了解多用电表的正确使用方法．2．练习使用多用电表测量直流电压、直流电流、电阻．[实验器材)多用电表，几节干电池，学生电源,几个不同阻值的电阻R1、R2，导线等．[实验步骤]1．正确使用方法(1)使用前，要先检查表头的机械零点．方法是：让多用电表不进行任何测量，这时表针应停在左端零刻线上，否则要用小螺丝刀轻轻地转动表盘下边中间的调零螺丝，使表针指零(这个操作叫检查“机械零点”)．然后将红表笔和黑表笔分别插入“+”、“—”测试插孔(2)使用时，应把选择开关旋到相应的测量功能和适当的量程上，并要选择好与之相对应的刻度(3)使用完毕，应把表笔从测试笔插孔拔出放好，并把选择开关置于“0FF’挡(有些多用电表没有这一挡的，则应置于交流电压挡的最大量程处)．2．直流电压挡和直流电流挡(1)测量直流电压或直流电流时，把选择开关置于直流电压挡或直流电流挡，所选的量程应稍大于待测电压的估计数值，或先选较大的量程测量，得到大约数后选择大于而又最接近该数值的量程．读数时首先要正确选择刻度，原则是选择最大数值与所选量程相同的那条刻度．如果表盘上没有这相应的刻度，就要使用与所选量程的10倍(或十分之一)的刻度．例如图17中，如果选择直流电压挡的500V量程，可以使用______________的那条刻度．为了正确读数，还要弄清楚刻度中每一小格所代表的数值．例如图17中，直流50V电压挡，观察表盘得知，这条弧形刻度共有_______个小格,因为量程是____________V,所以1个小格代表_____V(2).测量直流电压时,应使用多用电表同用电器并联,且交红表笔接在用电器电势较高的一端(或电源正极一端)。(3)测量通过用电器的直流电流时，要使多用电表同用电器串联，还要注意让电流从正表笔流人，从负表笔流出．3．电阻挡(1)多用电表置于电阻挡时的原理图如图18所示，表内的电池E、表头G、欧姆调零电阻R和两个表笔间的被测电阻Rx串联起来．如果被测电阻阻值越大，流过表头G的电流就较_________，表头G的指针偏转角度就较_______；反之，被测电阻RX阻值较小，指针转动角度就较__________．(2)使用电阻挡时，除了先检查“机械零点”之外，还要检查“欧姆零点”．方法是：把两表笔金属杆相接触，这时两表笔之间电阻为0．调整欧姆调零旋钮(通常有字母“n”作标志)，使指针指在表盘右端电阻挡刻度的“0”位置．注意在每换用欧姆挡的另一倍率或连续使用同一倍率较长时间，都需要重新检查“欧姆零点”．(3)表盘上只有一条电阻挡的刻度，测量电阻时为了读数的准确和方便，要适当选择电阻挡的倍率(电阻挡选择开关上写着…X10、X100…等标记)，使得指针尽可能停在靠近表盘的中央位置．读数时，以指针在表盘电阻挡刻度上指的数值乘以所选择的倍率，才是所测的电阻值．(4)用多用电表测电阻时，被测电阻要跟别的元件和电源等都要断开，而且不要用手碰到表针的金属杆．4．练习测量(1)1节干电池电压．(2)2节干电池串联后的总电压．(3)学生电源中直流电源的2V挡、4V挡、8V挡输出的空载电压．[数据记录]测量项目选择开关位置所选刻度测量结果两者结果不同的原因选挡量程或倍率自己的别人的1节干电池的电压两节干电池的电压学生电源直流2伏挡电压直流4伏挡电压直流8伏挡电压电阻R1的阻值电阻R2的阻值电阻R3的阻值自己设计的测量通过电阻及直流电流的电路(4)测量老师所给的几个电阻Rl、R2、R3的大小．(5)自己设计和连接一个测量通过电阻R的直流电流的电路，并进行测量．(6)和别的同学(与你所测的对象相同的同学)的测量结果相比较，如果不同，找出原因．二、用多用电表探索黑箱内的电学元件[预习思考题]1．多用电表一般可用来测量哪些量?2．阅读本实验的课文，弄清楚多用表的各部分名称和作用，了解选择开关周围标出的测量功能、量程及其所对应的刻度等．3...
