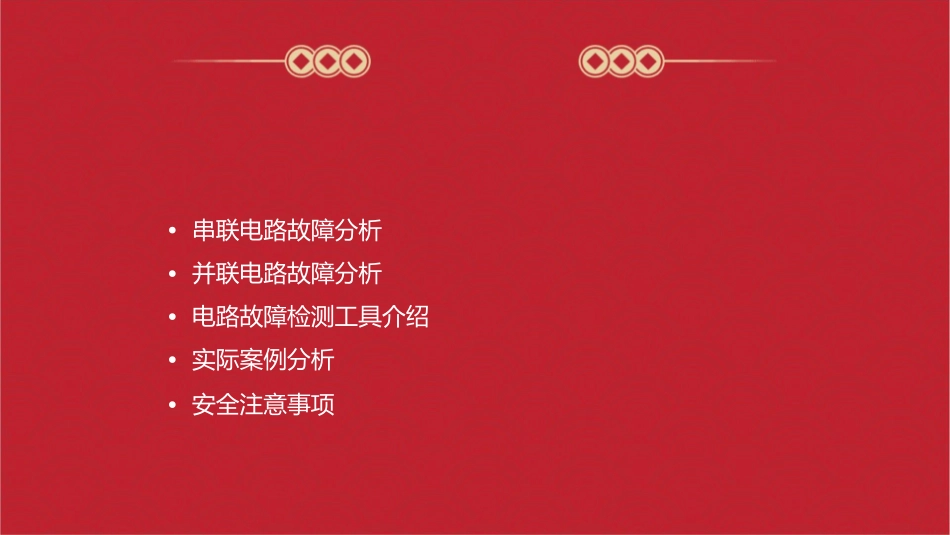

•串联电路故障分析•并联电路故障分析•电路故障检测工具介绍•实际案例分析•安全注意事项CHAPTER串联电路故障类型断路故障短路故障接地故障电源故障电流无法在电路中流通，可能由于导线断裂、接电流不经过负载直接流通，通常由于导线短路或负载内部短路引起。电路中某点接地不良或接地电阻过大，导致电路无法正常工作。电源电压异常或电源容量不足，导致电路无法正常工作。触不良或负载开路等原因。串联电路故障原因01020304设备老化安装不当使用不当环境影响长时间使用可能导致设备老化，如导线断裂、接触不良等。安装过程中可能存在疏忽，如导线连接不牢固、负载安装不正确等。使用过程中可能存在误操作，如负载短路、接地不良等。环境因素可能对电路造成影响，如潮湿、腐蚀等。串联电路故障排除方法检查设备替换元件对电路中的设备进行逐一检查，查看是否有老化、损坏等现象。对于可疑元件进行替换，以确定是否为故障元件。测量电压使用测试仪器使用万用表测量电路中各点的电压，判断是否正常。使用示波器、频谱分析仪等测试仪器对电路进行测试，以确定故障部位。CHAPTER并联电路故障类型短路故障断路故障由于导线或元件的电阻值过小，电流不经过负载直接从一端流向另一端，导致电源短路。由于导线断开或元件损坏，导致电流无法流通，形成断路。接触不良故障负载故障由于连接点接触不良，导致电流无法稳定流通，产生时断时续的现象。由于负载设备本身的问题，如损坏或性能下降，导致无法正常工作。并联电路故障原因安装不当设备老化在安装过程中，由于操作不规范或疏忽，导致线路连接错误或元件放置不当。长期使用后，线路和元件可能老化或损坏，导致性能下降或失效。维护不当电源质量不佳缺乏定期维护和保养，导致线路和元件积尘、受潮或被腐蚀。电源电压或电流不稳定，可能导致线路和元件的损坏。并联电路故障排除方法观察法电阻法通过观察电路的工作状态，初步判断故障类型和位置。使用万用表测量线路和元件的电阻值，判断是否正常。电压法替换法使用万用表测量线路和元件的电压值，判将可能损坏的元件或线路替换为正常元件或线路，以排除故障。断是否正常。CHAPTER万用表总结词万用表是一种多功能、多量程的测量仪表，可以用来测量交直流电压、电流、电阻等参数，是电路故障检测中最常用的工具之一。详细描述万用表通常由表头、测量线路和转换开关等部分组成，可以通过转换开关选择不同的量程和测量类型。在串联并联电路故障分析中，万用表可以用来检测电压、电流是否正常，以及电阻值是否符合要求，从而判断电路是否存在故障。示波器总结词示波器是一种用来观察电信号波形的仪器，可以显示电压随时间变化的规律，对于分析电路中的信号处理、调试和故障诊断具有重要作用。详细描述示波器主要由信号输入、垂直偏转、水平偏转和显示等部分组成，可以用来观察信号的幅度、频率和相位等参数。在串联并联电路故障分析中，示波器可以用来观察信号波形是否正常，从而判断电路是否存在故障。频谱分析仪总结词频谱分析仪是一种用来测量信号频率和幅度的仪器，可以对复杂信号进行频谱分析，对于通信、雷达、电子对抗等领域具有重要作用。详细描述频谱分析仪主要由信号输入、变频、检波和显示等部分组成，可以用来测量信号的频率、幅度和相位等参数。在串联并联电路故障分析中，频谱分析仪可以用来检测信号频率和幅度是否正常，从而判断电路是否存在故障。CHAPTER家庭电路故障案例总结词常见、多发性详细描述家庭电路故障是日常生活中比较常见的电路故障之一，通常表现为电器无法正常工作、灯具不亮等。常见的家庭电路故障原因包括电源开关损坏、线路老化、短路等。家庭电路故障案例总结词排查难度高详细描述由于家庭电路的复杂性，排查家庭电路故障需要具备一定的电路知识和技能。常见的排查方法包括检查电源开关、检查线路连接等。家庭电路故障案例总结词：预防为主详细描述：为了避免家庭电路故障的发生，建议定期检查家庭电路，确保线路和电器设备的完好性。同时，在装修时应该选择质量可靠的电线和电器设备，避免使用劣质产品。工厂设备电路故障案例总结词：专业性强详细描述：...
