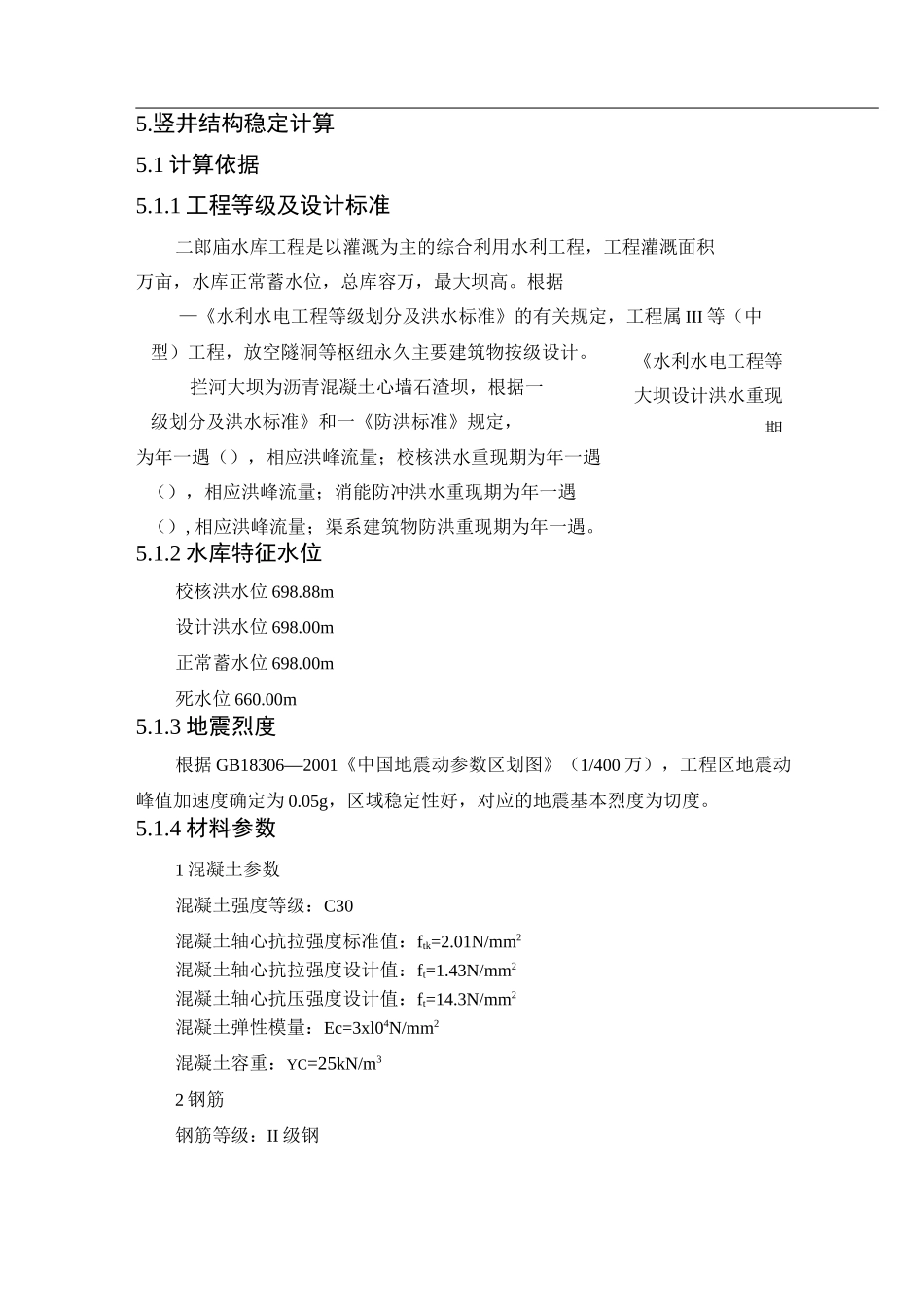

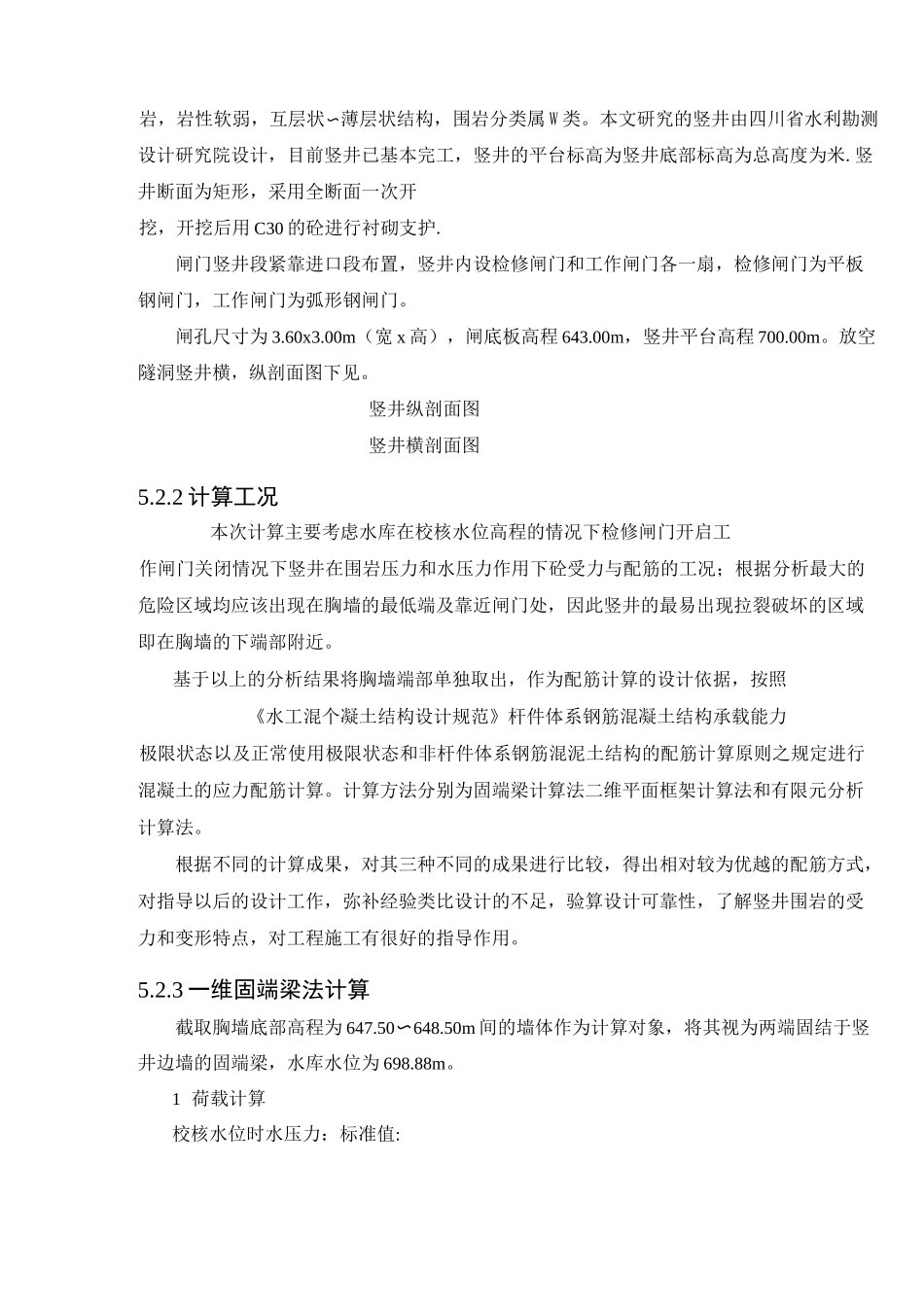

5.竖井结构稳定计算5.1计算依据5.1.1工程等级及设计标准二郎庙水库工程是以灌溉为主的综合利用水利工程，工程灌溉面积万亩，水库正常蓄水位，总库容万，最大坝高。根据—《水利水电工程等级划分及洪水标准》的有关规定，工程属III等（中型）工程，放空隧洞等枢纽永久主要建筑物按级设计。拦河大坝为沥青混凝土心墙石渣坝，根据一级划分及洪水标准》和一《防洪标准》规定，《水利水电工程等大坝设计洪水重现期为年一遇（），相应洪峰流量；校核洪水重现期为年一遇（），相应洪峰流量；消能防冲洪水重现期为年一遇（）,相应洪峰流量；渠系建筑物防洪重现期为年一遇。5.1.2水库特征水位校核洪水位698.88m设计洪水位698.00m正常蓄水位698.00m死水位660.00m5.1.3地震烈度根据GB18306—2001《中国地震动参数区划图》（1/400万），工程区地震动峰值加速度确定为0.05g，区域稳定性好，对应的地震基本烈度为切度。5.1.4材料参数1混凝土参数混凝土强度等级：C30混凝土轴心抗拉强度标准值：ftk=2.01N/mm2混凝土轴心抗拉强度设计值：ft=1.43N/mm2混凝土轴心抗压强度设计值：ft=14.3N/mm2混凝土弹性模量：Ec=3xl04N/mm2混凝土容重：YC=25kN/m32钢筋钢筋等级：II级钢钢筋抗拉强度设计值：f=300N/mm2y钢筋弹性模量：Ec=2xl05N/mm25.1.5计算参数结构重要性系数：Y0=1.O设计状况系数：屮=1.0结构系数：Yd=1.2静水压力作用分项系数：YG=I.O荷载效应短期组合的允许裂缝宽度：叫=0.3mm5.1.6混凝土与围岩参数名称弹性模量泊松比V容重Y各项同性）饱和容重Y()叫°)围岩混凝土弹性5.1.7主要依据的规范及设计文件（1）《水利水电工程等级划分及洪水标准》（SL252—2000）；（2）《防洪标准》（GB50201—94）；（3）《水工混凝土结构设计规范》（DL/T5057—2009）；（4）《水电站进水口设计规范》（DL/T5398—2007）；（5）《水工隧洞设计规范》（DL/T5195—2004）；（6）《水闸设计规范》（SL265—2001）；（6）《水工建筑物荷载设计规范》（DL5077—1997）；（7）《水工建筑物抗震设计规范》（DL5073—2000）；（8）《二郎庙水库初步设计报告》5.2竖井设计5.2.1竖井基本概况二郎庙水库放空导流洞岩体放空导流隧洞竖井闸室建基高程，闸顶设计地面高程为。闸室地基为新鲜的①层粉砂质泥岩，其能满足闸基承载力及变形要求。闸门井高程以上为②砂岩，岩体较坚硬〜坚硬，中厚层〜厚层状结构，围岩分类属III类；高程以下为①层粉砂质泥岩，岩性软弱，互层状〜薄层状结构，围岩分类属W类。本文研究的竖井由四川省水利勘测设计研究院设计，目前竖井已基本完工，竖井的平台标高为竖井底部标高为总高度为米.竖井断面为矩形，采用全断面一次开挖，开挖后用C30的砼进行衬砌支护.闸门竖井段紧靠进口段布置，竖井内设检修闸门和工作闸门各一扇，检修闸门为平板钢闸门，工作闸门为弧形钢闸门。闸孔尺寸为3.60x3.00m（宽x高），闸底板高程643.00m，竖井平台高程700.00m。放空隧洞竖井横，纵剖面图下见。竖井纵剖面图竖井横剖面图5.2.2计算工况本次计算主要考虑水库在校核水位高程的情况下检修闸门开启工作闸门关闭情况下竖井在围岩压力和水压力作用下砼受力与配筋的工况；根据分析最大的危险区域均应该出现在胸墙的最低端及靠近闸门处，因此竖井的最易出现拉裂破坏的区域即在胸墙的下端部附近。基于以上的分析结果将胸墙端部单独取出，作为配筋计算的设计依据，按照《水工混个凝土结构设计规范》杆件体系钢筋混凝土结构承载能力极限状态以及正常使用极限状态和非杆件体系钢筋混泥土结构的配筋计算原则之规定进行混凝土的应力配筋计算。计算方法分别为固端梁计算法二维平面框架计算法和有限元分析计算法。根据不同的计算成果，对其三种不同的成果进行比较，得出相对较为优越的配筋方式，对指导以后的设计工作，弥补经验类比设计的不足，验算设计可靠性，了解竖井围岩的受力和变形特点，对工程施工有很好的指导作用。5.2.3一维固端梁法计算截取胸墙底部高程为647.50〜648.50m间的墙体作为计算对象，将其视为两端固结于竖井边墙的固端梁，水库水位为698.88m。1荷载计算校核水位时水压力：标准值:=0.5*10*(698.88-648.5+698.88-6...
