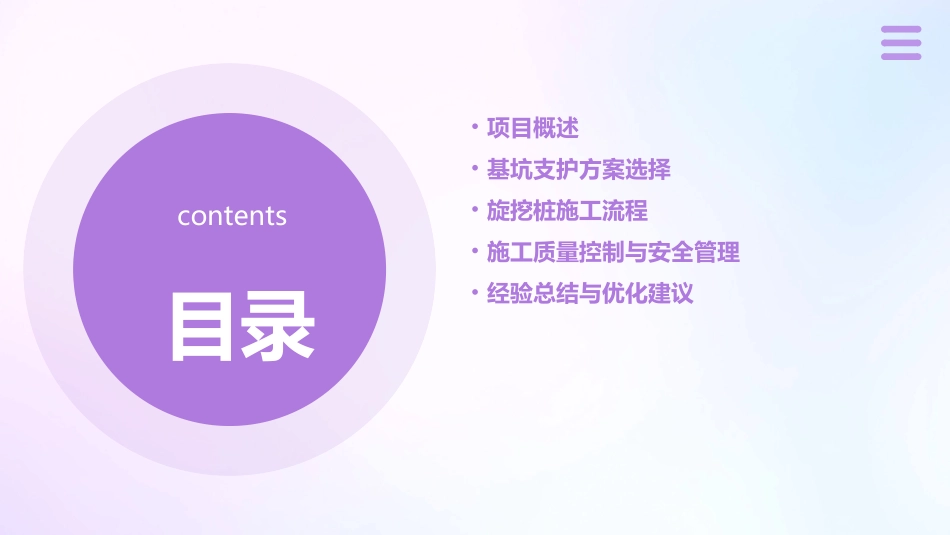

津门项目基坑支护旋挖桩施工课件目录contents•项目概述•基坑支护方案选择•旋挖桩施工流程•施工质量控制与安全管理•经验总结与优化建议01项目概述项目背景该项目的建设是为了满足城市发展的需求，改善现有的交通状况，提高物流效率。项目位于天津市的核心区域，涉及到的地形和环境条件较为复杂，需要进行有效的基坑支护。津门项目是一个大型城市基础设施项目，旨在加强城市的交通和物流能力。项目重要性该项目的建设对天津市的发展具有重要的意义，能够显著提升城市的交通和物流能力。项目的成功实施将为天津市带来长期的社会和经济效益，对城市的未来发展具有重要影响。项目的重要性也体现在它对周边区域的影响，能够带动周边地区的经济发展，改善居民的生活条件。项目复杂性该项目的建设涉及到多种技术和工程学科，包括地质工程、结构工程、机械工程等。项目的复杂性还体现在对施工环境和条件的考虑，如地形、气候、交通等。津门项目的建设需要应对多种挑战，包括施工安全、环境保护、工程质量管理等。02基坑支护方案选择设计时应考虑土质条件、地下水情况等因素，选用适宜的支护方式以保持基坑稳定。确保基坑稳定控制变形方便施工应考虑周边环境、建筑物和地下管线等因素，限制基坑变形，防止对邻近建筑物和设施造成损害。在满足支护要求的前提下，应选择施工方便、工期短、经济合理的方案。03方案设计原则0201旋挖桩支护具有较高的强度和承载能力，能够有效地支撑基坑壁，防止土方坍塌。高强度适用于不同土质条件和施工环境，具有广泛的适用性。适应性强采用旋挖机进行施工，成孔速度快，施工效率高。施工便捷旋挖桩支护特点旋挖桩支护具有较高的安全性和稳定性，能够有效保障施工期间的人员和设备安全。支护方案的优势安全性高经过合理设计和严格施工，旋挖桩支护具有较高的可靠性和耐用性，能够保证基坑的安全使用。可靠性高旋挖桩施工无需大量泥浆，有利于环境保护和资源节约。环保节能03旋挖桩施工流程测量放线根据设计图纸，进行测量放线，确定桩位和施工顺序。场地整平施工前应清理施工现场，整平场地，确保地面平整，满足施工要求。设备检查检查旋挖机、吊车、焊机等设备，确保设备状态良好，满足施工要求。施工准备在桩位上埋设护筒，护筒应高于地面30cm以上，以保护桩孔不塌方。埋设护筒使用旋挖机进行钻孔，根据地质情况控制钻进速度和泥浆比重。钻孔成孔后应进行检测，包括孔深、孔径、垂直度等参数，确保满足设计要求。成孔检测成孔工艺按照设计图纸制作钢筋笼，钢筋笼主筋、箍筋、加强筋等应按照要求焊接。钢筋笼制作使用吊车将钢筋笼放入成孔中，确保钢筋笼位置居中，不碰到孔壁。钢筋笼安装钢筋笼制作与安装混凝土灌注在钢筋笼安装完毕后进行混凝土灌注，使用导管法进行灌注。混凝土养护灌注完毕后应进行养护，确保混凝土达到设计强度要求。混凝土灌注与养护04施工质量控制与安全管理进行现场勘查，了解场地地质条件、地下管线等，制定施工方案和质量控制措施。施工前准备严格把关进场材料的质量，确保使用符合要求的旋挖桩施工机械和设备。材料控制实行班组自检、互检和专检的三级质量检查制度，确保每道工序的质量符合要求。施工过程控制对不合格的旋挖桩进行返工或加固处理，防止对结构造成安全隐患。不合格品处理质量控制措施安全管理措施对工人进行安全教育培训，提高其安全意识和操作技能。安全教育培训现场安全检查安全防护措施紧急救援预案定期对施工现场进行安全检查，发现和排除安全隐患。采取有效的安全防护措施，如佩戴安全帽、使用安全绳等。制定紧急救援预案，配备相应的救援设备和人员，确保在发生紧急情况时能够迅速响应。应急预案针对可能出现的突发事件，制定相应的应急预案，包括自然灾害、设备故障、人员伤亡等。事故处理在发生事故时，迅速启动应急预案，进行事故的报告、调查和处理，确保人员和财产安全。应急预案与事故处理05经验总结与优化建议旋挖桩施工工艺成熟，效率高，成桩质量好。通过对不同地质条件的应对，积累了丰富的施工经验。在津门项目中，成功完成了大规模旋挖桩施工任务。经验总结优化建议进一步优化桩基施工工艺，...
