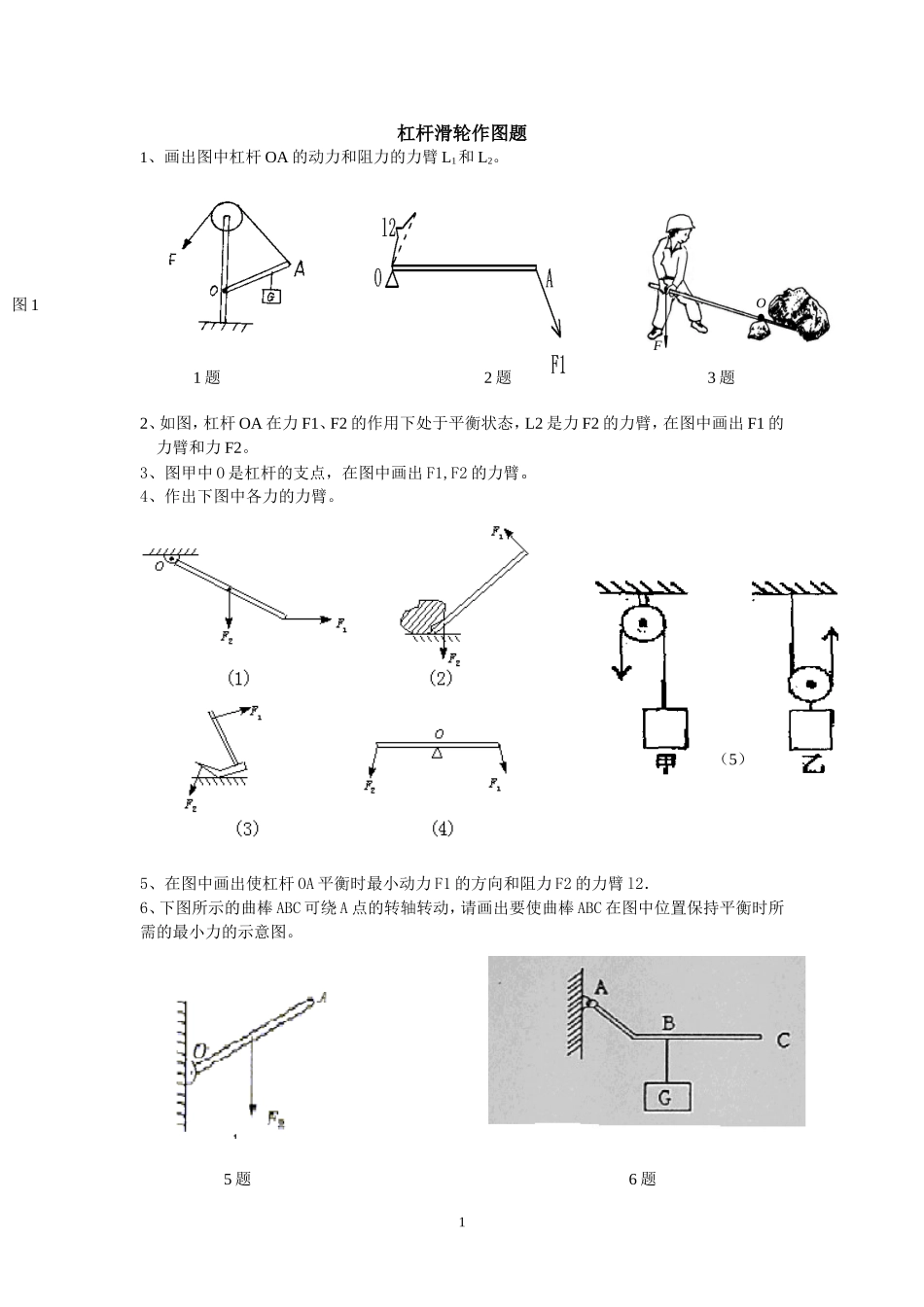

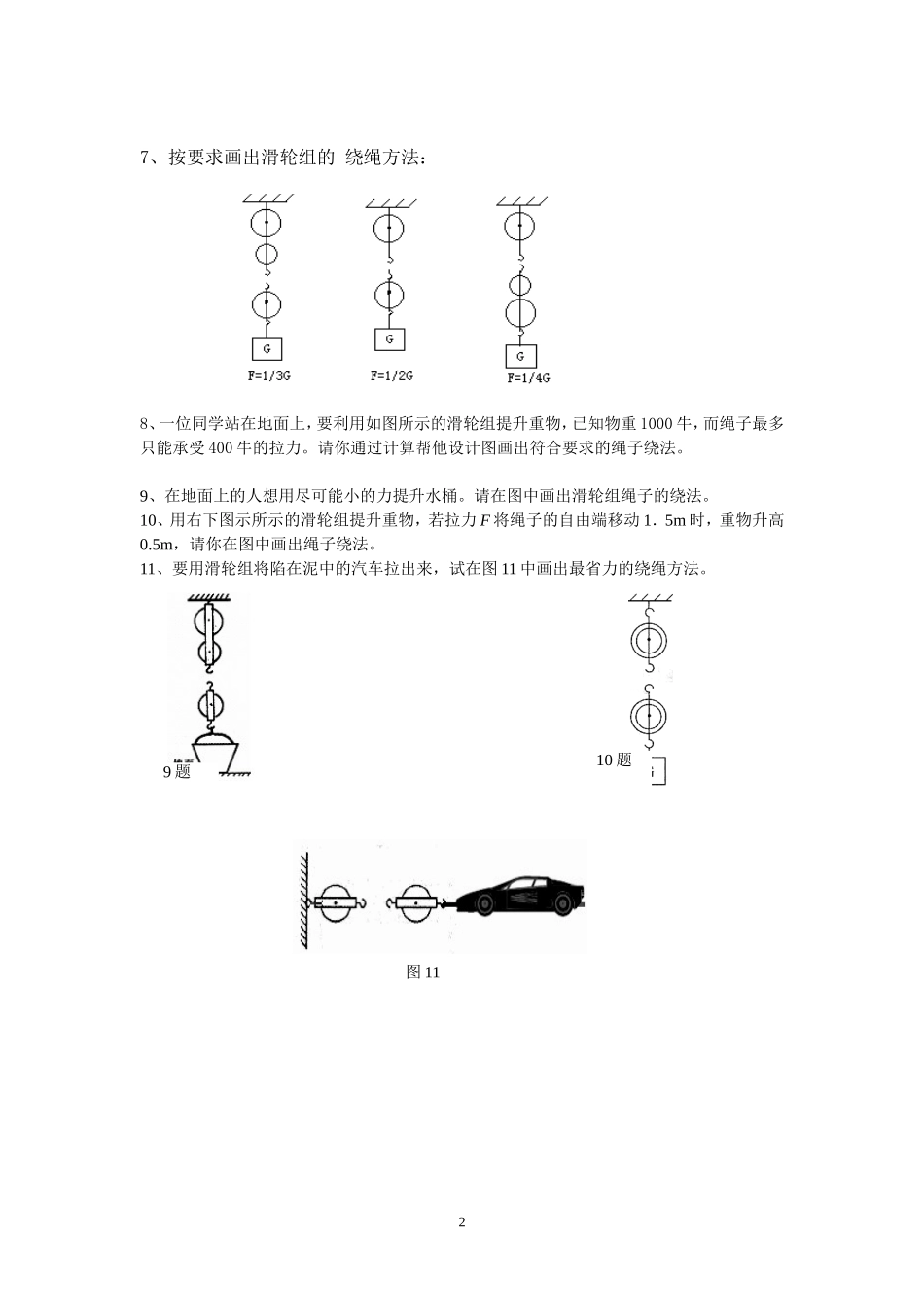

杠杆滑轮作图题1、画出图中杠杆OA的动力和阻力的力臂L1和L2。2、如图，杠杆OA在力F1、F2的作用下处于平衡状态，L2是力F2的力臂，在图中画出F1的力臂和力F2。3、图甲中O是杠杆的支点，在图中画出F1,F2的力臂。4、作出下图中各力的力臂。5、在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F2的力臂l2．6、下图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需的最小力的示意图。1图1OF1题2题3题（5）5题6题7、按要求画出滑轮组的绕绳方法：8、一位同学站在地面上，要利用如图所示的滑轮组提升重物，已知物重1000牛，而绳子最多只能承受400牛的拉力。请你通过计算帮他设计图画出符合要求的绳子绕法。9、在地面上的人想用尽可能小的力提升水桶。请在图中画出滑轮组绳子的绕法。10、用右下图示所示的滑轮组提升重物，若拉力F将绳子的自由端移动1．5m时，重物升高0.5m，请你在图中画出绳子绕法。11、要用滑轮组将陷在泥中的汽车拉出来，试在图11中画出最省力的绕绳方法。2图119题10题
