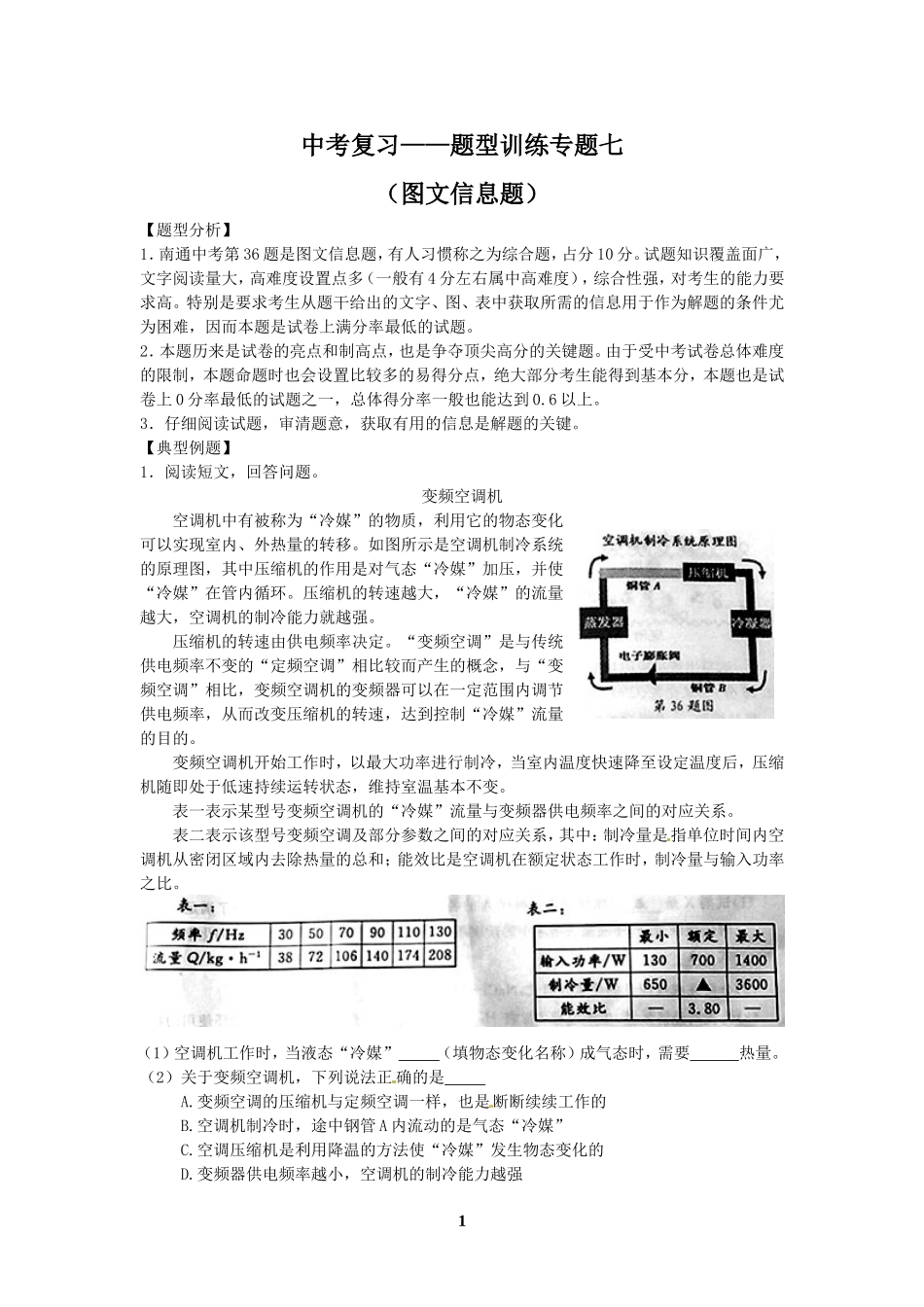

中考复习——题型训练专题七（图文信息题）【题型分析】1．南通中考第36题是图文信息题，有人习惯称之为综合题，占分10分。试题知识覆盖面广，文字阅读量大，高难度设置点多（一般有4分左右属中高难度），综合性强，对考生的能力要求高。特别是要求考生从题干给出的文字、图、表中获取所需的信息用于作为解题的条件尤为困难，因而本题是试卷上满分率最低的试题。2．本题历来是试卷的亮点和制高点，也是争夺顶尖高分的关键题。由于受中考试卷总体难度的限制，本题命题时也会设置比较多的易得分点，绝大部分考生能得到基本分，本题也是试卷上0分率最低的试题之一，总体得分率一般也能达到0.6以上。3．仔细阅读试题，审清题意，获取有用的信息是解题的关键。【典型例题】1．阅读短文，回答问题。变频空调机空调机中有被称为“冷媒”的物质，利用它的物态变化可以实现室内、外热量的转移。如图所示是空调机制冷系统的原理图，其中压缩机的作用是对气态“冷媒”加压，并使“冷媒”在管内循环。压缩机的转速越大，“冷媒”的流量越大，空调机的制冷能力就越强。压缩机的转速由供电频率决定。“变频空调”是与传统供电频率不变的“定频空调”相比较而产生的概念，与“变频空调”相比，变频空调机的变频器可以在一定范围内调节供电频率，从而改变压缩机的转速，达到控制“冷媒”流量的目的。变频空调机开始工作时，以最大功率进行制冷，当室内温度快速降至设定温度后，压缩机随即处于低速持续运转状态，维持室温基本不变。表一表示某型号变频空调机的“冷媒”流量与变频器供电频率之间的对应关系。表二表示该型号变频空调及部分参数之间的对应关系，其中：制冷量是指单位时间内空调机从密闭区域内去除热量的总和；能效比是空调机在额定状态工作时，制冷量与输入功率之比。（1）空调机工作时，当液态“冷媒”（填物态变化名称）成气态时，需要热量。（2）关于变频空调机，下列说法正确的是A.变频空调的压缩机与定频空调一样，也是断断续续工作的B.空调机制冷时，途中钢管A内流动的是气态“冷媒”C.空调压缩机是利用降温的方法使“冷媒”发生物态变化的D.变频器供电频率越小，空调机的制冷能力越强1（3）根据表一中的数据，请在坐标系中画出“冷媒”流量Q与变频器供电频率ƒ之间的关系图线。当变频器供电频率为80Hz时，“冷媒”流量为kg/h.（4）表二中空调机额定制冷量为W，在额定状态下工作10min,可以使kg的空气温度下降6℃。[来源:学科网ZXXK][取空气的比热容c=1.0×103J/(kg·℃)]（5）夏天，上述空调机开始工作0.5h后，家中房间温度降至设定温度，随即空调机处于低速稳定运转状态，又工作了10h，全过程共耗电2.9kW·h.则前0.5h内空调机消耗的电能是kW·h,后10h空调机的电流是A.2.(10分)阅读短文，回答问题风光互补路灯系统同时安装了风力发电机和太阳能电池板，有风时通过风力发电机发电，有阳光时通过太阳能电池板发电，并将电能储存至蓄电池中，供路灯照明使用.蓄电池充满电后不再充电，使用时放电至余留20％停止电能输出，可使蓄电池使用寿命更为长久.下表为某型号风光互补路灯系统的部分技术参数，其中光电转化效率是指太阳能电池板将光能转化为电能的效率，蓄电池容量是指蓄电池放电电流与放电总时间的乘积，最大输出功率是指风速达到最大限制风速时风力发电机的输出功率风力发电机太阳能电池板蓄电池最小启动风速1.0m／s电池板的面积0.5m2蓄电池容量150Ah最小充电风速2.0m／s光电转化效率16％额定电压12V最太限制风速12.0m／s最大输出功率400W(1)能源的种类繁多，人们从不同角度对能源进行分类。太阳能和风能都属于▲A.二次能源B.可再生能源C.常规能源D.非清洁能源(2)风力发电机是根据▲原理发电的。利用风力发电时，是将▲能转化为▲能。(3)当太阳光照射到电池板表面处每平方米的功率为1000W时，太阳能电池板的输出功率为▲W。(4)已知风力发电机的输出功率P与风速v的三次方成正比，若风力发电机的输出功率为50W，此时风速为▲m／s.(5)充满电的蓄电池以额定电压对外供电，输出功率为l00W时，为使蓄电池的使用寿命更为长久，持续供电的时间不能超过▲h。(6)某城市一道路的路灯采用该...
