液压自动变速箱此后课件VIP免费

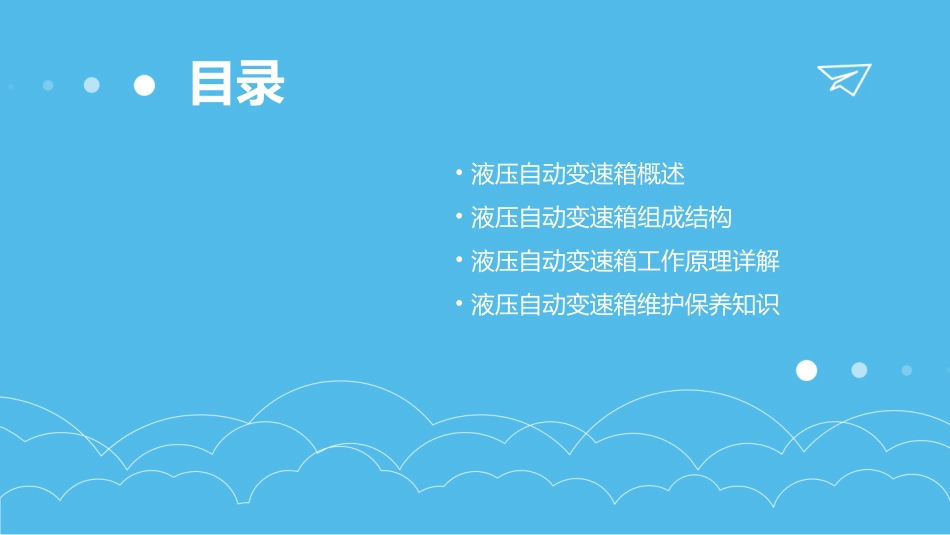

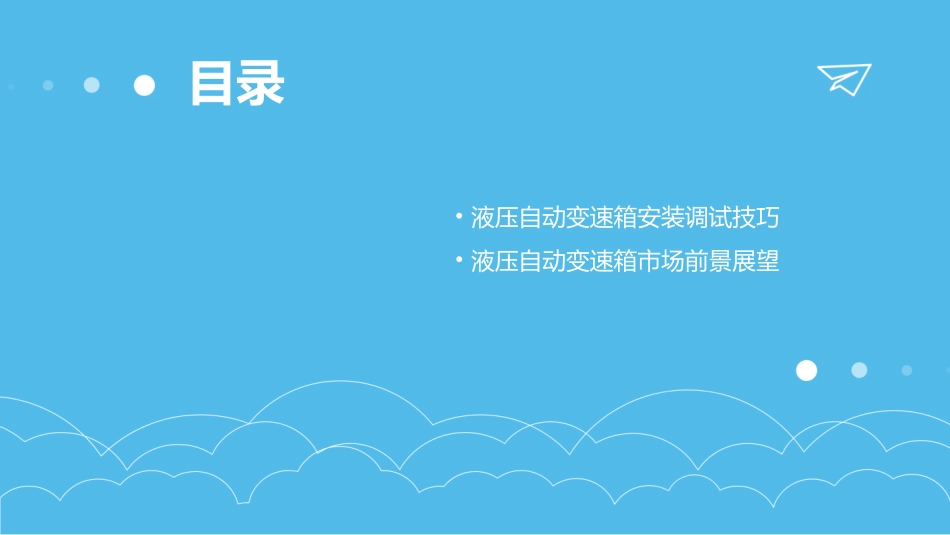

液压自动变速箱此后课件目录•液压自动变速箱概述•液压自动变速箱组成结构•液压自动变速箱工作原理详解•液压自动变速箱维护保养知识目录•液压自动变速箱安装调试技巧•液压自动变速箱市场前景展望液压自动变速箱概述0101定义02分类液压自动变速箱是一种能够根据车辆行驶状况自动调整变速比的传动装置，通过液压控制系统实现自动换挡。主要包括液力机械式自动变速箱、双离合自动变速箱和无级自动变速箱等。定义与分类液压自动变速箱通过液力变矩器、行星齿轮机构和液压控制系统等部件实现自动换挡，能够根据车速、油门开度等参数自动调节变速比。具有换挡平顺、操作简便、传动效率高等优点，能够提高驾驶舒适性和燃油经济性。工作原理及优势优势工作原理应用领域液压自动变速箱广泛应用于汽车、工程机械、农业机械等领域，是现代传动技术的重要组成部分。发展趋势随着科技的不断进步，液压自动变速箱将朝着智能化、轻量化、高效化方向发展，为车辆提供更加安全、舒适、环保的动力传输解决方案。应用领域与发展趋势液压自动变速箱组成结构020102负责将发动机的动力转化为液压能，驱动液压自动变速箱工作。将液压能转化为机械能，驱动车辆行驶。液压泵马达液压泵与马达控制液压油的流向、压力和流量，实现变速箱的换挡和动力传递。液压阀组通过传感器和电脑控制液压阀组的工作，实现自动换挡和动力分配。控制系统液压阀组及控制系统包括离合器、制动器和传动轴等，用于传递发动机的动力到变速箱和车轮。传动系统通过行星齿轮和太阳齿轮的啮合，实现不同挡位的动力传递和速比变化。行星齿轮机构传动系统与行星齿轮机构液压自动变速箱工作原理详解03010203根据车速、油门开度等参数，ECU计算出最佳挡位并发出换挡信号。换挡信号产生换挡信号触发相应的离合器或制动器，实现动力传递路径的切换。离合器与制动器动作在离合器和制动器的配合下，完成齿轮的啮合与脱开，实现挡位的变换。齿轮啮合与脱开换挡过程分析01油路设计包括油泵、滤清器、调压阀等元件，确保液压油的循环和过滤。02流量控制策略根据换挡需求和系统压力，调整油泵排量和调压阀设定，实现流量的精确控制。03油温控制通过散热器、温度传感器等元件，监控油温并采取措施保持油温在合适范围内。油路设计及流量控制策略利用诊断仪器读取故障代码和数据流，结合液压自动变速箱的工作原理，分析故障原因。故障诊断常见故障类型排除方法包括换挡冲击、打滑、漏油等，针对不同类型的故障采取相应的排除方法。更换损坏的离合器、制动器或齿轮等元件，清洗或更换堵塞的滤清器，修复泄漏的油路等。030201故障诊断与排除方法液压自动变速箱维护保养知识04检查液压油是否有污染、氧化等情况，及时更换。液压油质量检查滤清器是否堵塞，定期清洗或更换。滤清器状态检查油路是否泄漏，密封件是否老化损坏，及时更换。油路、密封件检查电磁阀、传感器工作是否正常，及时维修或更换。电磁阀、传感器定期检查项目清单油压不足可能是油泵磨损、油路堵塞等原因导致，应定期检查油泵、清洗油路。换挡冲击可能是控制阀卡滞、执行元件磨损等原因导致，应定期清洗阀体、更换执行元件。泄漏可能是密封件老化损坏、紧固件松动等原因导致，应定期更换密封件、紧固紧固件。异响可能是齿轮磨损、轴承损坏等原因导致，应定期检查齿轮、轴承状态，及时更换。常见故障原因分析及预防措施行驶1000-2000km时进行首次保养，更换液压油、滤清器，检查紧固件。首保每行驶5000-10000km时更换液压油、滤清器，清洗油路、阀体。常规保养每行驶20000-30000km时更换密封件、执行元件，检查齿轮、轴承状态。大保养维修保养周期建议液压自动变速箱安装调试技巧0501020304确保安装环境清洁，无杂物，温度、湿度适宜，以免影响变速箱的正常工作。安装环境检查检查安装基础的平整度、水平度和强度，确保变速箱安装稳固，避免因基础问题导致变速箱损坏。安装基础准备准备好所需的紧固件、密封件、润滑脂等安装材料，确保材料质量可靠，符合设计要求。安装材料准备在安装过程中，要采取必要的安全防护措施，如佩戴安全帽、手套等，确保人员安全。安全防护措施安装前准...
