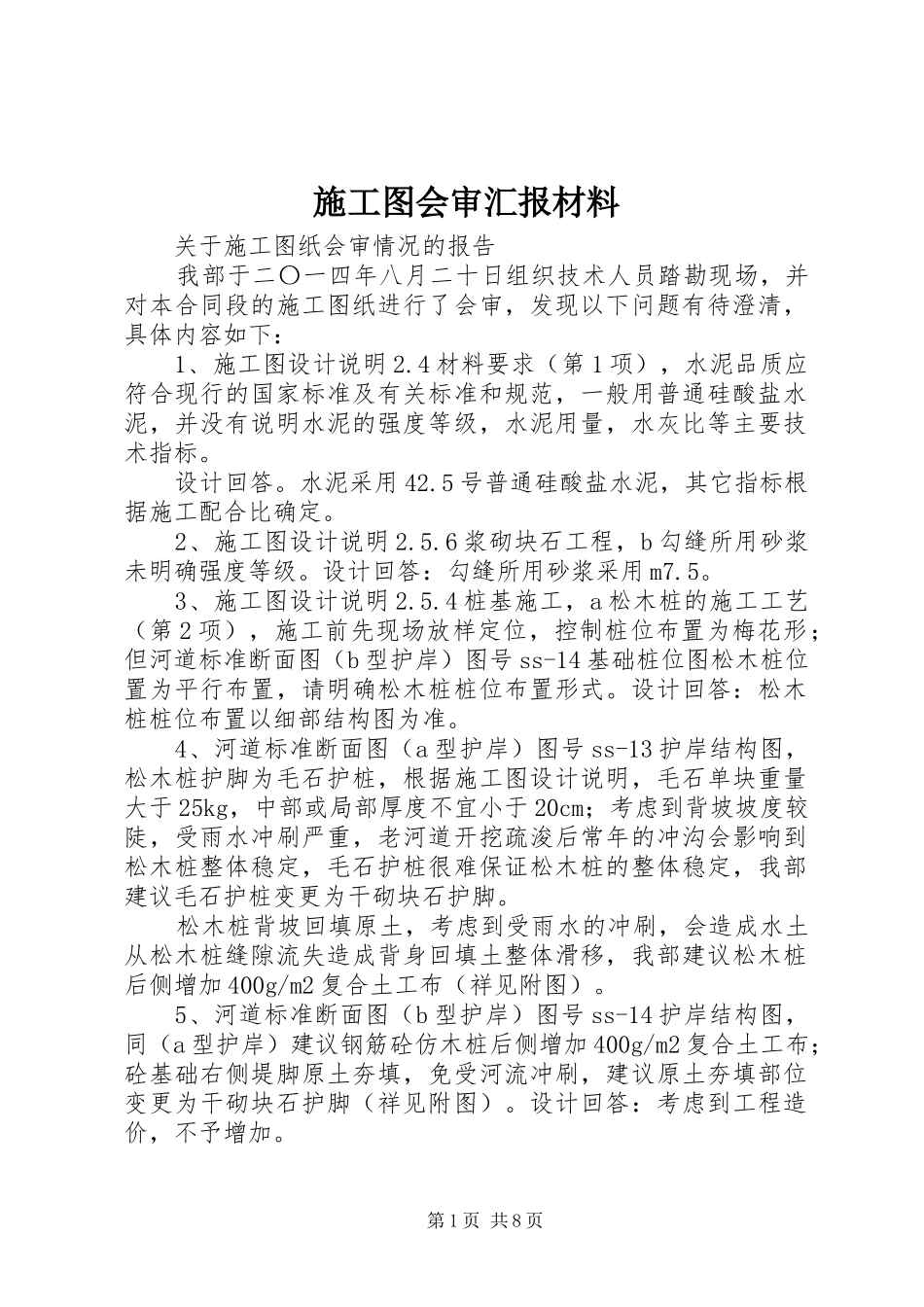

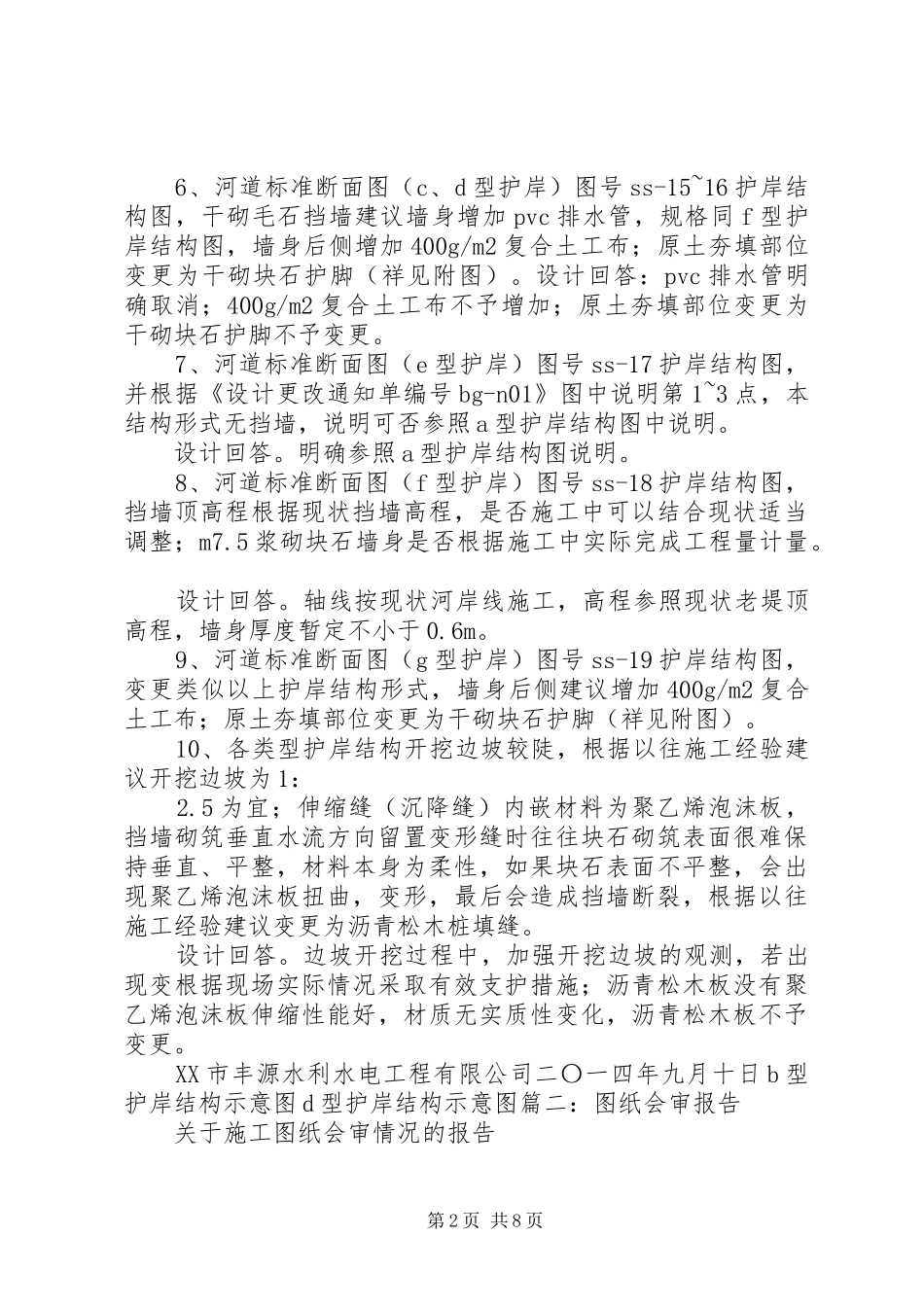

施工图会审汇报材料关于施工图纸会审情况的报告我部于二〇一四年八月二十日组织技术人员踏勘现场，并对本合同段的施工图纸进行了会审，发现以下问题有待澄清，具体内容如下：1、施工图设计说明2.4材料要求（第1项），水泥品质应符合现行的国家标准及有关标准和规范，一般用普通硅酸盐水泥，并没有说明水泥的强度等级，水泥用量，水灰比等主要技术指标。设计回答。水泥采用42.5号普通硅酸盐水泥，其它指标根据施工配合比确定。2、施工图设计说明2.5.6浆砌块石工程，b勾缝所用砂浆未明确强度等级。设计回答：勾缝所用砂浆采用m7.5。3、施工图设计说明2.5.4桩基施工，a松木桩的施工工艺（第2项），施工前先现场放样定位，控制桩位布置为梅花形；但河道标准断面图（b型护岸）图号ss-14基础桩位图松木桩位置为平行布置，请明确松木桩桩位布置形式。设计回答：松木桩桩位布置以细部结构图为准。4、河道标准断面图（a型护岸）图号ss-13护岸结构图，松木桩护脚为毛石护桩，根据施工图设计说明，毛石单块重量大于25kg，中部或局部厚度不宜小于20cm；考虑到背坡坡度较陡，受雨水冲刷严重，老河道开挖疏浚后常年的冲沟会影响到松木桩整体稳定，毛石护桩很难保证松木桩的整体稳定，我部建议毛石护桩变更为干砌块石护脚。松木桩背坡回填原土，考虑到受雨水的冲刷，会造成水土从松木桩缝隙流失造成背身回填土整体滑移，我部建议松木桩后侧增加400g/m2复合土工布（祥见附图）。5、河道标准断面图（b型护岸）图号ss-14护岸结构图，同（a型护岸）建议钢筋砼仿木桩后侧增加400g/m2复合土工布；砼基础右侧堤脚原土夯填，免受河流冲刷，建议原土夯填部位变更为干砌块石护脚（祥见附图）。设计回答：考虑到工程造价，不予增加。第1页共8页6、河道标准断面图（c、d型护岸）图号ss-15~16护岸结构图，干砌毛石挡墙建议墙身增加pvc排水管，规格同f型护岸结构图，墙身后侧增加400g/m2复合土工布；原土夯填部位变更为干砌块石护脚（祥见附图）。设计回答：pvc排水管明确取消；400g/m2复合土工布不予增加；原土夯填部位变更为干砌块石护脚不予变更。7、河道标准断面图（e型护岸）图号ss-17护岸结构图，并根据《设计更改通知单编号bg-n01》图中说明第1~3点，本结构形式无挡墙，说明可否参照a型护岸结构图中说明。设计回答。明确参照a型护岸结构图说明。8、河道标准断面图（f型护岸）图号ss-18护岸结构图，挡墙顶高程根据现状挡墙高程，是否施工中可以结合现状适当调整；m7.5浆砌块石墙身是否根据施工中实际完成工程量计量。设计回答。轴线按现状河岸线施工，高程参照现状老堤顶高程，墙身厚度暂定不小于0.6m。9、河道标准断面图（g型护岸）图号ss-19护岸结构图，变更类似以上护岸结构形式，墙身后侧建议增加400g/m2复合土工布；原土夯填部位变更为干砌块石护脚（祥见附图）。10、各类型护岸结构开挖边坡较陡，根据以往施工经验建议开挖边坡为1：2.5为宜；伸缩缝（沉降缝）内嵌材料为聚乙烯泡沫板，挡墙砌筑垂直水流方向留置变形缝时往往块石砌筑表面很难保持垂直、平整，材料本身为柔性，如果块石表面不平整，会出现聚乙烯泡沫板扭曲，变形，最后会造成挡墙断裂，根据以往施工经验建议变更为沥青松木桩填缝。设计回答。边坡开挖过程中，加强开挖边坡的观测，若出现变根据现场实际情况采取有效支护措施；沥青松木板没有聚乙烯泡沫板伸缩性能好，材质无实质性变化，沥青松木板不予变更。XX市丰源水利水电工程有限公司二〇一四年九月十日b型护岸结构示意图d型护岸结构示意图篇二：图纸会审报告关于施工图纸会审情况的报告第2页共8页我部于二〇一〇年十二月进场后，组织技术人员对本合同段的施工图纸进行了会审，发现以下问题有待澄清，具体内容如下：一、路线、路基1、第二册（第一分册）图纸31、32页中《路基标准横断面图二（三）》中标明。挖方路基边坡平台上设有排水沟，第二册（第二分册）图纸150页中《边沟一般设计图》中标明，挖方边坡平台水沟的内边墙要嵌入边坡坡脚内35cm厚。按此方案施工，水沟基槽开挖将要掏空边坡坡脚，石方地段甚至要进行爆破，如此一来，势必危及边坡稳定，建议取消此边坡平台排水沟。...
