高低压开关柜安装工艺标准 VIP免费

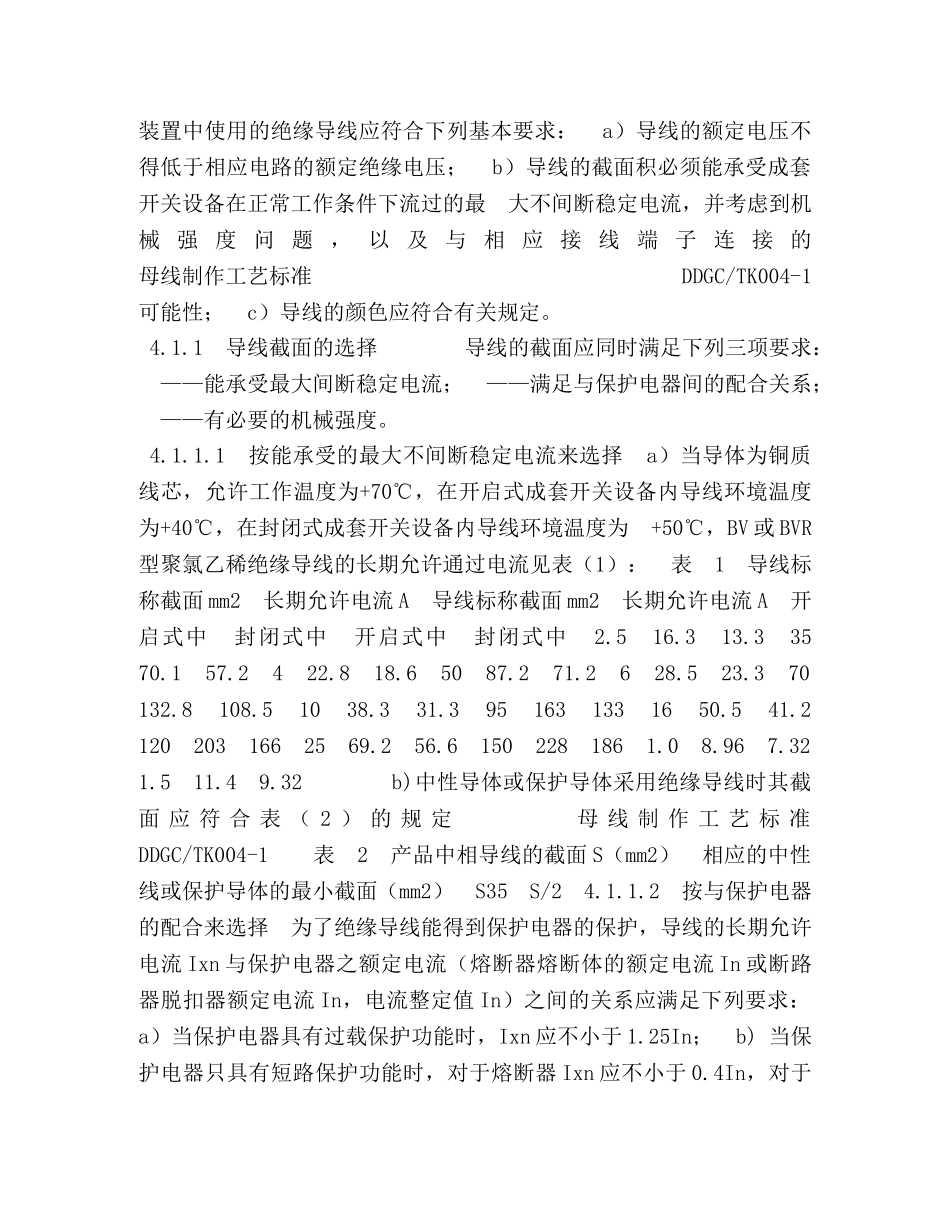

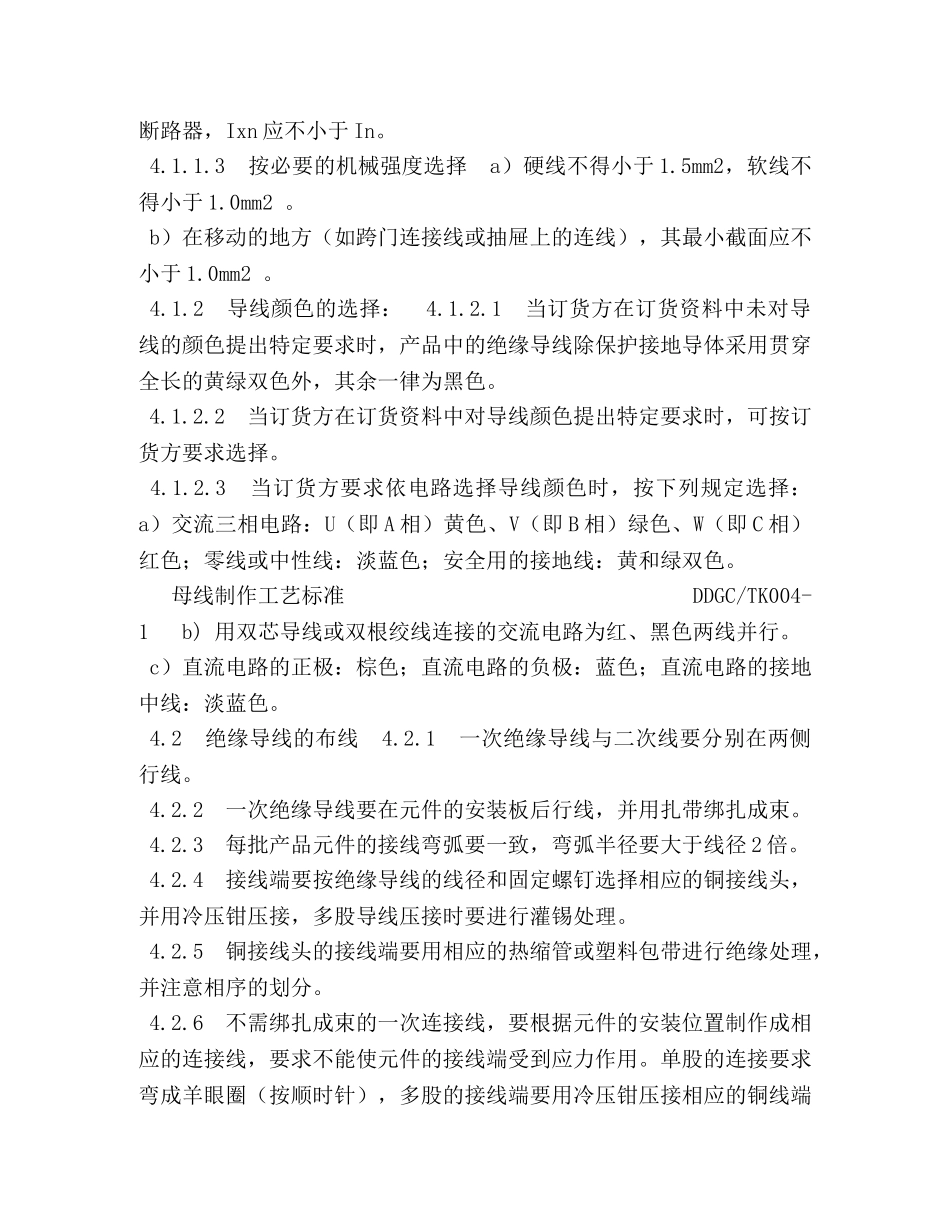

高低压开关柜安装工艺标准安徽天康股份有限公司电气装备制造中心企业标准高、低压开关柜安装工艺标准（A/1）编制：审核：批准：2020-6-6发布2020-6-8实施安徽天康股份有限公司电气装备制造中心发布目录母线制作工艺TK004—1二次配线工艺TK004—2导线端头压接工艺TK004—3高低压成套开关设备装配工艺TK004—4工艺标准DDGC/TK004-1母线制作工艺标准1.适用范围本标准适用于本厂生产的各种高、低压开关柜、配电屏、动力箱等高低压成套开关设备（以下总称“装置”）的一次母线（包括绝缘导线和矩形母线）的加工和装配。2.使用材料2.1铜母线30×3～120×10mm22.2铝母线30×3～120×10mm22.3铜绝缘导线BVR0.5～95mm2BV0.5～50mm22.4尼龙扎带2.5吸盘2.6黄、绿、红、黑醇酸漆2.7焊锡、焊锡香2.8各种规格的螺栓、螺母3.设备及工具3.1母线加工机3.2母线折弯机3.3ZT-32钻床3.4母线校平平台3.5H43-120超声喷射浸锡机3.6母排压花校平模母线制作工艺标准DDGC/TK004-13.7母排冲孔模3.8锉刀3.9手电钻3.10电烙铁15W～200W3.11剥线钳3.12钢丝钳3.13游标卡尺3.14钢板尺3.15直角尺3.16钢卷尺3.17木锤3.18套筒板手3.19活扳手3.20记号笔3.21多种规格钻头3.22螺丝刀3.23导线压接钳4.工艺过程4.1绝缘导线的选择此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。装置中使用的绝缘导线应符合下列基本要求：a）导线的额定电压不得低于相应电路的额定绝缘电压；b）导线的截面积必须能承受成套开关设备在正常工作条件下流过的最大不间断稳定电流，并考虑到机械强度问题，以及与相应接线端子连接的母线制作工艺标准DDGC/TK004-1可能性；c）导线的颜色应符合有关规定。4.1.1导线截面的选择导线的截面应同时满足下列三项要求：——能承受最大间断稳定电流；——满足与保护电器间的配合关系；——有必要的机械强度。4.1.1.1按能承受的最大不间断稳定电流来选择a）当导体为铜质线芯，允许工作温度为+70℃，在开启式成套开关设备内导线环境温度为+40℃，在封闭式成套开关设备内导线环境温度为+50℃，BV或BVR型聚氯乙稀绝缘导线的长期允许通过电流见表（1）：表1导线标称截面mm2长期允许电流A导线标称截面mm2长期允许电流A开启式中封闭式中开启式中封闭式中2.516.313.33570.157.2422.818.65087.271.2628.523.370132.8108.51038.331.3951631331650.541.21202031662569.256.61502281861.08.967.321.511.49.32b)中性导体或保护导体采用绝缘导线时其截面应符合表（2）的规定母线制作工艺标准DDGC/TK004-1表2产品中相导线的截面S（mm2）相应的中性线或保护导体的最小截面（mm2）S35S/24.1.1.2按与保护电器的配合来选择为了绝缘导线能得到保护电器的保护，导线的长期允许电流Ixn与保护电器之额定电流（熔断器熔断体的额定电流In或断路器脱扣器额定电流In，电流整定值In）之间的关系应满足下列要求：a）当保护电器具有过载保护功能时，Ixn应不小于1.25In；b)当保护电器只具有短路保护功能时，对于熔断器Ixn应不小于0.4In，对于此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。断路器，Ixn应不小于In。4.1.1.3按必要的机械强度选择a）硬线不得小于1.5mm2，软线不得小于1.0mm2。b）在移动的地方（如跨门连接线或抽屉上的连线），其最小截面应不小于1.0mm2。4.1.2导线颜色的选择：4.1.2.1当订货方在订货资料中未对导线的颜色提出特定要求时，产品中的绝缘导线除保护接地导体采用贯穿全长的黄绿双色外，其余一律为黑色。4.1.2.2当订货方在订货资料中对导线颜色提出特定要求时，可按订货方要求选择。4.1.2.3当订货方要求依电路选择导线颜色时，按下列规定选择：a）交流三相电路：U（即A相）黄色、V（即B相）绿色、W（即C相）红色；零线或中性线：淡蓝色；安全用的接地线：黄和绿双色。母线制作工艺标准DDGC/TK004-1b)用双芯导线或双根绞线连接的交流电路为红、黑色两线并行。c）直流电路的正极：棕色；直流电路的负极：蓝色；直流电路的接地中线：淡蓝色。4.2绝缘导线的布线4.2.1一次绝缘导线与二次线要分别在两侧行线。4.2.2一次绝缘导线要在元件的安装板后...
