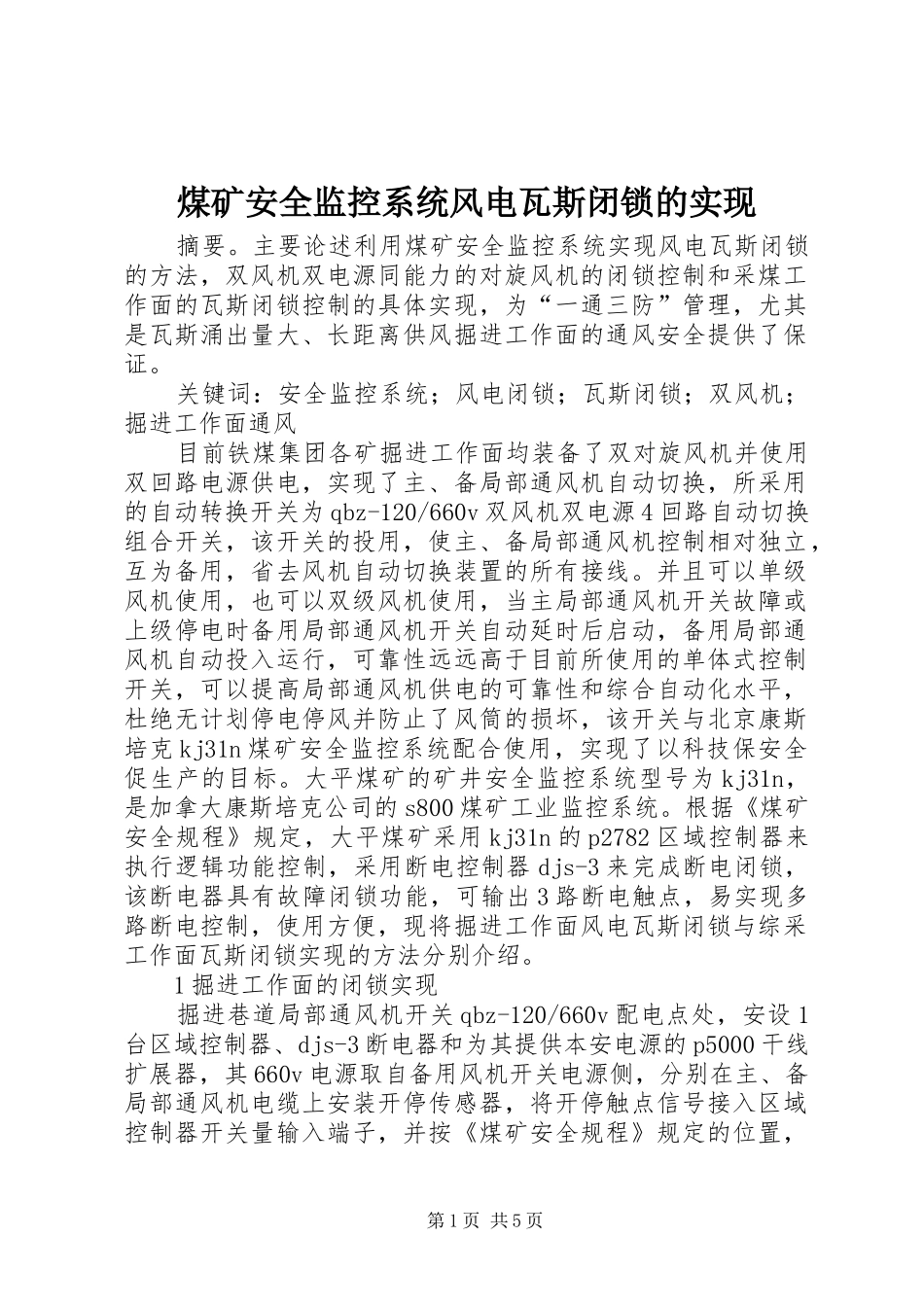

煤矿安全监控系统风电瓦斯闭锁的实现摘要。主要论述利用煤矿安全监控系统实现风电瓦斯闭锁的方法，双风机双电源同能力的对旋风机的闭锁控制和采煤工作面的瓦斯闭锁控制的具体实现，为“一通三防”管理，尤其是瓦斯涌出量大、长距离供风掘进工作面的通风安全提供了保证。关键词：安全监控系统；风电闭锁；瓦斯闭锁；双风机；掘进工作面通风目前铁煤集团各矿掘进工作面均装备了双对旋风机并使用双回路电源供电，实现了主、备局部通风机自动切换，所采用的自动转换开关为qbz-120/660v双风机双电源4回路自动切换组合开关，该开关的投用，使主、备局部通风机控制相对独立，互为备用，省去风机自动切换装置的所有接线。并且可以单级风机使用，也可以双级风机使用，当主局部通风机开关故障或上级停电时备用局部通风机开关自动延时后启动，备用局部通风机自动投入运行，可靠性远远高于目前所使用的单体式控制开关，可以提高局部通风机供电的可靠性和综合自动化水平，杜绝无计划停电停风并防止了风筒的损坏，该开关与北京康斯培克kj31n煤矿安全监控系统配合使用，实现了以科技保安全促生产的目标。大平煤矿的矿井安全监控系统型号为kj31n，是加拿大康斯培克公司的s800煤矿工业监控系统。根据《煤矿安全规程》规定，大平煤矿采用kj31n的p2782区域控制器来执行逻辑功能控制，采用断电控制器djs-3来完成断电闭锁，该断电器具有故障闭锁功能，可输出3路断电触点，易实现多路断电控制，使用方便，现将掘进工作面风电瓦斯闭锁与综采工作面瓦斯闭锁实现的方法分别介绍。1掘进工作面的闭锁实现掘进巷道局部通风机开关qbz-120/660v配电点处，安设1台区域控制器、djs-3断电器和为其提供本安电源的p5000干线扩展器，其660v电源取自备用风机开关电源侧，分别在主、备局部通风机电缆上安装开停传感器，将开停触点信号接入区域控制器开关量输入端子，并按《煤矿安全规程》规定的位置，第1页共5页在掘进工作面和回风流安设甲烷传感器，djs-3断电器使用3路输出，由区域控制器提供驱动信号，。当主风机停止运转时，开停传感器输送给p2782区域控制器1个报警信号，p2782主板上的at89c52微处理单片机根据eprom预设的逻辑程序，输出高电平驱动本机声光报警器发出声光报警，当主风机恢复运转时声光报警器恢复正常。1）风电闭锁。当主局部通风机停止运转备局部通风机自动启动时，主局部通风机同时通过风电联锁接线（18.19端子），断开受控工作面总电源开关bgl并闭锁。2）瓦斯闭锁。第1路采用常开触点串接进入掘进巷道bgl高压总开关的监视回路中（风电联锁线），当监测设备工作正常，常开触点反转闭合，受控开关才能正常合闸送电，当工作面瓦斯浓度达到1.5%或回风流瓦斯浓度达到1.0%时，区域控制器k1控制断电器常开触点由闭合变为断开，切断bgl电源总开关，当瓦斯浓度恢复1.0%以下时，断电器常开触点由断开变为闭合，自动解锁，跟班电工才能手动送电。当该区域监控设备出现故障或失电时，断电器常开触点由闭合变为断开，切断bgl电源总开关，当设备恢复正常1min后，断电器常开触点由断开变为闭合，自动解锁。3）风电瓦斯闭锁。另外2路采用常闭触点，断电器2路常闭触点分别接在qbz-120主、备断电跳闸控制回路中，当工作面或回风瓦斯浓度达到3.0%时且主、备局部通风机同时停止运转时，区域控制器k3、k4控制断电器2路常闭触点由闭合变为断开，再想启动风机，主、备局部通风机均不能启动，必须通过人工解锁装置人工解锁才能起动；当瓦斯浓度降到复电值以下时，断电器常闭触点由断开变为闭合，自动解锁；同时也实现了故障闭锁不控制局部通风机的要求（k3、k4不受故障闭锁控制），防止因为监控设备故障影响局部通风机的正常运转。4）被串掘进风机前。被串风机前5m处安设1台甲烷传感器，并接入该掘进区域控制器的设备6模入口。当被串风机前瓦斯浓度达到0.5%时，区域控制器k1控制断电器常开触点由闭合变为断开，切断被串bgl电源总开关，当瓦斯浓度恢复0.5%以下时，断电器常开触点由断开变为闭合，自动解锁，跟班电第2页共5页工才能手动送电。当该区域监控设备出现故障或失电时，断电器常开触点由闭合变为断开，切断bgl电源总开...
