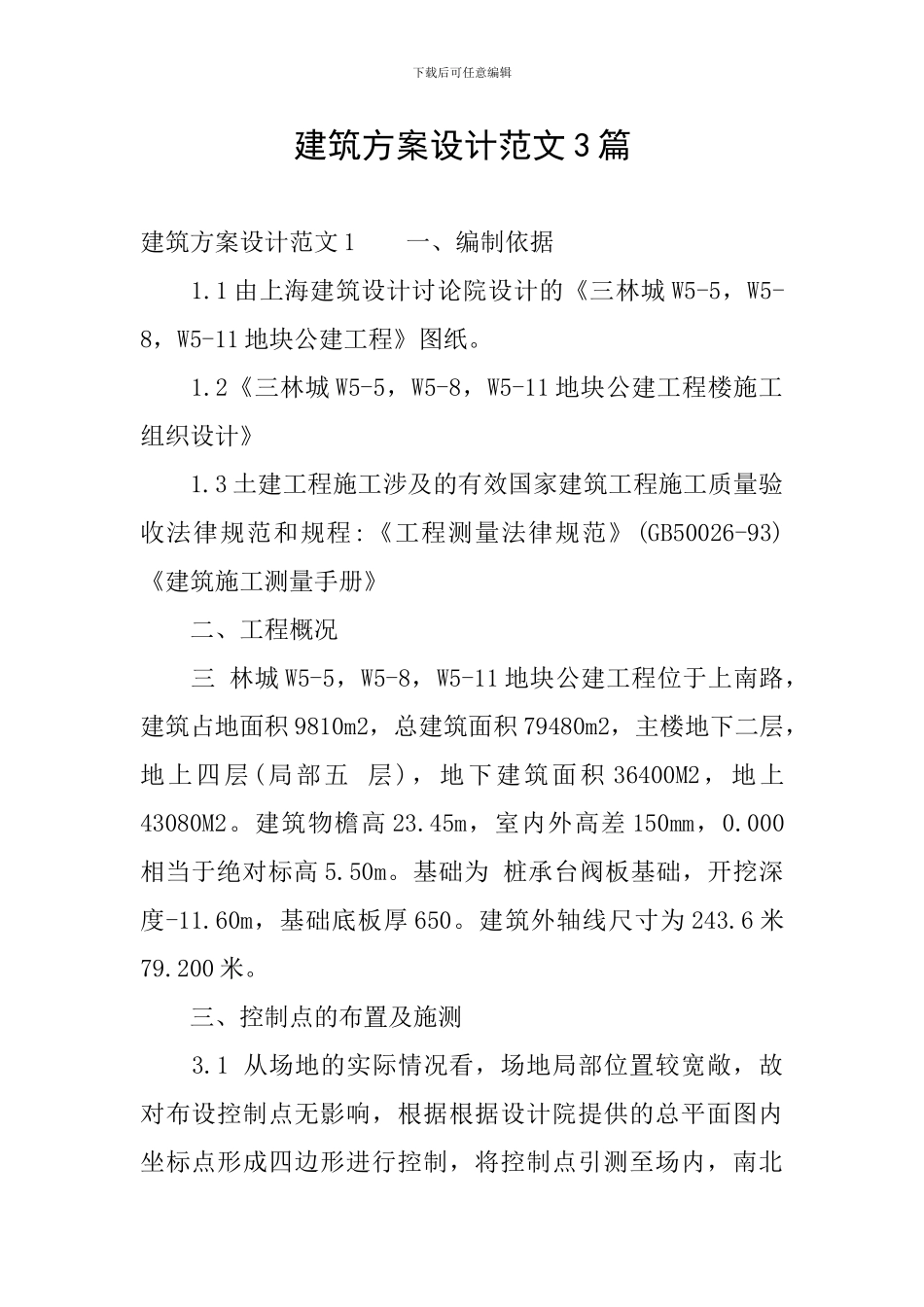

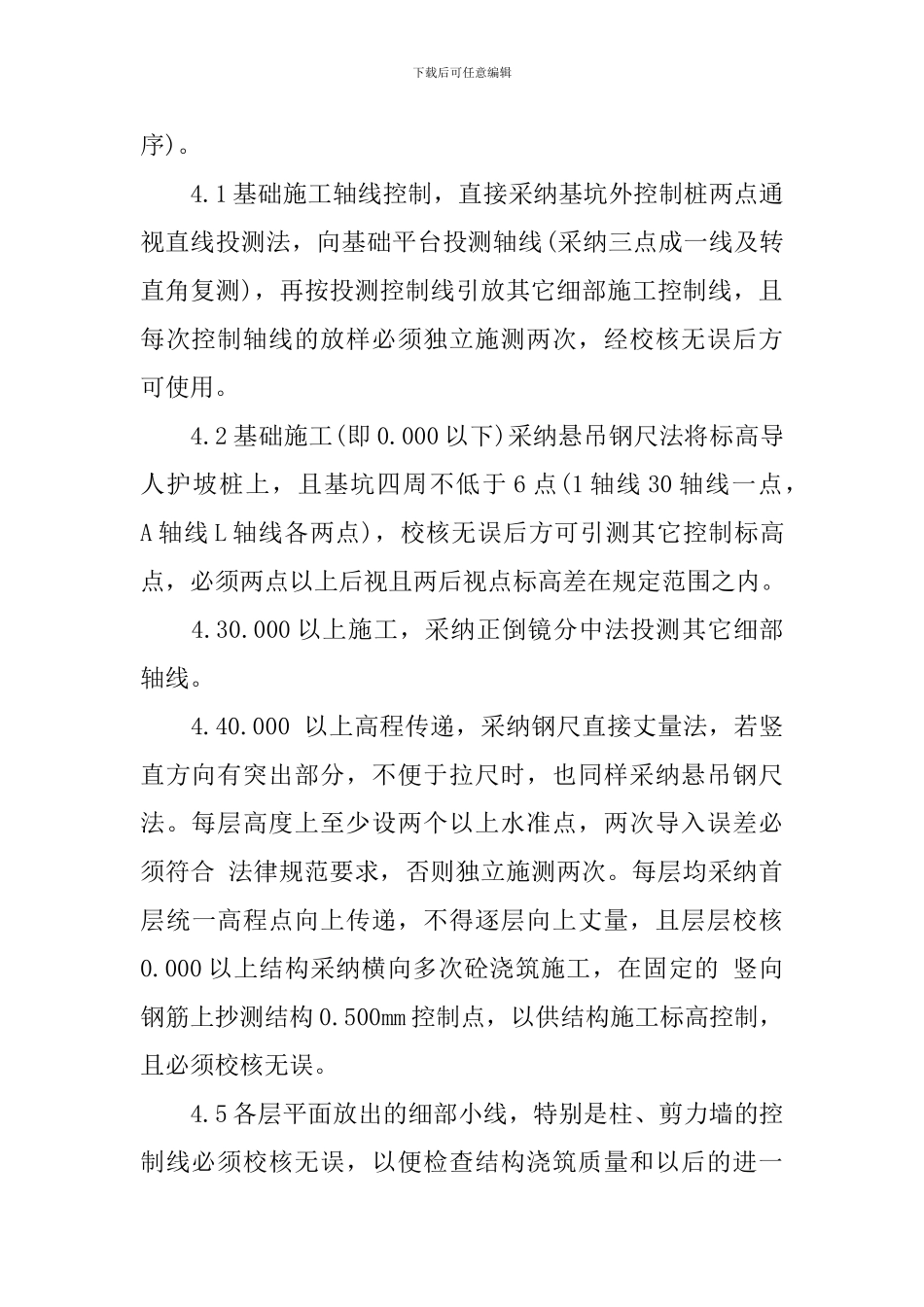

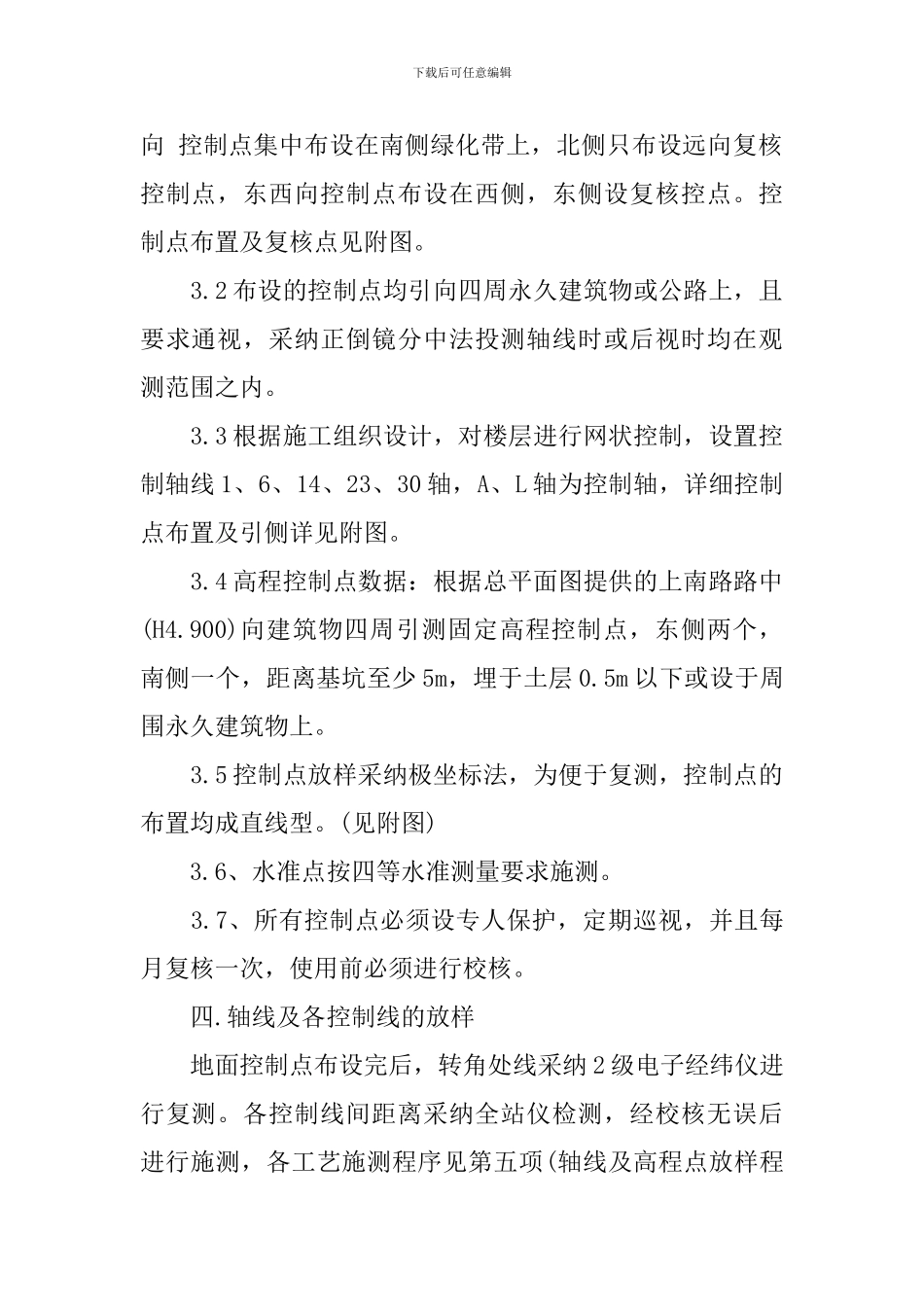

下载后可任意编辑建筑方案设计范文3篇建筑方案设计范文1一、编制依据1.1由上海建筑设计讨论院设计的《三林城W5-5，W5-8，W5-11地块公建工程》图纸。1.2《三林城W5-5，W5-8，W5-11地块公建工程楼施工组织设计》1.3土建工程施工涉及的有效国家建筑工程施工质量验收法律规范和规程:《工程测量法律规范》(GB50026-93)《建筑施工测量手册》二、工程概况三林城W5-5，W5-8，W5-11地块公建工程位于上南路，建筑占地面积9810m2，总建筑面积79480m2，主楼地下二层，地上四层(局部五层)，地下建筑面积36400M2，地上43080M2。建筑物檐高23.45m，室内外高差150mm，0.000相当于绝对标高5.50m。基础为桩承台阀板基础，开挖深度-11.60m，基础底板厚650。建筑外轴线尺寸为243.6米79.200米。三、控制点的布置及施测3.1从场地的实际情况看，场地局部位置较宽敞，故对布设控制点无影响，根据根据设计院提供的总平面图内坐标点形成四边形进行控制，将控制点引测至场内，南北下载后可任意编辑向控制点集中布设在南侧绿化带上，北侧只布设远向复核控制点，东西向控制点布设在西侧，东侧设复核控点。控制点布置及复核点见附图。3.2布设的控制点均引向四周永久建筑物或公路上，且要求通视，采纳正倒镜分中法投测轴线时或后视时均在观测范围之内。3.3根据施工组织设计，对楼层进行网状控制，设置控制轴线1、6、14、23、30轴，A、L轴为控制轴，详细控制点布置及引侧详见附图。3.4高程控制点数据：根据总平面图提供的上南路路中(H4.900)向建筑物四周引测固定高程控制点，东侧两个，南侧一个，距离基坑至少5m，埋于土层0.5m以下或设于周围永久建筑物上。3.5控制点放样采纳极坐标法，为便于复测，控制点的布置均成直线型。(见附图)3.6、水准点按四等水准测量要求施测。3.7、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使用前必须进行校核。四.轴线及各控制线的放样地面控制点布设完后，转角处线采纳2级电子经纬仪进行复测。各控制线间距离采纳全站仪检测，经校核无误后进行施测，各工艺施测程序见第五项(轴线及高程点放样程下载后可任意编辑序)。4.1基础施工轴线控制，直接采纳基坑外控制桩两点通视直线投测法，向基础平台投测轴线(采纳三点成一线及转直角复测)，再按投测控制线引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次，经校核无误后方可使用。4.2基础施工(即0.000以下)采纳悬吊钢尺法将标高导人护坡桩上，且基坑四周不低于6点(1轴线30轴线一点，A轴线L轴线各两点)，校核无误后方可引测其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内。4.30.000以上施工，采纳正倒镜分中法投测其它细部轴线。4.40.000以上高程传递，采纳钢尺直接丈量法，若竖直方向有突出部分，不便于拉尺时，也同样采纳悬吊钢尺法。每层高度上至少设两个以上水准点，两次导入误差必须符合法律规范要求，否则独立施测两次。每层均采纳首层统一高程点向上传递，不得逐层向上丈量，且层层校核0.000以上结构采纳横向多次砼浇筑施工，在固定的竖向钢筋上抄测结构0.500mm控制点，以供结构施工标高控制，且必须校核无误。4.5各层平面放出的细部小线，特别是柱、剪力墙的控制线必须校核无误，以便检查结构浇筑质量和以后的进一下载后可任意编辑步施工。4.6二次结构施工以原有控制轴线为准，引放其它墙体、门窗洞口尺寸。外窗洞口，采纳经纬仪投测，以贯穿控制线于外立面上，窗洞口标高的各层50线控制且外立面水平弹出贯穿控制线，周圈闭合，保证窗口位置正确，上下垂直，左右对称一致。4.7室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控制引测建筑50标高线，要求制校核。4.8外墙壁饰面施工时，以放样图为依据，以外门窗洞口，四大角上下贯穿控制线为准，弹出方格网控制线(方格网大小以饰面石材尺寸而定)。五.轴线及高程点放样程序5.1基础工程5.1.1将DJ2经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后、后视同一方向桩(轴线标志〉，将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条,以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它...
