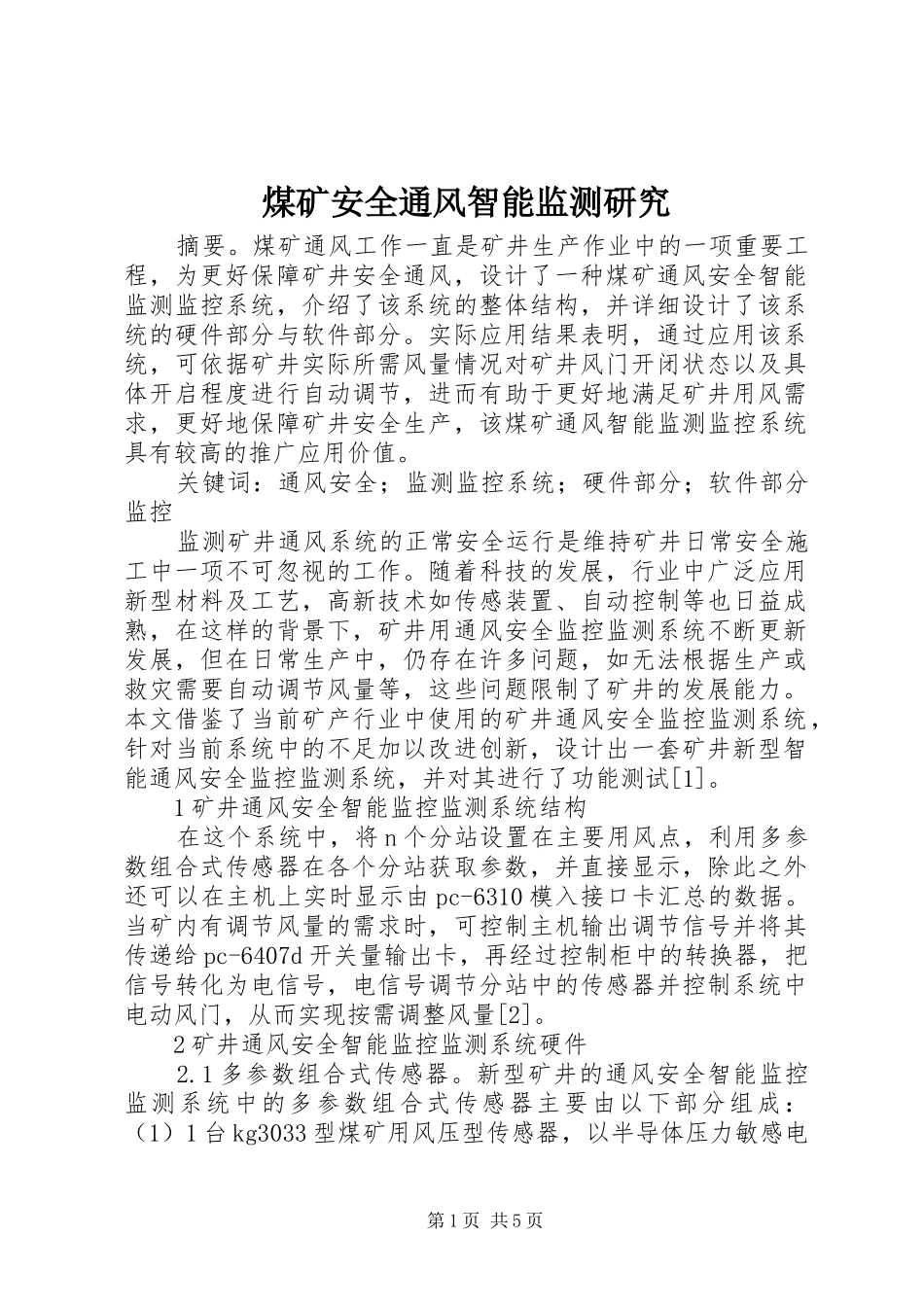

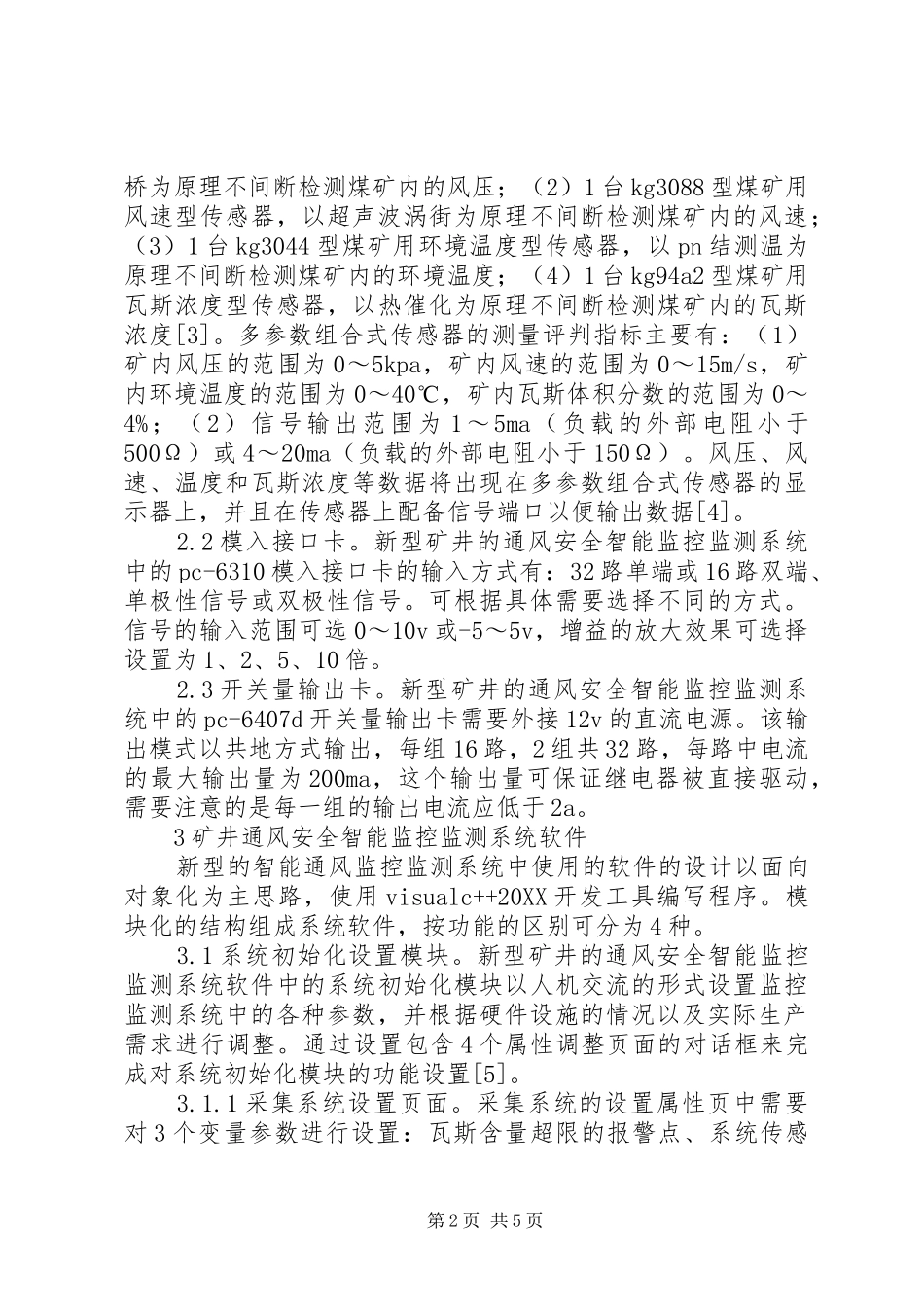

煤矿安全通风智能监测研究摘要。煤矿通风工作一直是矿井生产作业中的一项重要工程，为更好保障矿井安全通风，设计了一种煤矿通风安全智能监测监控系统，介绍了该系统的整体结构，并详细设计了该系统的硬件部分与软件部分。实际应用结果表明，通过应用该系统，可依据矿井实际所需风量情况对矿井风门开闭状态以及具体开启程度进行自动调节，进而有助于更好地满足矿井用风需求，更好地保障矿井安全生产，该煤矿通风智能监测监控系统具有较高的推广应用价值。关键词：通风安全；监测监控系统；硬件部分；软件部分监控监测矿井通风系统的正常安全运行是维持矿井日常安全施工中一项不可忽视的工作。随着科技的发展，行业中广泛应用新型材料及工艺，高新技术如传感装置、自动控制等也日益成熟，在这样的背景下，矿井用通风安全监控监测系统不断更新发展，但在日常生产中，仍存在许多问题，如无法根据生产或救灾需要自动调节风量等，这些问题限制了矿井的发展能力。本文借鉴了当前矿产行业中使用的矿井通风安全监控监测系统，针对当前系统中的不足加以改进创新，设计出一套矿井新型智能通风安全监控监测系统，并对其进行了功能测试[1]。1矿井通风安全智能监控监测系统结构在这个系统中，将n个分站设置在主要用风点，利用多参数组合式传感器在各个分站获取参数，并直接显示，除此之外还可以在主机上实时显示由pc-6310模入接口卡汇总的数据。当矿内有调节风量的需求时，可控制主机输出调节信号并将其传递给pc-6407d开关量输出卡，再经过控制柜中的转换器，把信号转化为电信号，电信号调节分站中的传感器并控制系统中电动风门，从而实现按需调整风量[2]。2矿井通风安全智能监控监测系统硬件2.1多参数组合式传感器。新型矿井的通风安全智能监控监测系统中的多参数组合式传感器主要由以下部分组成：（1）1台kg3033型煤矿用风压型传感器，以半导体压力敏感电第1页共5页桥为原理不间断检测煤矿内的风压；（2）1台kg3088型煤矿用风速型传感器，以超声波涡街为原理不间断检测煤矿内的风速；（3）1台kg3044型煤矿用环境温度型传感器，以pn结测温为原理不间断检测煤矿内的环境温度；（4）1台kg94a2型煤矿用瓦斯浓度型传感器，以热催化为原理不间断检测煤矿内的瓦斯浓度[3]。多参数组合式传感器的测量评判指标主要有：（1）矿内风压的范围为0～5kpa，矿内风速的范围为0～15m/s，矿内环境温度的范围为0～40℃，矿内瓦斯体积分数的范围为0～4%；（2）信号输出范围为1～5ma（负载的外部电阻小于500Ω）或4～20ma（负载的外部电阻小于150Ω）。风压、风速、温度和瓦斯浓度等数据将出现在多参数组合式传感器的显示器上，并且在传感器上配备信号端口以便输出数据[4]。2.2模入接口卡。新型矿井的通风安全智能监控监测系统中的pc-6310模入接口卡的输入方式有：32路单端或16路双端、单极性信号或双极性信号。可根据具体需要选择不同的方式。信号的输入范围可选0～10v或-5～5v，增益的放大效果可选择设置为1、2、5、10倍。2.3开关量输出卡。新型矿井的通风安全智能监控监测系统中的pc-6407d开关量输出卡需要外接12v的直流电源。该输出模式以共地方式输出，每组16路，2组共32路，每路中电流的最大输出量为200ma，这个输出量可保证继电器被直接驱动，需要注意的是每一组的输出电流应低于2a。3矿井通风安全智能监控监测系统软件新型的智能通风监控监测系统中使用的软件的设计以面向对象化为主思路，使用visualc++20XX开发工具编写程序。模块化的结构组成系统软件，按功能的区别可分为4种。3.1系统初始化设置模块。新型矿井的通风安全智能监控监测系统软件中的系统初始化模块以人机交流的形式设置监控监测系统中的各种参数，并根据硬件设施的情况以及实际生产需求进行调整。通过设置包含4个属性调整页面的对话框来完成对系统初始化模块的功能设置[5]。3.1.1采集系统设置页面。采集系统的设置属性页中需要对3个变量参数进行设置：瓦斯含量超限的报警点、系统传感第2页共5页器的采集速率和瓦斯含量超限断电点。3.1.2风门初始态设置页面。风门初始态的设置属性页中主要包含主传感器的位置测算、计算校正曲线以及检测分支...
